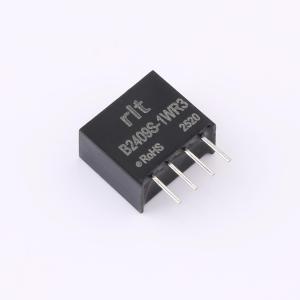

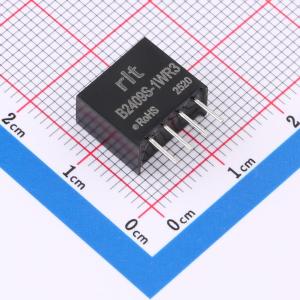

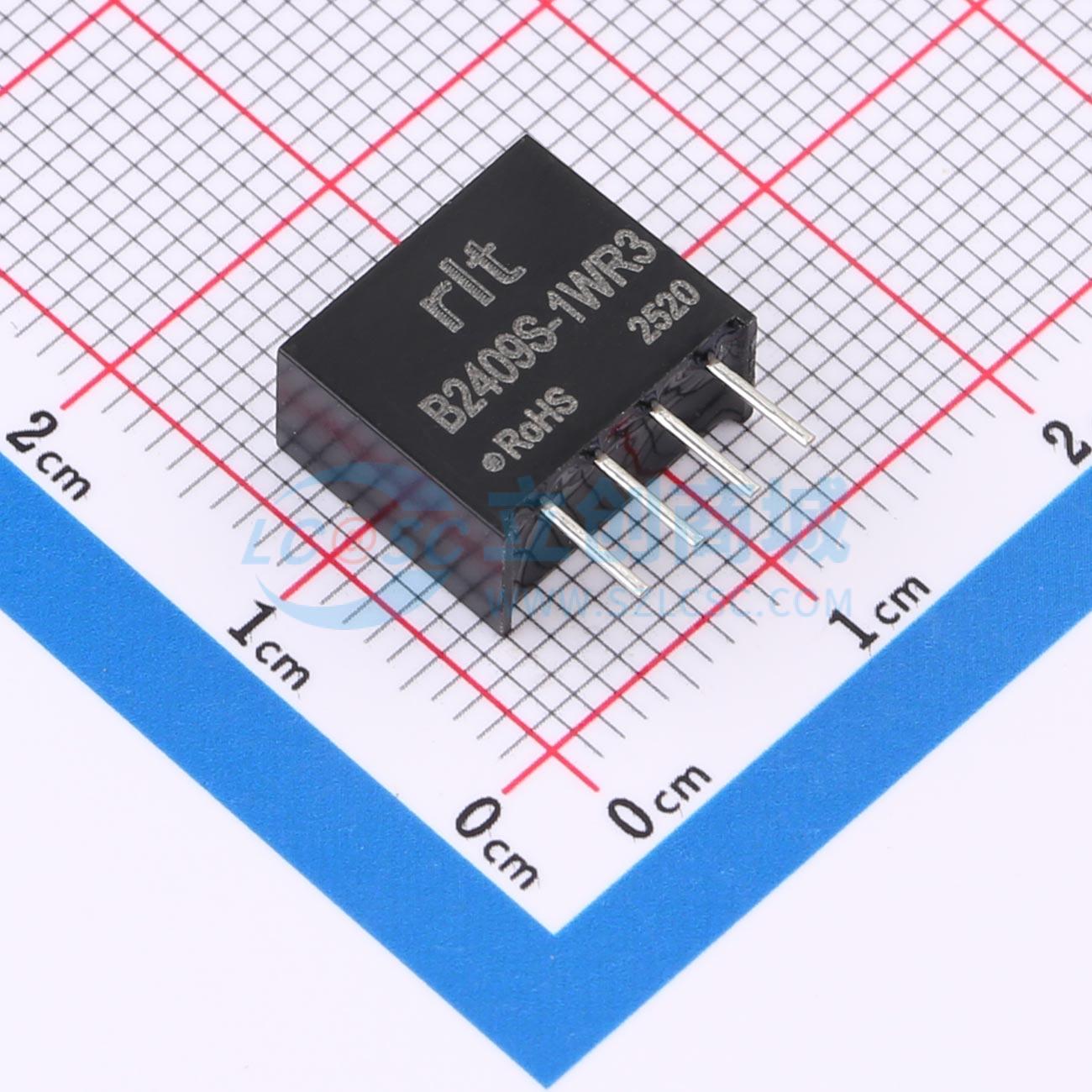

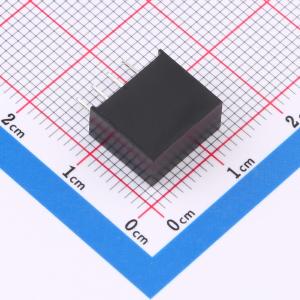

B2409S-1WR3
DC-DC 模块电源/1000V 隔离
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压: 22.6V~26.4V 输出功率: 1W 输出电压: 9V 输出电流(最大值): 111mA 工作温度：-40℃~+85℃@(Tj)
- 品牌名称
- RLT(瑞率特)
- 商品型号
- B2409S-1WR3
- 商品编号
- C48888152
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.991765克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 111mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -45℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | 9.5mm | |
| 稳压类型 | 非稳压型 |
商品特性
- 隔离电压：1000Vdc隔离
- 工作温度：-45℃ ~ 85℃
- 性能稳定，可靠性高
- MTBF 2百万小时
- 阻燃封装
- 满足UL94-V0要求
- 国际标准引脚排列（引脚1/2/3/4）
- 表面贴装设计
- 无需额外元件
- 符合RoHS指令
