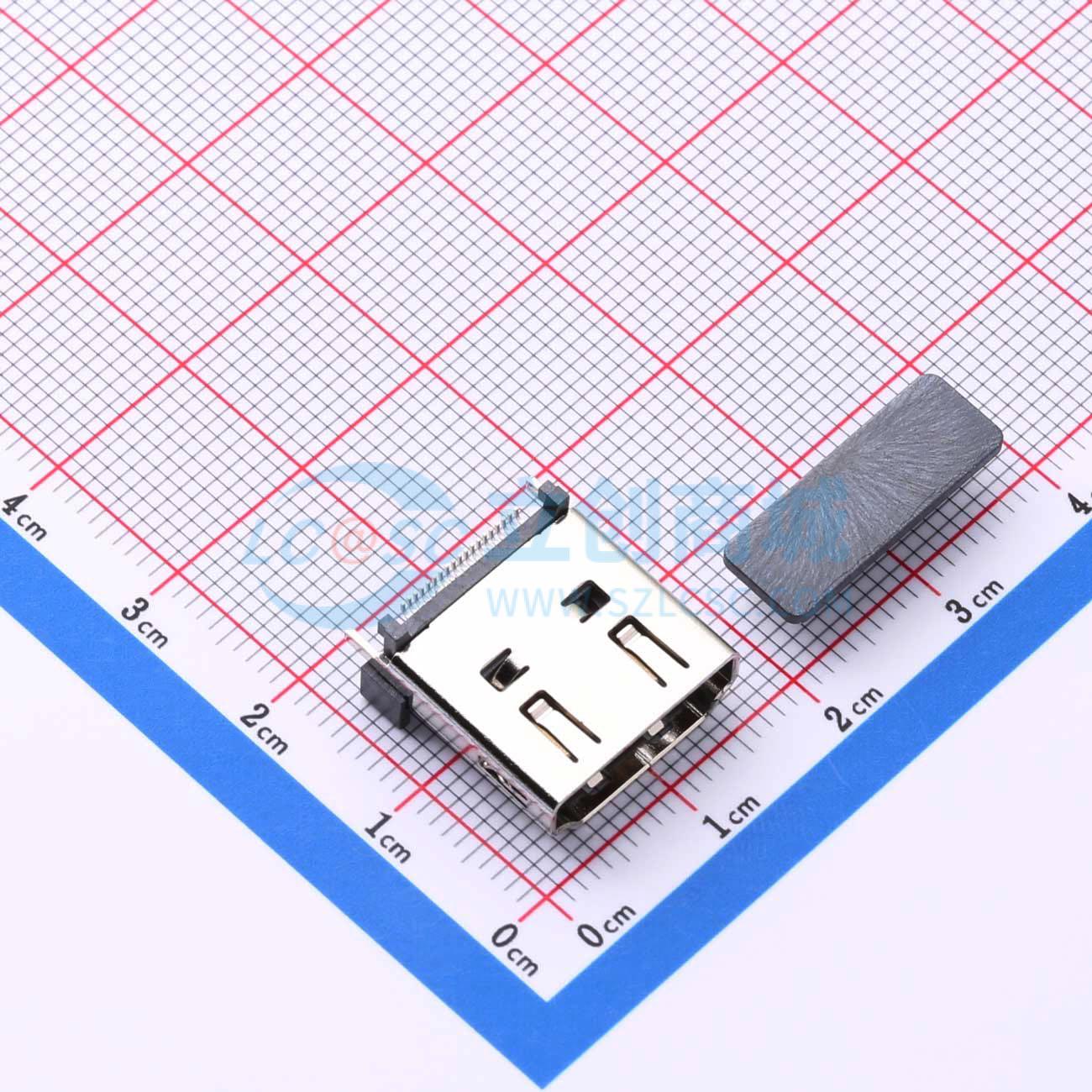

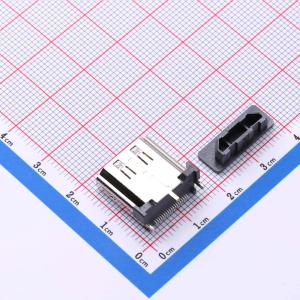

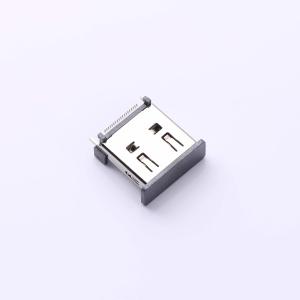

HC-HDMI0019L-006E

推荐的印刷电路板布局（厚度：1.20 ~ 1.60mm），公差未指定，±0.05mm。

• 材料：
  • 外壳：含30%玻璃纤维的液晶聚合物，颜色为黑色。
  • 盖子：含30%玻璃纤维的液晶聚合物，颜色为黑色。
  • 端子：铜合金，厚度T = 0.20mm。
  • 外壳：冷轧钢板/铜合金，厚度T = 0.50mm。
• 电镀：
  • 端子：（见产品编号）接触区域镀金，焊尾至少100微英寸的哑光锡，整个接触区域底层至少80微英寸的镍。
  • 外壳：至少50微英寸镀镍。
• 机械性能：
  • 插入力：最大4.5kgf。
  • 拔出力：最小1kgf；最大4.0kgf。
  • 耐久性：5000次循环。
• 电气性能：
  • 额定电流：0.5A。
  • 额定电压：40V交流。
  • 接触电阻：初始最大30mΩ，测试后最大变化10mΩ。
  • 介电强度：未配对连接器施加500V交流，配对连接器施加300V交流。
  • 绝缘电阻：未配对时最小100兆欧，配对时最小10兆欧。
• 环境性能：
  • 工作温度：-25℃ ~ +85℃。
  • 盐雾试验：24小时。
