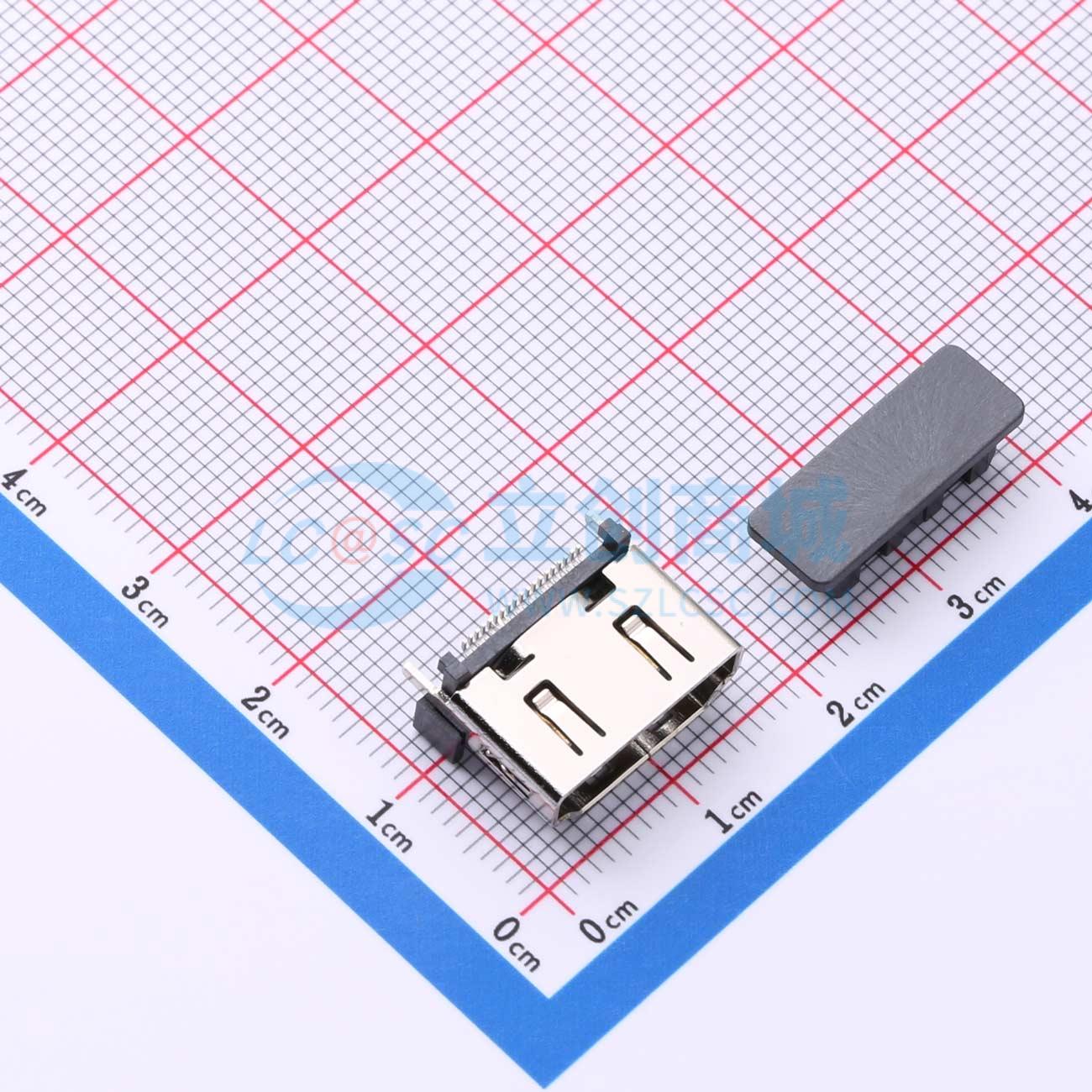

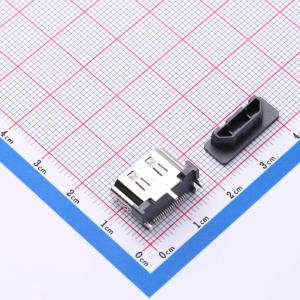

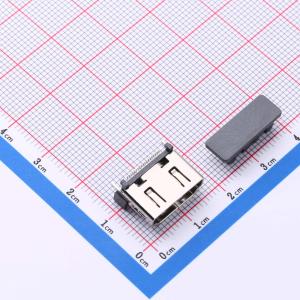

温馨提醒：图片仅供参考，商品以实物为准
HC-HDMI0019L-006C
HDMI座 HDMI 立式贴片 H=10.5mm 铜壳 贴片编带
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HDMI座 HDMI 立式贴片 H=10.5mm 铜壳 贴片编带
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-HDMI0019L-006C
- 商品编号
- C48887149
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 3.14325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | HDMI连接器 | |
| 连接器类型 | HDMI-A | |
| 公母 | 母 | |
| 总PIN位数 | 19P |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 立贴 | |
| 额定电流 | 500mA | |
| 额定电压 | 40V | |
| 工作温度 | -25℃~+85℃ |
商品特性
- 推荐的印刷电路板布局（厚度：1.20~1.60mm），未指定公差为±0.05mm
- 材料：
- 外壳：含30%玻璃纤维的LCP，颜色为黑色
- 盖子：含30%玻璃纤维的LCP，颜色为黑色
- 端子：铜合金，厚度T = 0.20mm
- 外壳：铜合金，厚度T = 0.50mm
- 电镀：
- 端子：（见产品编号）接触区域镀金，焊尾处至少100微英寸的哑光锡，整个接触区域底层至少80微英寸的镍
- 外壳：至少50微英寸的镀镍
- 机械性能：
- 插入力：最大4.5kgf
- 拔出力：最小1kgf；最大4.0kgf
- 耐久性：5000次循环
- 电气性能：
- 额定电流：0.5A
- 额定电压：40V交流
- 接触电阻：初始最大30mΩ，测试后最大变化10mΩ
- 介电强度：未配对连接器施加500V交流，配对连接器施加300V交流
- 绝缘电阻：未配对时最小100兆欧，配对时最小10兆欧
- 环境性能：
- 工作温度：-25°C~+85°C
- 盐雾试验：24小时
