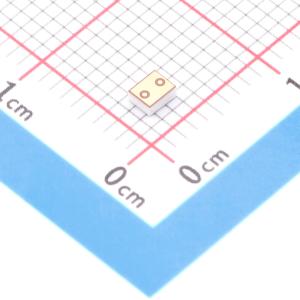

温馨提醒：图片仅供参考，商品以实物为准
HFHK-2700+
LTCC表面贴装高通滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- HFHK-2700+
- 商品编号
- C48867617
- 商品封装
- SMD-3P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 高通 | |
| 中心频率 | - | |
| 截止频率 | 2.7GHz | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | - | |
| 纹波 | - | |
| 插入损耗 | 2.4dB；2.6dB；1.6dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
Mini-Circuits的HFHK-2700+是一款微型低温共烧陶瓷高通滤波器，其通带范围为3000至11000 MHz，支持多种应用。该模型凭借其坚固的单片结构，在宽频带内提供0.8 dB的典型插入损耗。该滤波器采用小型1008陶瓷封装，非常适合密集信号链PCB布局，可与MMIC的尺寸和性能互补。LTCC制造工艺确保了射频性能变化最小，同时使产品能够很好地适应高湿度和高温等极端环境。
商品特性
- 典型插入损耗：0.8 dB
- 典型阻带抑制：74 dB
- 典型通带回波损耗：17 dB
- 1008表贴封装尺寸
- 功率处理能力：6 W
- 屏蔽结构：防止失谐和电磁干扰
- 受美国专利11，638，370和11，744，057保护
应用领域
- 5G Sub-6 GHz
- 测试和测量设备
- 电信和宽带无线系统
- WiFi 6E
