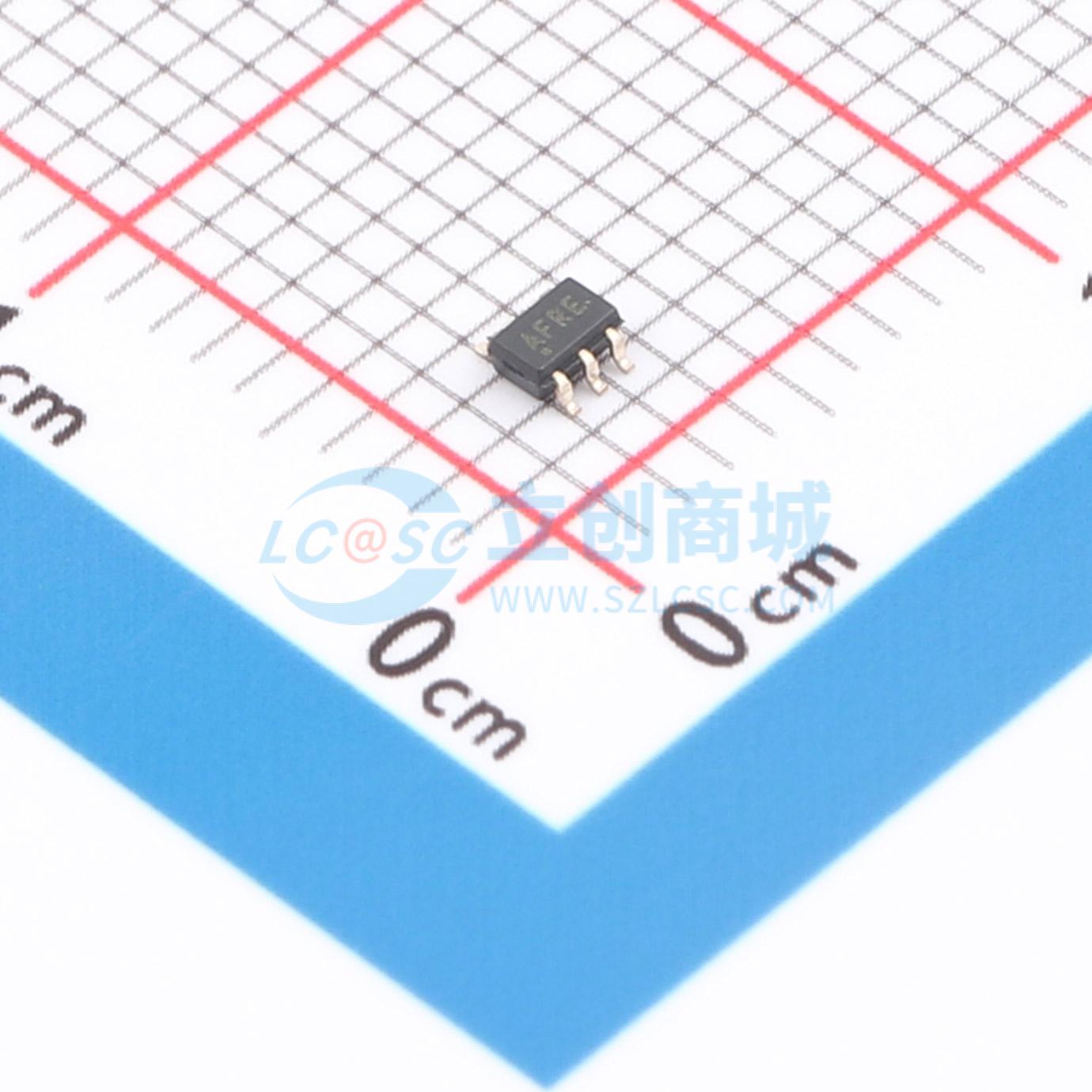

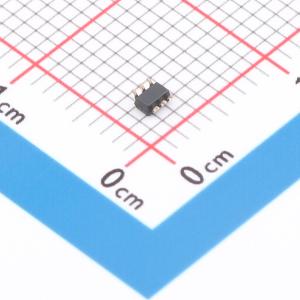

温馨提醒：图片仅供参考，商品以实物为准
MCP4017T-103E/LTY
7位单I2C数字电位器，带易失性存储器，SC70封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP4017T-103E/LTY
- 商品编号
- C48820138
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.007715克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 10kΩ | |
| 抽头数 | 128 | |
| 通道数 | 1 | |
| 精度 | ±20% | |
| 工作电压 | 1.8V~5.5V | |
| 接口类型 | I2C | |
| 温度系数 | 150ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | - | |
| 存储类型 | RAM | |
| 积分非线性 | 4LSB | |
| 带宽 | 1MHz | |
| 静态电流(Iq) | 2.5uA | |
| 功能特性 | 上电复位 | |
| 滑片电阻 | 100Ω |
商品特性
- 可配置为电位器或变阻器模式
- 7位电阻网络分辨率，提供127个电阻（128个步进）
- 支持从零刻度到满刻度的滑片操作
- R_AB电阻值可选：5 kΩ、10 kΩ、50 kΩ 或 100 kΩ
- 低滑片电阻：典型值 100 Ω
- 低温度系数：变阻器模式下绝对温度系数典型值为 50 ppm (0°C ~ 70°C)；电位器模式下比例温度系数典型值为 10 ppm
- 采用简单的 I²C 协议，支持读写命令
- 具备掉电复位保护功能（典型值 1.5V）
- 上电默认滑片位置为中间刻度
- 低功耗运行：静态电流典型值为 2.5 μA
- 宽工作电压范围：2.7V ~ 5.5V（器件特性在此范围内指定）；1.8V ~ 5.5V（器件可在此范围内工作）
- 宽带宽（-3 dB）运行：5.0 kΩ 器件的典型带宽为 2 MHz
- 扩展工作温度范围：-40°C ~ +125°C
- 超小封装（SC70）
- 无铅（Pb-free）封装
