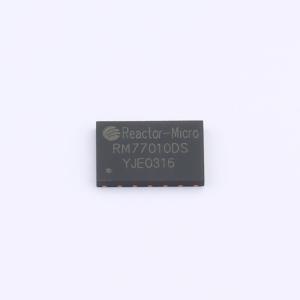

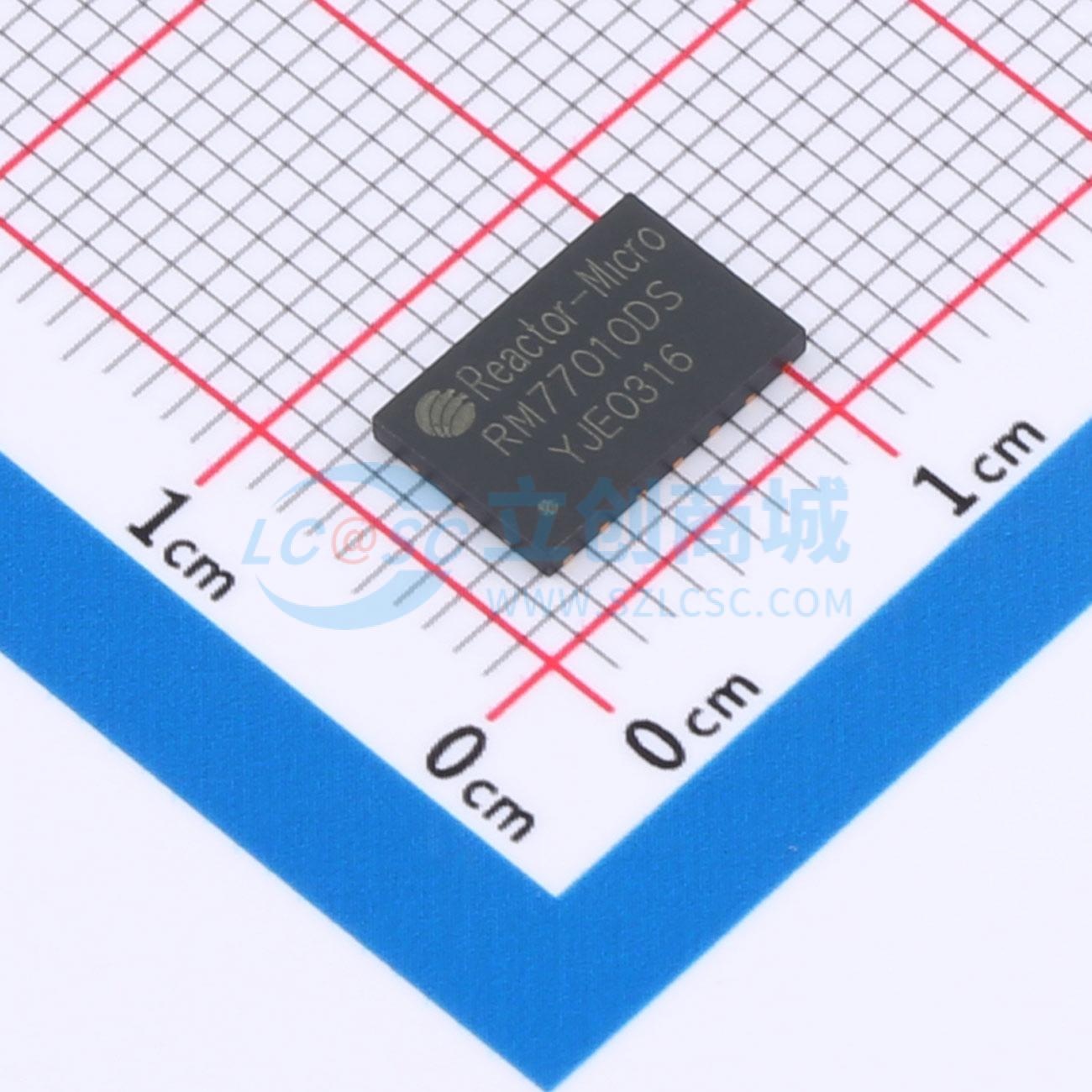

RM77010DS
智能高侧开关-24V系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 智能高侧开关-24V系统
- 商品型号
- RM77010DS
- 商品编号
- C48783108
- 商品封装
- DFN-14L(9x6)
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 5V~48V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 9A | |
| 导通电阻 | 10mΩ | |
| 功能特性 | 过流保护；集成电荷泵；短路保护；过温保护；过压保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
RM77010DS是一款10mΩ单通道智能高边功率开关，采用DFN9×6-14L封装，提供保护功能和诊断功能。其功率晶体管由一个带电荷泵的N沟道MOSFET构成。
商品特性
- 极低的待机电流
- 兼容3.3 V和5 V逻辑输入
- 具备静电放电保护
- 优化的电磁兼容性
- 逻辑地与负载地相互独立
- 关断状态下极低的功率DMOS漏电流
- 绿色产品
- 通过AEC-Q100认证
应用领域
- 适用于电阻性、电感和电容性负载
- 替代机电式继电器、保险丝和分立电路
- 最适用于具有高浪涌电流的负载，例如灯具
- 适用于12 V和24 V卡车和运输系统
