16-20AWG
- 工业品
价格：￥0.679874价格含税（税率13%）
3000+￥0.662589
9000+￥0.645304
- 商品型号
- 160759-3
- 商品编号
- C498768
- 商品毛重
1.08克(g)
库存: 6,000
购买数量
个
(1个/圆盘，最小起订量1500个，递增量：1500)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

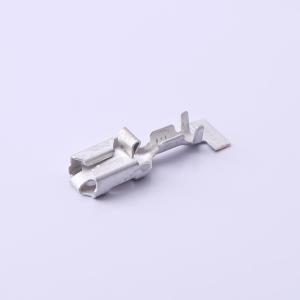

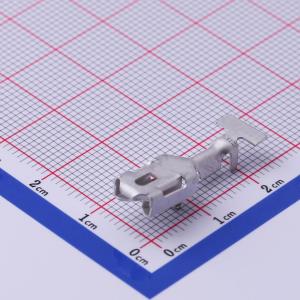

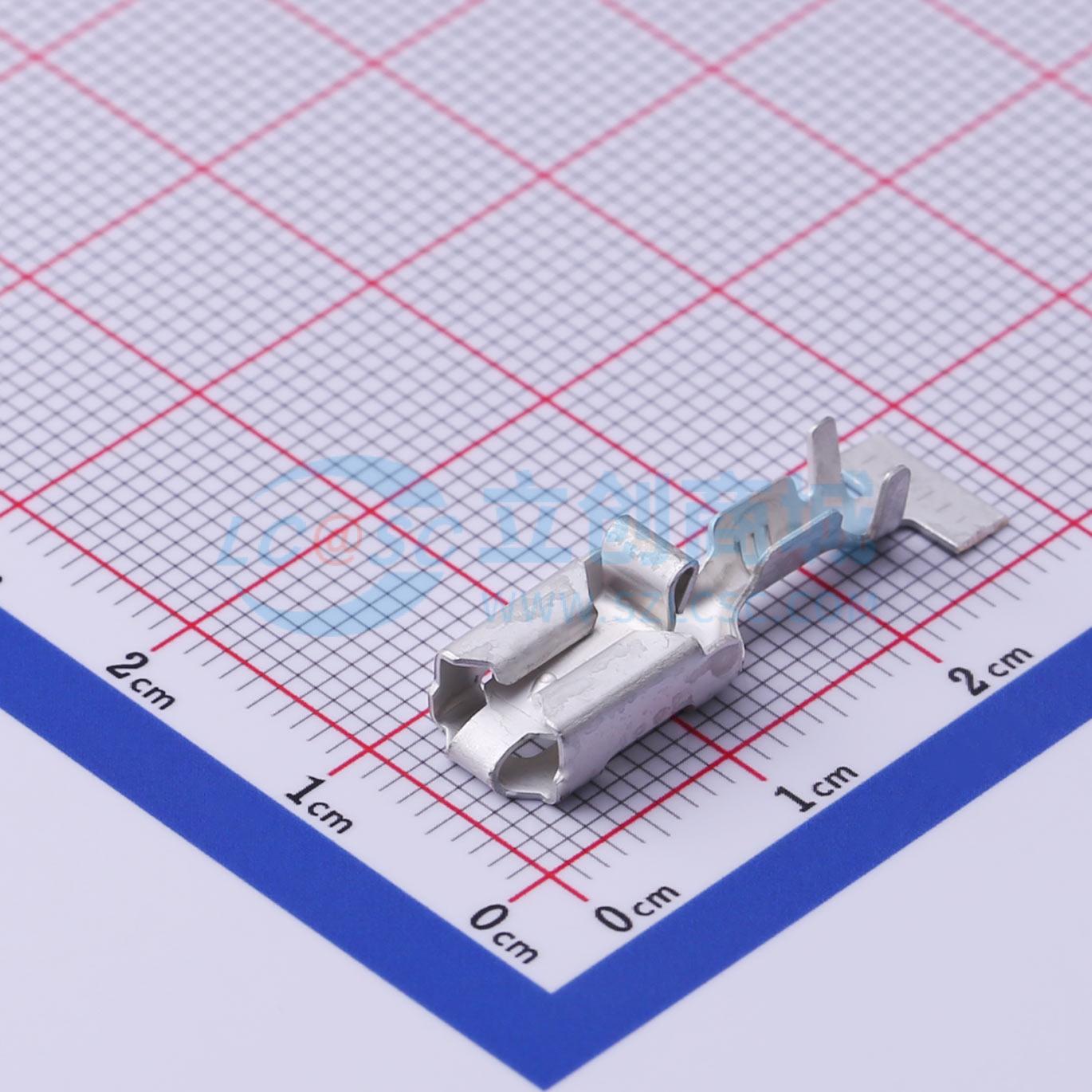

该产品为TE Connectivity（泰科电子）生产的AMP MONO-SHAPE系列连接器，型号160759-3，专为工业与商业应用设计。其主要特点包括：
1
采用5.0mm中心距的In-Line直插式连接技术，兼容RAST 5标准，适用于多种电气组件。
2
支持双线端接功能，可同时处理0.5 mm²和0.5 mm²或0.5 mm²和0.75 mm²导线，提高布线效率。
3
提供直接对接和间接对接两种连接方式，满足不同安装需求，最大电流承载能力达16A。
4
连接器外壳采用PA 6.6和PA 6聚酰胺材料，具备良好的耐热性和机械强度，符合UL 94 V-2阻燃等级。
5
接触件由铜合金制成，表面镀锡，确保优异的导电性与抗氧化性能。
6
支持多种锁紧方式，包括外部锁定和内部锁定，增强连接稳定性。
7
可选配不同颜色标记，便于在复杂线束中快速识别连接器。
8
具备高自动化适配能力，配合专用应用工具设备（如SIM 500P/T、FHM等），实现高效生产与质量控制。
9
绝缘电阻大于10 MΩ，工作温度范围为-40°C至+130°C，适应恶劣环境使用。
10
通过VDE和UL认证，符合国际安全标准。
使用场景 APPLICATIONS
该连接器广泛应用于需要高可靠性、高密度布线的工业及家用电器领域，具体适用场景包括：
1
家用电器行业：如洗衣机、冰箱、空调等设备中的电机、继电器、水泵、水位控制器等部件的电气连接。
2
工业自动化设备：用于PLC控制系统、传感器接口、驱动模块之间的信号与电源传输。
3
汽车电子系统：适用于车载线束、仪表盘、灯光控制单元等需要稳定连接的应用。
4
通信设备：作为机柜内部模块间的连接组件，支持高速数据与电力并行传输。
5
电力设备：用于配电箱、开关柜等场合的端子连接，尤其适合需要频繁插拔或维护的场景。
6
特殊用途：由于其支持短路桥接（Bridge Connector）设计，可用于需要特定电路逻辑的测试设备或定制化线束结构。
该产品特别适用于对连接精度、抗干扰能力和长期稳定性要求较高的场合，是现代高集成度电气系统中的关键连接元件。
注意事项 PRECAUTIONS
1
请确保所使用的导线规格在允许范围内（0.35–1.5 mm²），避免因过粗或过细导致接触不良或损坏。
2
在安装前检查连接器是否完好无损，特别是绝缘体是否有裂纹或变形。
3
使用专用工具进行压接操作，严禁徒手强行插入导线，以免造成接触点损伤。
4
若需双线端接，请确认两根导线均符合规格，并确保压接深度一致，防止接触电阻不均。
5
注意连接器的极性与键控方向，错误匹配可能导致短路或设备故障。
6
环境温度应在-40°C至+130°C之间，超出此范围可能影响绝缘性能和寿命。
7
避免在高湿、盐雾或腐蚀性气体环境中长期使用，除非采取额外防护措施。
8
建议定期检查连接状态，特别是在振动或高温环境下运行的设备中，以防止松动或氧化。
9
所有加工应使用原厂推荐的应用工具（如SIM 500系列、FHM、IHM Mark III等），以保证工艺一致性与产品质量。
10
存储时应保持干燥通风，远离阳光直射和化学品污染，防止材料老化。
11
本产品为精密电子元件，禁止拆解或改装，任何非授权改动将失去保修资格。
