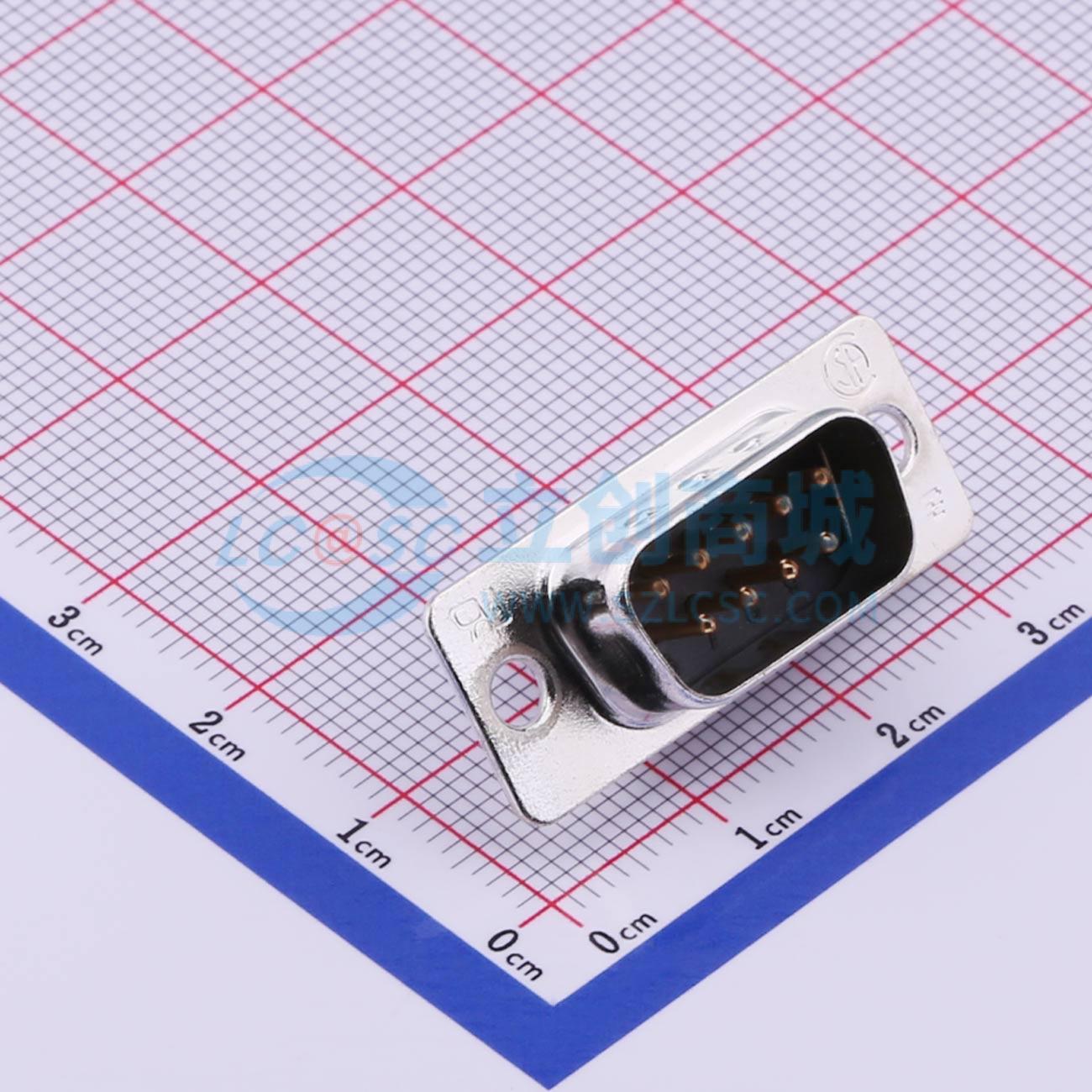

温馨提醒：图片仅供参考，商品以实物为准
5-747904-2
公 P数:9P
- 描述
- 特性：阻燃热塑性外壳材料,UL 94V-0 等级。HD-20 直角连接器有 9、15、25 和 37 针(外壳尺寸 1 至 4)的插头和插座版本;部分版本有 50 针(外壳尺寸 5)。HD-20 堆叠连接器有 9/9、15/15、25/25 和 37/37 针(外壳尺寸 1 至 4)的插座对插座、插头对插头和组合版本。HD-22 直角插座连接器有 15、26、44、62 和 78 针(外壳尺寸 1 至 5)。低成本前金属外壳设计,与全金属外壳连接器兼容。集成板锁版本可在焊接前将插针式连接器固定到 PCB 板上
- 商品型号
- 5-747904-2
- 商品编号
- C498690
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 5.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | D-Sub/VGA连接器 | |
| 公母 | 公 | |
| 总PIN位数 | 9P | |
| 安装方式 | 焊线式 |
| 属性 | 参数值 | |
|---|---|---|
| 排数 | 2 | |
| 额定电流-信号脚 | 3A | |
| 颜色 | 黑色 | |
| 工作温度 | -55℃~+105℃ |
商品概述
材料方面，前绝缘体采用含30%玻璃纤维、UL94V - 0等级、黑色的PBT材料；后绝缘体同样采用含30%玻璃纤维、UL94V - 0等级、黑色的PBT材料；触点为黄铜材质；前后外壳为钢材质；压铆螺母为黄铜材质。表面处理方面，触点在接触区域最小镀金厚度为0.00002英寸（0.0000008英寸），整体最小镀锡铅厚度为0.00229英寸（0.000090英寸），最小镀镍厚度为0.00127英寸（0.000050英寸）；外壳方面，A外壳全壳最小镀亮锡厚度为0.00241英寸（0.000095英寸），外壳整体蓝锌镀层厚度为0.00508英寸（0.0020英寸） - 0.00762英寸（0.000300英寸）；压铆螺母镀镍厚度为0.00305 - 0.00508英寸（0.000120 - 0.000200英寸）。电气特性方面，额定电流为3安培，介电耐压为交流1000V有效值，绝缘电阻在直流500V时最小为5000兆欧，接触电阻最大为10毫欧。该产品符合ROHS 2002/95/EC标准。插头组件可与AMPLIMITE系列的任何9针插座配合使用，焊杯可容纳最大20AWG的电线。
