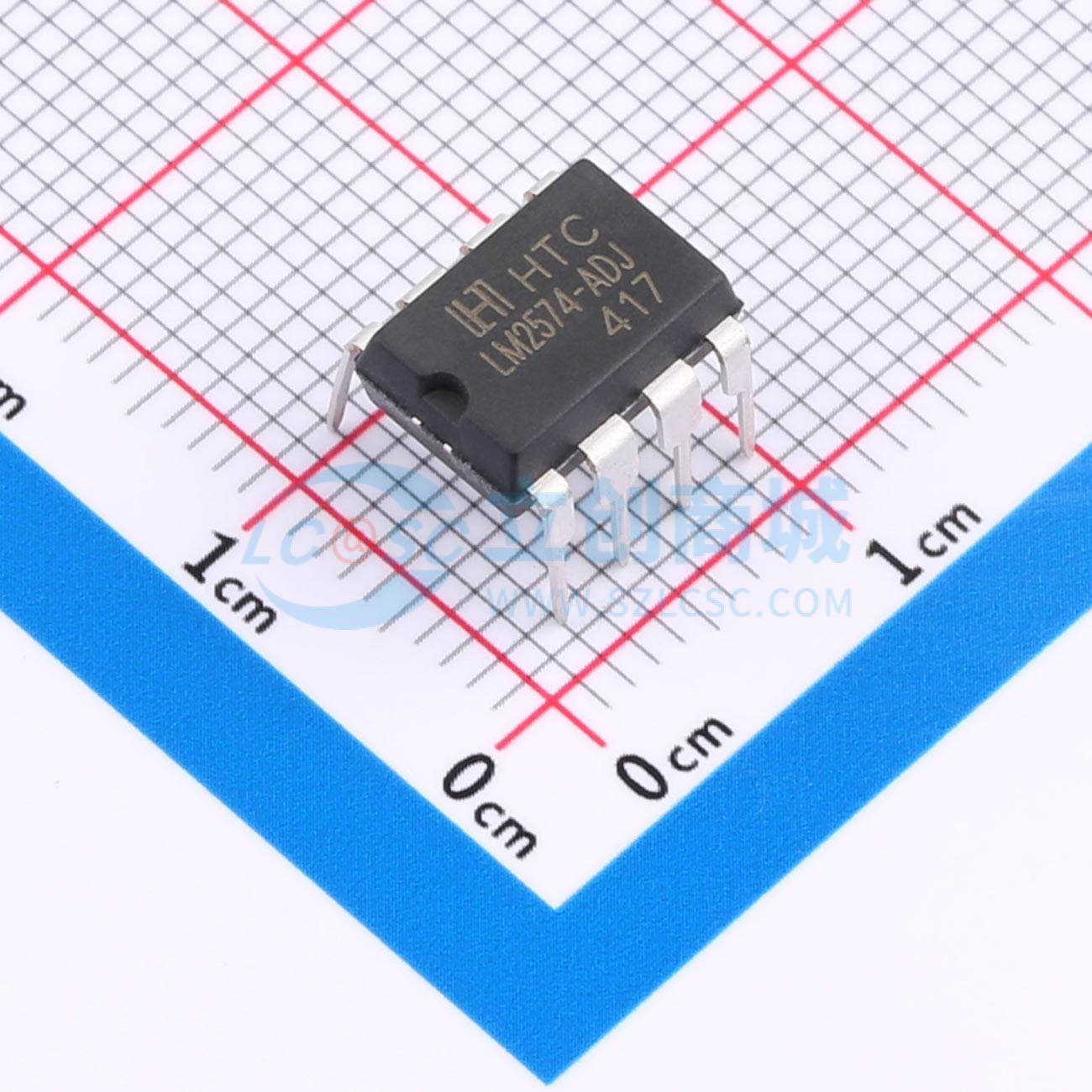

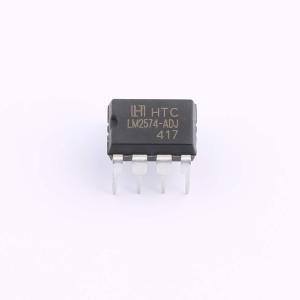

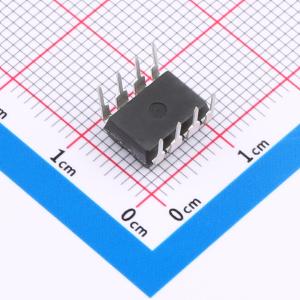

LM2574N-ADJ
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 500mA | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
LM2574系列是专为降压型DC/DC转换器设计的单片集成电路，能够驱动0.5A负载而无需外接晶体管，从而节省电路板空间。外部关断功能由逻辑电平控制，可使电路进入待机模式。内部补偿设计使得反馈控制具有良好的线路和负载调整特性，无需外部设计。在保护功能方面，热关断可防止电路在过温运行时损坏，而电流限制则防止输出开关过流运行。其他特性包括在规定的输入电压和输出负载条件下，输出电压容差保证为±4%，振荡器频率容差为±10%。包含外部关断功能，典型待机电流为50μA。固定输出电压版本包括3.3V、5V和12V器件，而可调版本的输出电压范围从1.23V至37V。LM2574提供DIP-8和SOP-14封装。
商品特性
- 提供3.3V、5.0V、12V固定输出及可调输出版本
- 可调版本输出电压范围宽
- 宽输入电压范围
- 保证0.5A输出电流
- 52kHz固定频率内部振荡器
- 电压模式非同步脉宽调制控制
- 开/关关断控制输入
- 热关断和电流限制保护
- 表面贴装封装符合湿度敏感度等级3
应用领域
- 高效简易降压调节器
- 线性稳压器的高效预调节器
- 板载开关稳压器
- 正压转负压转换器
