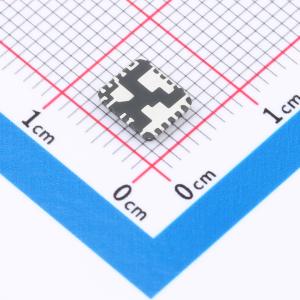

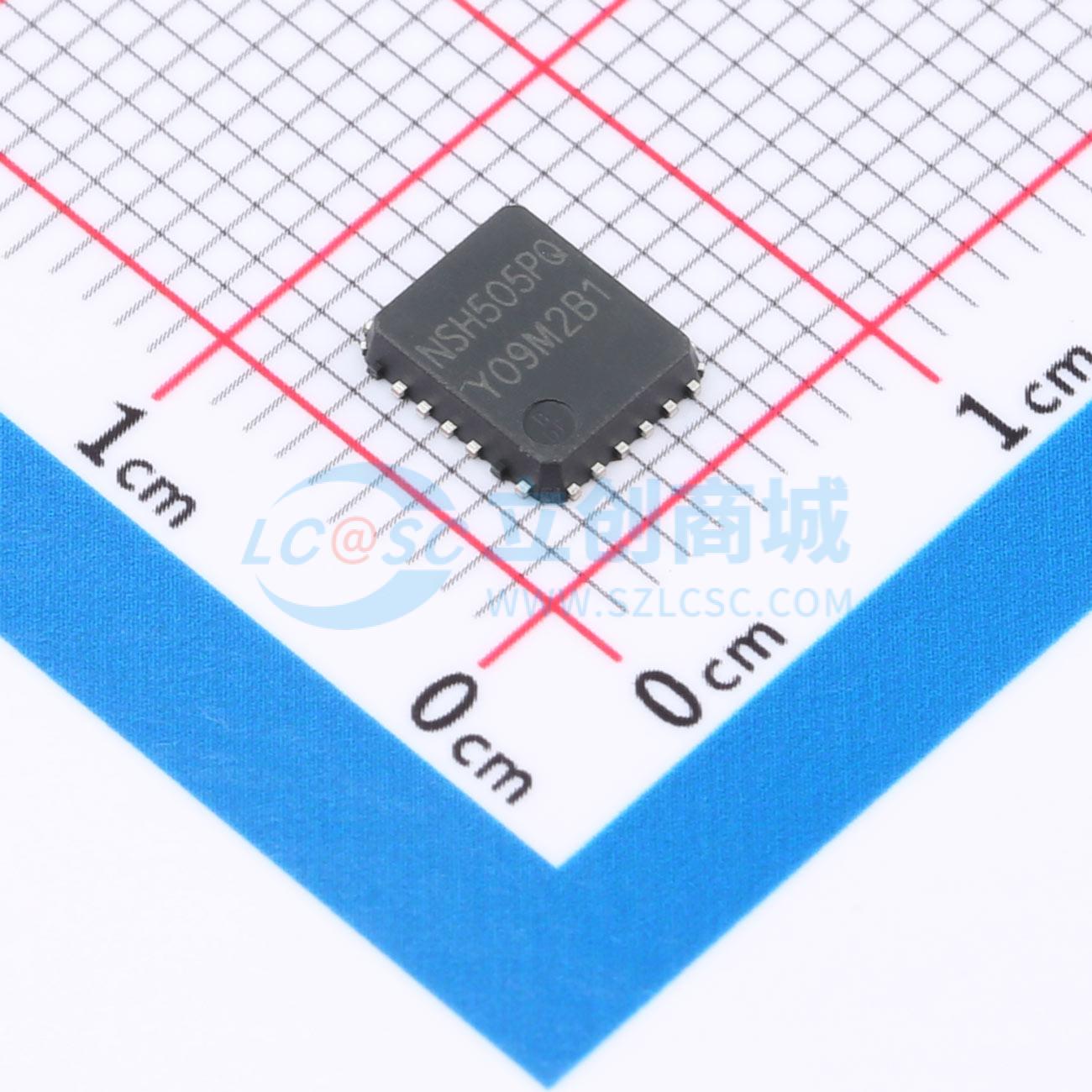

NSH505PQ
NSH505PQ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是为电机驱动应用设计的智能功率模块，在 5×6mm 的 PQFN 小封装中集成了 5A/500V MOSFET 栅极驱动器和自举功能。可灵活应用于单相和三相直流无刷电机驱动。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSH505PQ
- 商品编号
- C48735684
- 商品封装
- PQFN-26(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.19825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 5A | |
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V | |
| 配置 | 半桥 | |
| 耗散功率(Pd) | 14.2W | |
| 静态电流(Iq) | 360uA |
