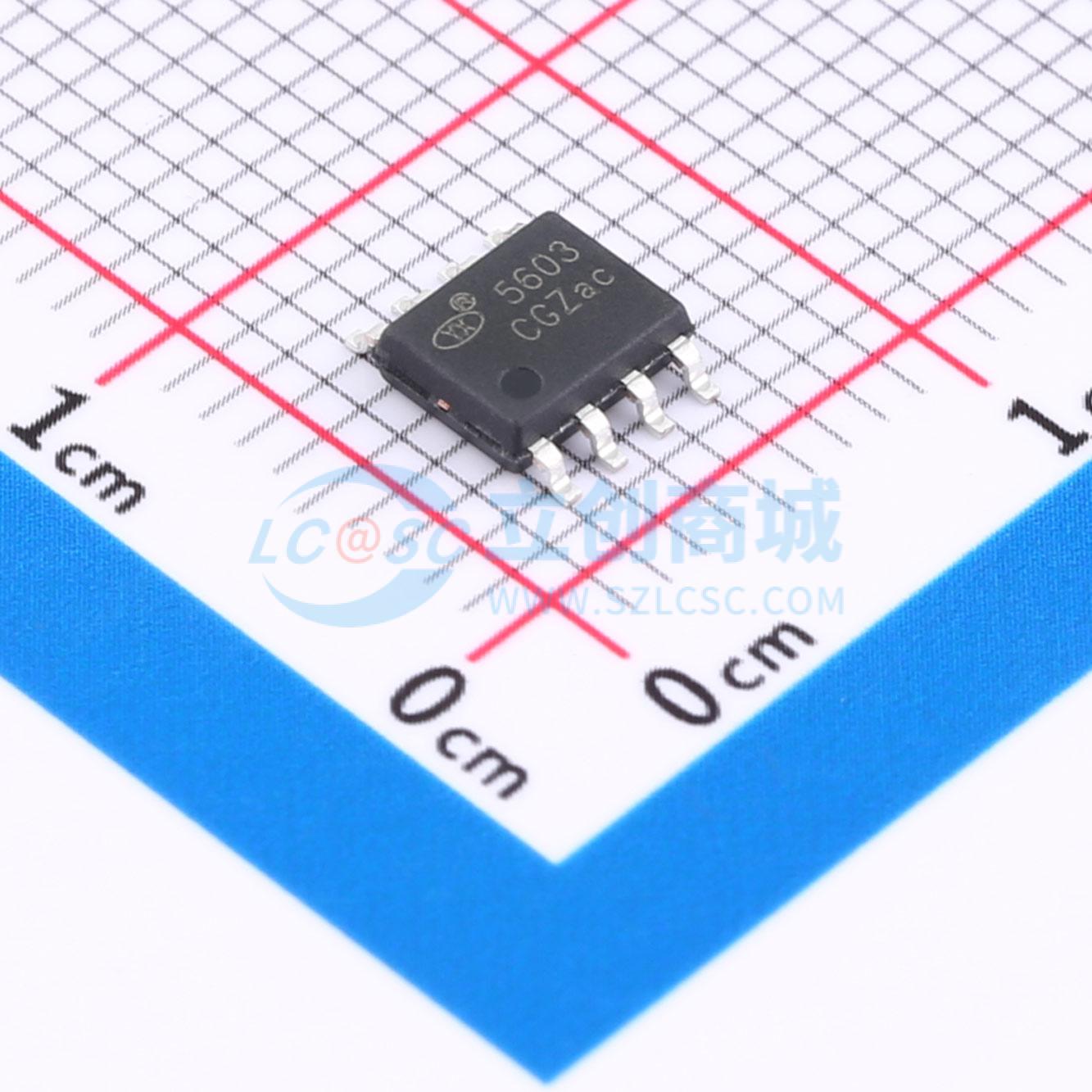

温馨提醒：图片仅供参考，商品以实物为准

YX5603

降压型 4.5A 6V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: YX5603是一款高压降压开关稳压器，可向负载提供高达3A的连续电流。它集成了一个 4.5A限流的高侧、高压、功率MOSFET。6V至60V的宽输入范围适用于各种降压应用，使其成为汽车、工业和照明应用的理想选择。滞后电压模式控制便于极快速的响应。专有的反馈控制方案最大限度地减少了外围元件数量。开关频率可高达1MHz。热关断和短路保护（SCP）提供可靠和容错操作。300µA的静态电流允许YX5603用于电池供电的应用。最高可达90%的工作效率。
品牌名称: 裕芯
商品型号: YX5603
商品编号: C48689557
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.2109克(g)

商品参数

商品概述

YX5603是一款高压降压开关稳压器，可向负载提供高达3A的连续电流。它集成了一个具有4.2A限流功能的高侧、高压、功率MOSFET。4.7V至60V的宽输入范围适用于各种降压应用，使其成为汽车、工业和照明应用的理想选择。滞后电压模式控制便于实现极快的响应。专有的反馈控制方案最大限度地减少了外围元件数量。开关频率可高达1MHz。热关断和短路保护（SCP）提供可靠和容错操作。300μA的静态电流允许YX5603用于电池供电的应用。最高可达90%的工作效率。

商品特性

4.7V至60V输入电压范围
4.2A典型峰值限流
3A持续电流
滞后控制：无补偿
可达1MHz的工作频率
集成高侧MOSFET带短路保护
300μA静态电流
过热保护
采用带散热片的ESOP8封装

应用领域

小电摩
电动自行车
太阳能系统
汽车系统电源
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~60V
	输出电压	300mV~66V
	输出电流	4.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	过流保护；打嗝限流
