温馨提醒：图片仅供参考，商品以实物为准

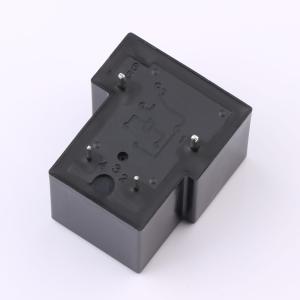

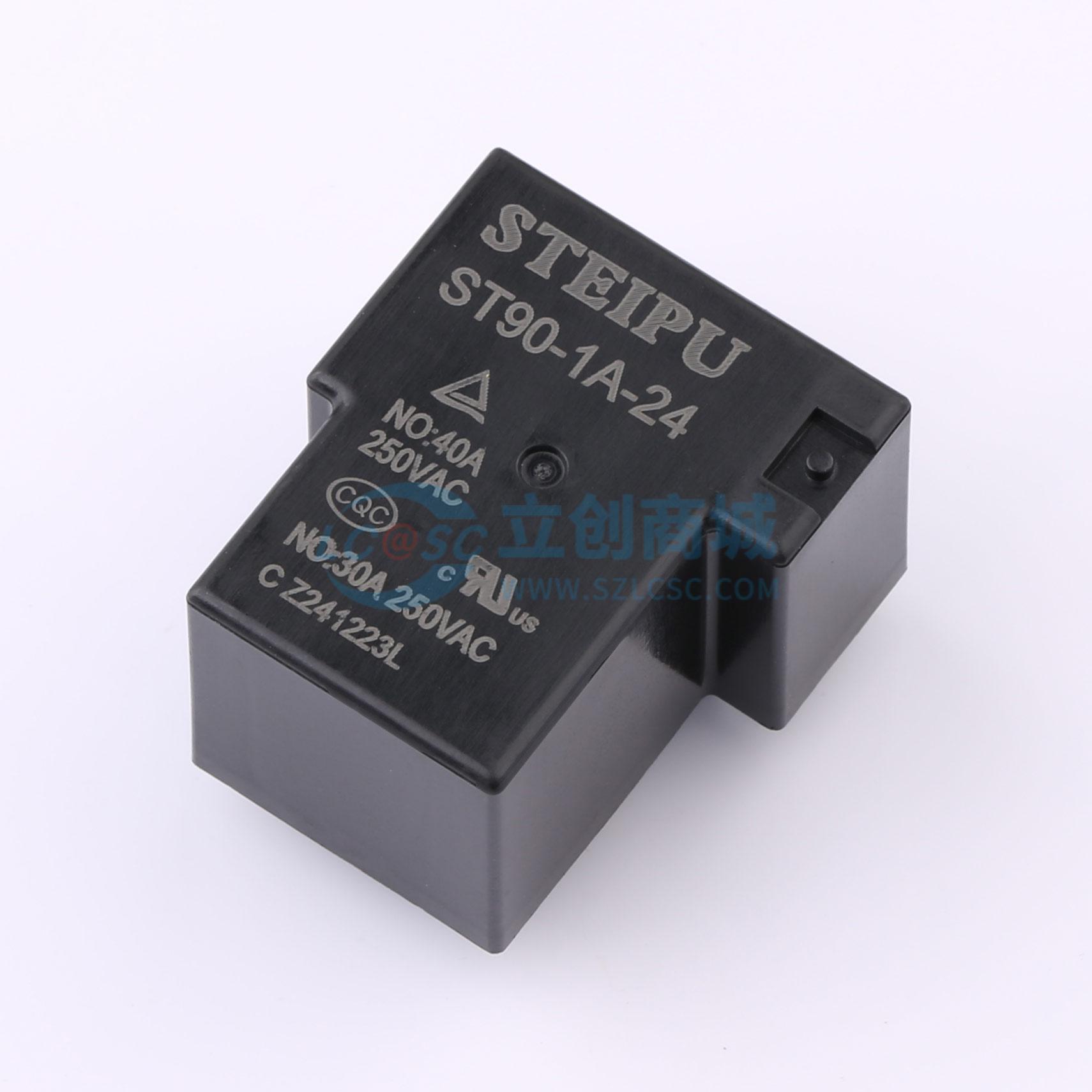

ST90-1A-24,040L
40A通用功率继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- T型40A继电器，HF165F完全脚位兼容。
- 品牌名称
- STEIPU(斯泰普)
- 商品型号
- ST90-1A-24,040L
- 商品编号
- C48687506
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 40A@250VAC；40A@30VDC | |
| 最大切换电压 | 277V@AC | |
| 额定线圈功率 | 900mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 40A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 640Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 32.3mm | |
| 宽度 | 27.1mm | |
| 高度 | 20mm |
商品特性
- 额定负载：30A/40A 250VAC/30VDC
- 触点形式：1A 1B 1C
- 线圈功率：0.9W 1.5W
- 1.2mm触点间隙可选（符合IEC 62109-2-2011标准）
- 满足105℃使用条件
- 外形尺寸：(32.3×27.1×20)mm
- 重量：约 25g
应用领域
- 充电桩
- 功率电源
