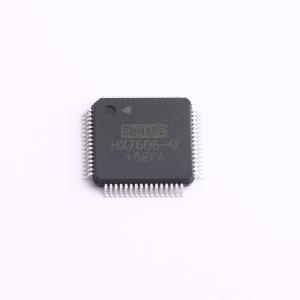

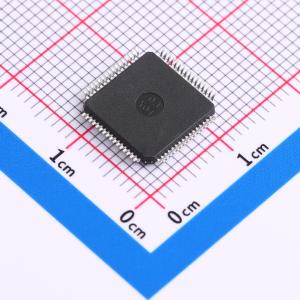

温馨提醒：图片仅供参考，商品以实物为准
HX7606-Q
八通道、16bit 、200kSPS模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 八通道16位200kSPS ADC，支持±10V/±5V真双极性输入，集成高精度参考源、二阶抗混叠滤波器和过采样功能，最高SNR达95dB。具±30V输入钳位保护、8kV ESD，适用于电力监测、电机控制等场合，采用10×10mm LQFP-64封装
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX7606-Q
- 商品编号
- C48686543
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 200kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并口；串口 | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 95dB | |
| 时钟频率(fc) | 30MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| 功能特性 | 软复位；输入缓冲器；双极性输入；同步采样；内置数字滤波器；上电复位 |
商品特性
- 16位、200kSPS（所有通道）
- 具有1MΩ模拟输入阻抗的输入缓冲器
- 工作温度范围：-40℃到+85℃
- 5V单模拟电源
- VDRIVE电源电压：2.3V到5V
- ±30V输入钳位保护，8kV ESD
- 二阶抗混叠模拟滤波器
- 片内精密基准源和基准电压源缓冲器
- 真双极性模拟输入范围：±10V、±5V
- 集成数字滤波器的过采样功能
- 信噪比：86dB（无过采样）或95dB（64倍过采样）
- LQFP-64封装：10mm×10mm
应用领域
- 电力线监测
- 继电保护
- 多相电机控制
- 仪器与控制系统
- 数据采集系统
