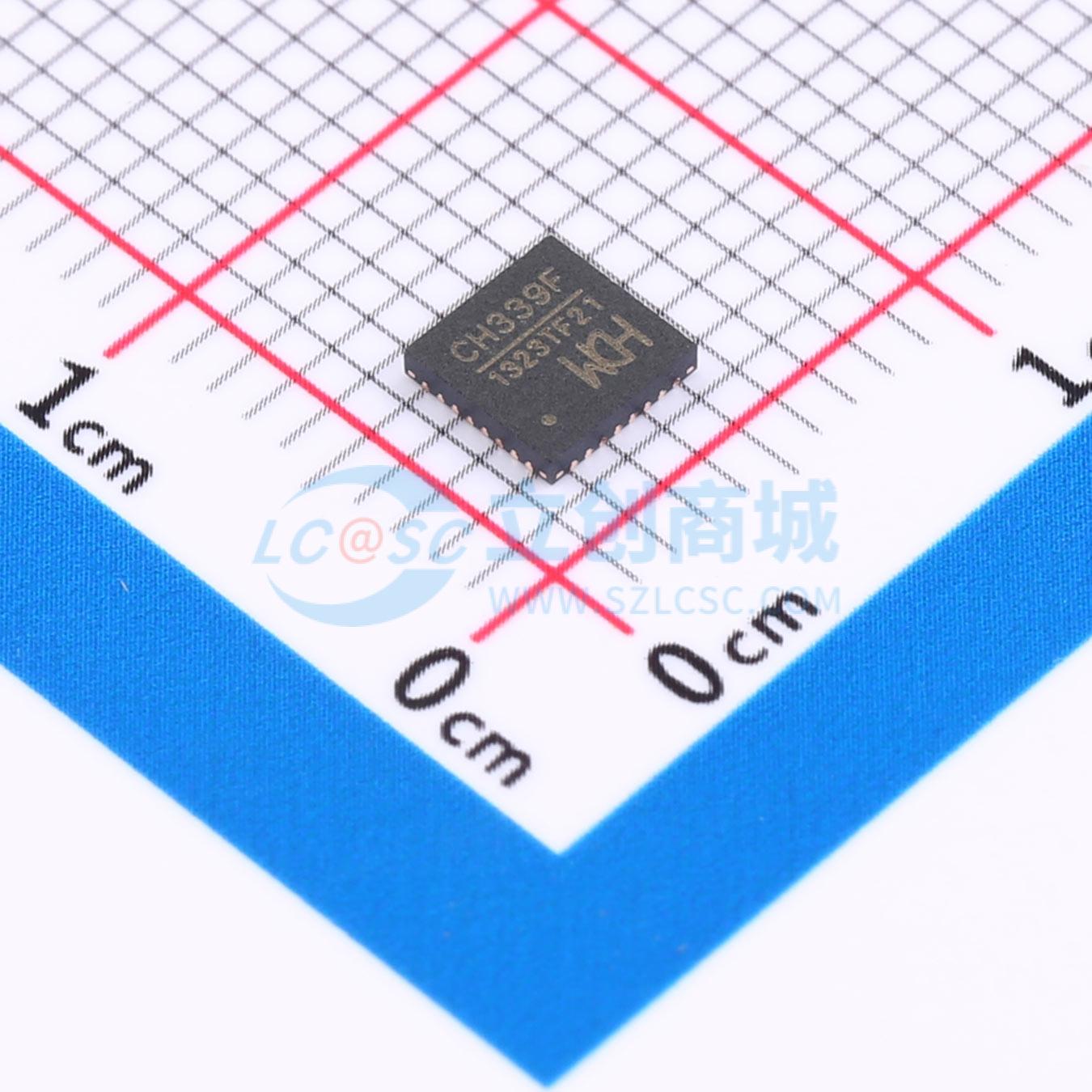

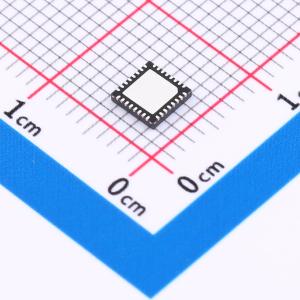

温馨提醒：图片仅供参考，商品以实物为准
CH339F
7端口多功能USB HUB控制器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是符合 USB2.0 协议规范的多功能 USB HUB 控制器芯片，单芯片集成 7 口 USB HUB、USB 百兆以太网、USB 高速 SD 读卡器、USB PD 和 USB 转 SPI、USB 转 JTAG、USB 转 UART、USB 转 I2C 接口等功能。上行端口支持 USB2.0 高速和全速，下行端口支持 USB2.0 高速 480Mbps、全速 12Mbps 和低速 1.5Mbps，另有 USB 网卡、USB 高速读卡器、USB 转 JTAG 等多个内部直达通道。支持高性能的并发处理 MTT 模式，采用工业级设计，外围精简，可应用于计算机和工控机主板、扩展坞、外设、嵌入式系统等场景。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH339F
- 商品编号
- C48686443
- 商品封装
- QFN-32(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.55415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 端口电源开关控制；ESD保护；低功耗模式；上电复位；过流保护；唤醒功能 |
商品概述
CH339是一款符合USB2.0协议规范的7端口多功能USB集线器控制器芯片，单芯片集成了7口USB集线器、USB百兆以太网、USB高速SD读卡器、USB PD以及USB转SPI、USB转JTAG、USB转UART、USB转I2C接口等功能。其上行端口支持USB2.0高速和全速模式，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps，并包含USB网卡、USB高速读卡器、USB转JTAG等多个内部直达通道。该芯片支持高性能的并发处理MTT模式，采用工业级设计，外围电路精简，适用于计算机和工控机主板、扩展坞、外设、嵌入式系统等场景。集线器控制器主要包括中继器、事务转换器和控制器三大模块。控制器类似于微控制器单元处理器，负责全局管理和控制。当上行与下行端口速度一致时，路由逻辑将端口连接至中继器；速度不一致时，则连接至事务转换器。事务转换器分为单个事务转换器和多个事务转换器两种模式。单个事务转换器核分时调度处理主机下发至所有下行端口的事务，而多个事务转换器模式指7个事务转换器核分别对应并实时处理一个下行端口的事务，因此能为各下行端口的接入设备提供更充足的带宽，更好地支持多端口大数据量的并发传输。
商品特性
- 7口USB集线器，提供7个USB2.0下行端口，向下兼容USB1.1协议规范
- 支持各端口独立电源控制或整体联动电源控制
- 支持各端口独立过流检测或整体过流检测
- 支持高性能的多个事务转换器模式，为每个端口提供独立事务转换器以实现满带宽并发传输，总带宽是单个事务转换器模式的7倍
- 采用自研的专用USB物理层，具备低功耗技术，支持自供电或总线供电
- 可通过输入/输出引脚配置自供电或总线供电模式等功能
- 提供晶体振荡器，支持外部时钟输入，内置锁相环为USB物理层提供480MHz时钟
- 在非以太网应用场合可支持免晶振模式，节省外置晶体及电容
- 上行端口内置1.5kΩ上拉电阻，下行端口内置USB主机所需下拉电阻，外围电路精简
- 内置自研10M/100M以太网MAC+物理层，兼容IEEE 802.3 10BASE-T/100BASE-TX标准
- 支持CDC-ECM协议和CDC-NCM协议，免安装驱动程序或可选厂商驱动程序
- 支持10M/100M自动协商，支持UTP CAT5E、CAT6双绞线，支持自动介质相关接口交叉，自动识别正负信号线
- 支持休眠模式和低功耗睡眠模式，支持网络低功耗配置和动态电源管理
- 支持通过魔术包和网络唤醒包等事件进行远程唤醒
- 支持IPv4/IPv6封包校验，支持IPv4 TCP/UDP/头部和IPv6 TCP/UDP封包校验生成和检查
- 支持SD卡和MMC卡，并将其转换成标准的USB大容量存储类设备
- 提供SDIO接口，兼容SD卡规范2.0，兼容MMC规范4.5
- 作为主机/主设备模式，提供片选、时钟、主输入从输出、主输出从输入四根信号线
- 支持8位数据结构，支持最高有效位或最低有效位优先传输
- 支持SPI模式0/1/2/3，支持传输频率配置，最高可达60MHz，支持硬件直接内存访问发送和接收
- 通过计算机应用程序编程接口配合，可灵活操作4线接口的闪存、微控制器单元、传感器等器件
- 作为主机/主设备模式
- JTAG接口提供测试模式选择线、测试时钟线、测试数据输入线、测试数据输出线、测试复位线（可选）和系统复位线（可选）
- 支持高速USB数据传输
- 通过计算机应用程序编程接口配合，可灵活操作中央处理器、数字信号处理器、现场可编程门阵列、复杂可编程逻辑器件、微控制器单元等器件
- 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口
- 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改
- 硬件全双工串口，内置独立的收发缓冲区，通讯波特率支持2400bps至6Mbps
- 串口支持8个数据位，支持奇校验、偶校验以及无校验，支持1或2个停止位
- 支持清除发送和请求发送硬件自动流控
- 通过外加电平转换器件，支持RS232、RS485、RS422等接口
- 作为主机/主设备模式
- 提供串行时钟线和串行数据线两根信号线，支持5种传输速度
- 通过计算机应用程序编程接口配合，可灵活操作2线接口的模数转换器、数模转换器、电可擦可编程只读存储器和传感器等器件
- 支持USB PD2.0/3.0协议
- 支持最大100W对外输出
- 支持USB Type-C正反插检测与自动切换
- 支持供应商自定义消息协商使得设备进入交替模式输出显示端口信号
- 可通过外部电可擦可编程只读存储器或内部电可擦可编程只读存储器配置集线器芯片是否支持复合设备、不可移除设备、自定义供应商ID、产品ID、端口配置和USB厂商、产品、序列号字符串描述符等
- 内置信息存储器，针对行业特殊需求可批量定制厂商或产品信息及配置
- 处理器内核、高速USB、以太网等控制器和物理层收发器知识产权全自研，各模块紧密协同，效率高成本低，免除知识产权授权费
- USB接口引脚具有6kV增强静电放电性能，符合Class 3A等级
- 工业级工作温度范围：-40~85℃
- 提供QFN68、QFN32等多种封装形式
