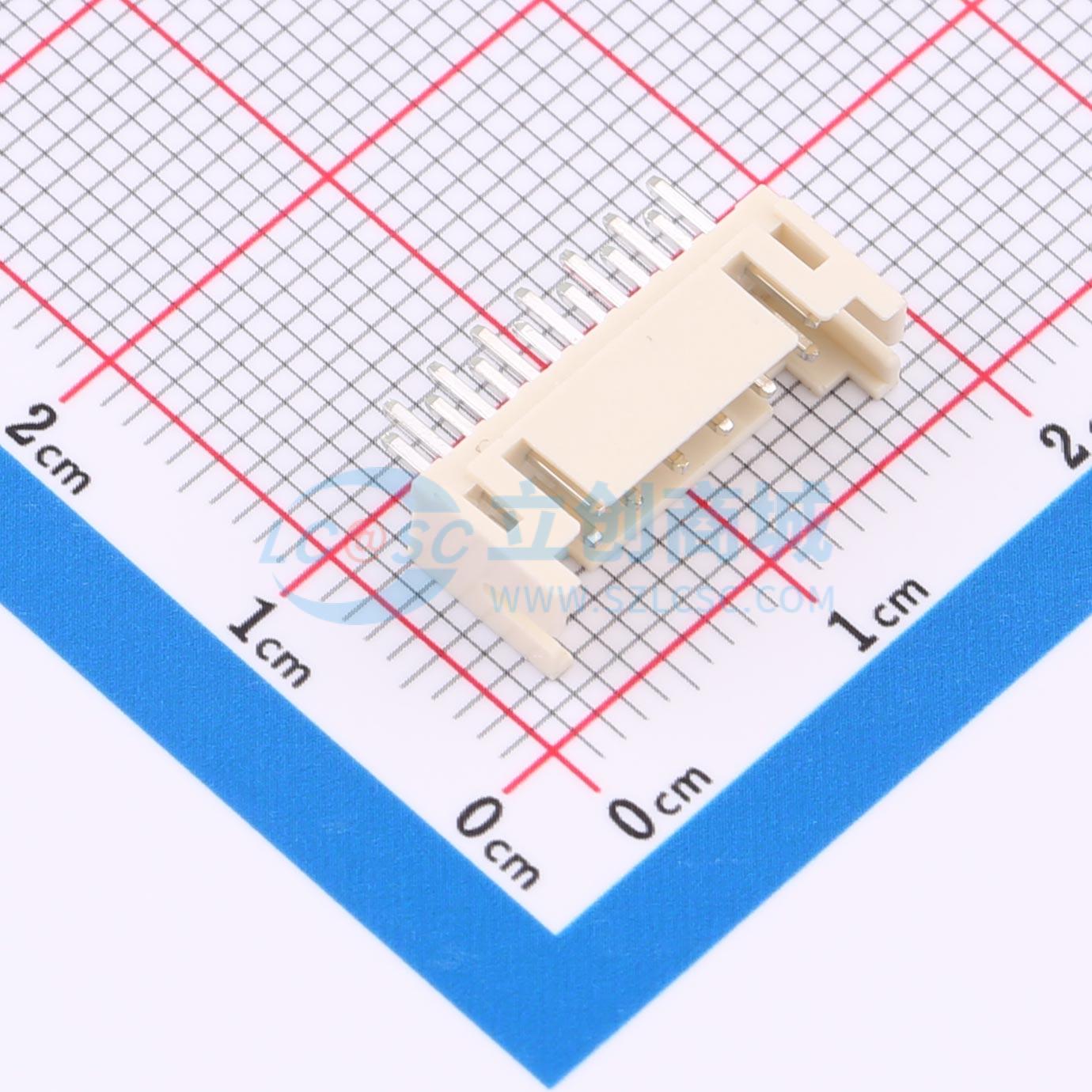

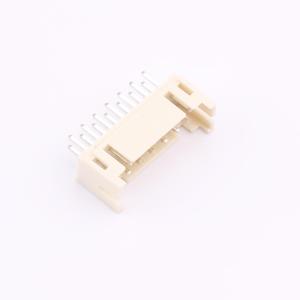

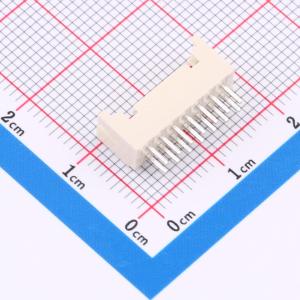

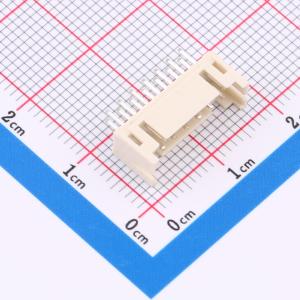

PHD2.0-2x7PZZMS

本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验。产品技术要求如下：材质和电镀见附表；塑件表面应平整、光洁，无毛刺、气泡、烧焦、变形，浇口无拉伤、多料或缺料等不良现象；端子表面无氧化、电镀不良等现象。温度范围为 -25℃~85℃，额定电压为 250V AC/DC，额定电流为 3A AC/DC，接触电阻 ≤0.02Ω，绝缘电阻 ≥1000MΩ，耐压值为 800V AC/minute，适用基板厚度为 1.6mm。使用条件方面，环境温度 -25℃~+85℃，适用线规 AWG#28~#22，适用 PC 板厚度 1.2~1.6mm。外观上，产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化、脱落等现象，外形尺寸依照附图，相同规格应能互换。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，装入（贴上）合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴上装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。运输允许用任何方式，但勿淋湿及造成机械性损伤。贮存时，包装完毕的连接器应在环境温度 -10℃~+40℃、相对湿度 ≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。
