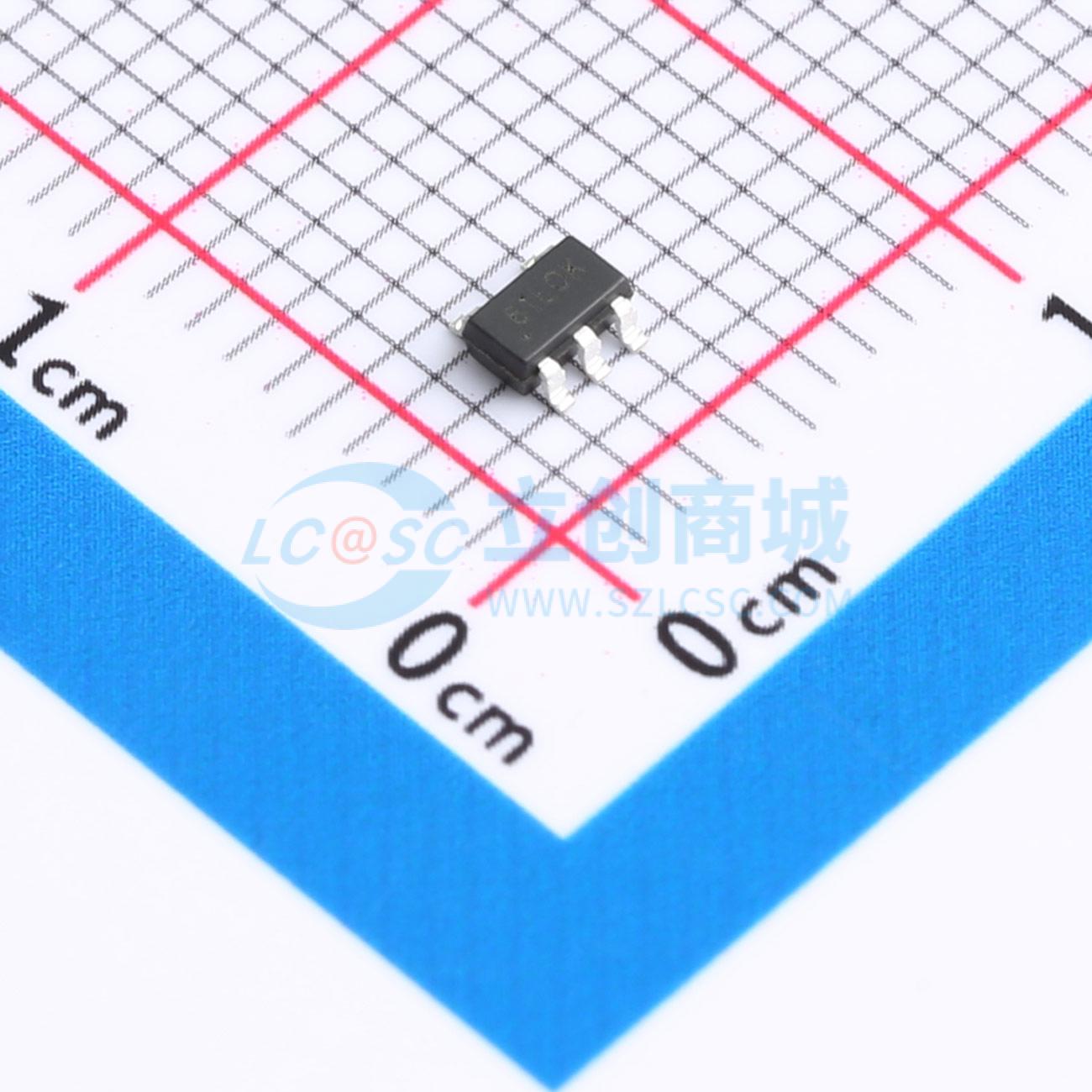

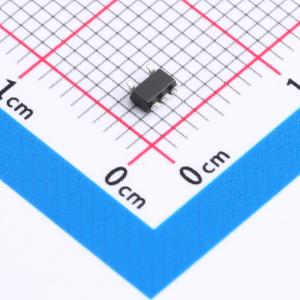

温馨提醒：图片仅供参考，商品以实物为准

TP1561AL1-TR

6 MHz、600 μA、轨到轨输入输出运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS 双路和四路轨到轨输入输出（RRIO）运算放大器，具有低失调、低功耗和稳定的高频响应特性。它们采用了专有和专利设计技术，每个放大器仅消耗 600 μA 的静态电流，即可实现出色的交流性能，带宽达 6 MHz，压摆率为 4.5 V/μs，且失真较低。输入共模电压范围超出 V- 和 V+ 各 300 mV，输出摆幅可达轨到轨
品牌名称: 3PEAK(思瑞浦)
商品型号: TP1561AL1-TR
商品编号: C497663
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	6V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	6MHz
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	4.5V/us
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	500pA
	噪声密度(eN)	19nV/√Hz@1kHz
	共模抑制比(CMRR)	70dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	600uA
	输出电流	100mA
	工作温度	-40℃~+125℃
	单电源	2.5V~6V

商品概述

TP156xAL1系列产品是CMOS双路和四路RRIO运算放大器，具有低失调、低功耗和稳定的高频响应特性。它们采用了专有和专利设计技术，在每路放大器仅消耗600 μA静态电流的情况下，实现了出色的交流性能，带宽达6 MHz，压摆率为4.5 V/μs，且失真较低。输入共模电压范围超出V-和V+ 300 mV，输出摆幅可达轨到轨。TP156xAL1系列可作为许多市售运算放大器的直接替换产品，以降低功耗并改善输入/输出范围和性能。

这些特性的组合使TP156xAL1成为电机控制和汽车应用的理想选择。输入和输出的轨到轨摆幅能力使设计人员能够在单电源系统中对CMOS DAC、ASIC或其他宽输出摆幅器件进行缓冲。

商品特性

电源电压：2.5 V至6 V
低电源电流：每通道典型值600 μA
轨到轨输入和输出
带宽：典型值6 MHz
压摆率：典型值4.5 V/μs
出色的EMI抑制性能
失调电压：最大值±3 mV
失调电压温度漂移：典型值1 μV/℃
低噪声：1 kHz时典型值19 nV/√Hz
高输出能力：典型值100 mA
工作温度范围：-40℃至125℃
通过AEC-Q100可靠性测试，适用于汽车应用

应用领域

汽车电机控制
车载充电器
