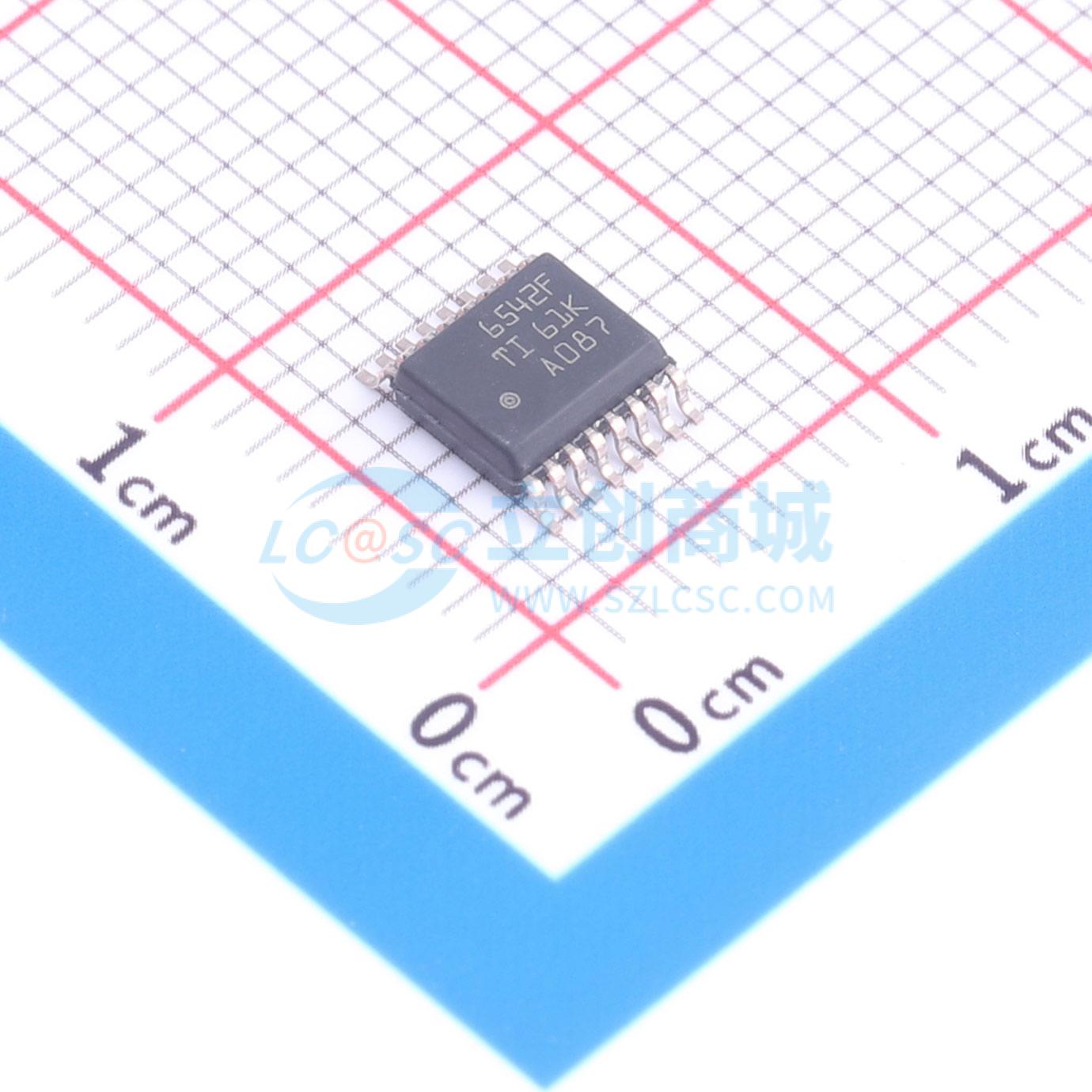

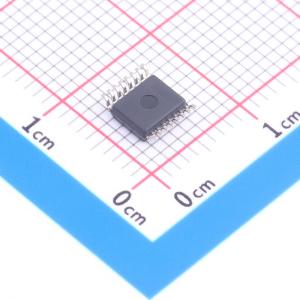

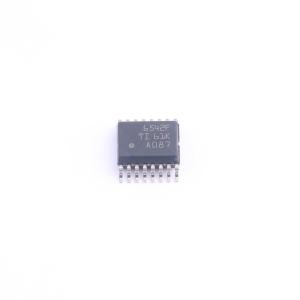

温馨提醒：图片仅供参考，商品以实物为准
ISO6542FDBQR
ISO6542FDBQR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO6542FDBQR
- 商品编号
- C48639575
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 反向通道数 | 2 | |
| 通道数 | 4 |
商品概述
ISO654x器件是适用于对成本敏感、空间受限、需要隔离的非安全应用的通用功能隔离器。隔离层支持400 Vrms / 566 Vdc的工作电压，以及707 Vrms / 1000 Vdc的瞬态过电压。ISO654x器件在隔离CMOS或LVCMOS数字I/O的同时可提供高EMC性能。ISO654x使用SiO2作为隔离层。每个隔离通道都有一个逻辑输入和输出缓冲器，由绝缘层隔开。这些器件带有使能引脚，可用于将相应输出置于高阻状态。ISO6540和ISO6540F器件的所有通道均为正向。ISO6541和ISO6541F器件有一个反向通道。ISO6542和ISO6542F器件有两个反向通道。发生输入电源或信号丢失时，不带后缀F的器件默认输出为高电平，带后缀F的器件默认输出为低电平。这些器件有助于防止GPIO或数据总线（如SPI、UART RS-485、RS-232和CAN）上的噪声电流导致数据损坏或损坏敏感电路。通过芯片设计和布局技术，器件的电磁兼容性得到了显著增强，可简化系统级设计。
商品特性
- 最高可达50Mbps数据速率
- 坚固的SiO2隔离层
- 提供功能隔离（DBQ-16封装）:400 Vrms、566 Vdc工作电压；707 Vrms、1000 Vdc瞬态电压（60s）
- 温度范围宽:-40℃ 至 125℃
- 典型共模瞬态抗扰度为±150kV/μs
- 电源电压范围为1.71V至5.5V
- 提供默认输出高（ISO654x）和默认输出低（ISO654xF）选项
- ISO6540在1Mbps、3.3V条件下，每个通道典型电流为1.5mA
- 低传播延迟:3.3V条件下典型值为11ns
- 稳健的电磁兼容性（EMC）:具备系统级ESD、EFT和浪涌抗扰度；低辐射
- 采用SSOP (DBQ-16) 封装
应用领域
- 电源
- 电网
- 电表
- 电机驱动
- 工厂自动化
- 楼宇自动化
- 照明
- 家用电器
