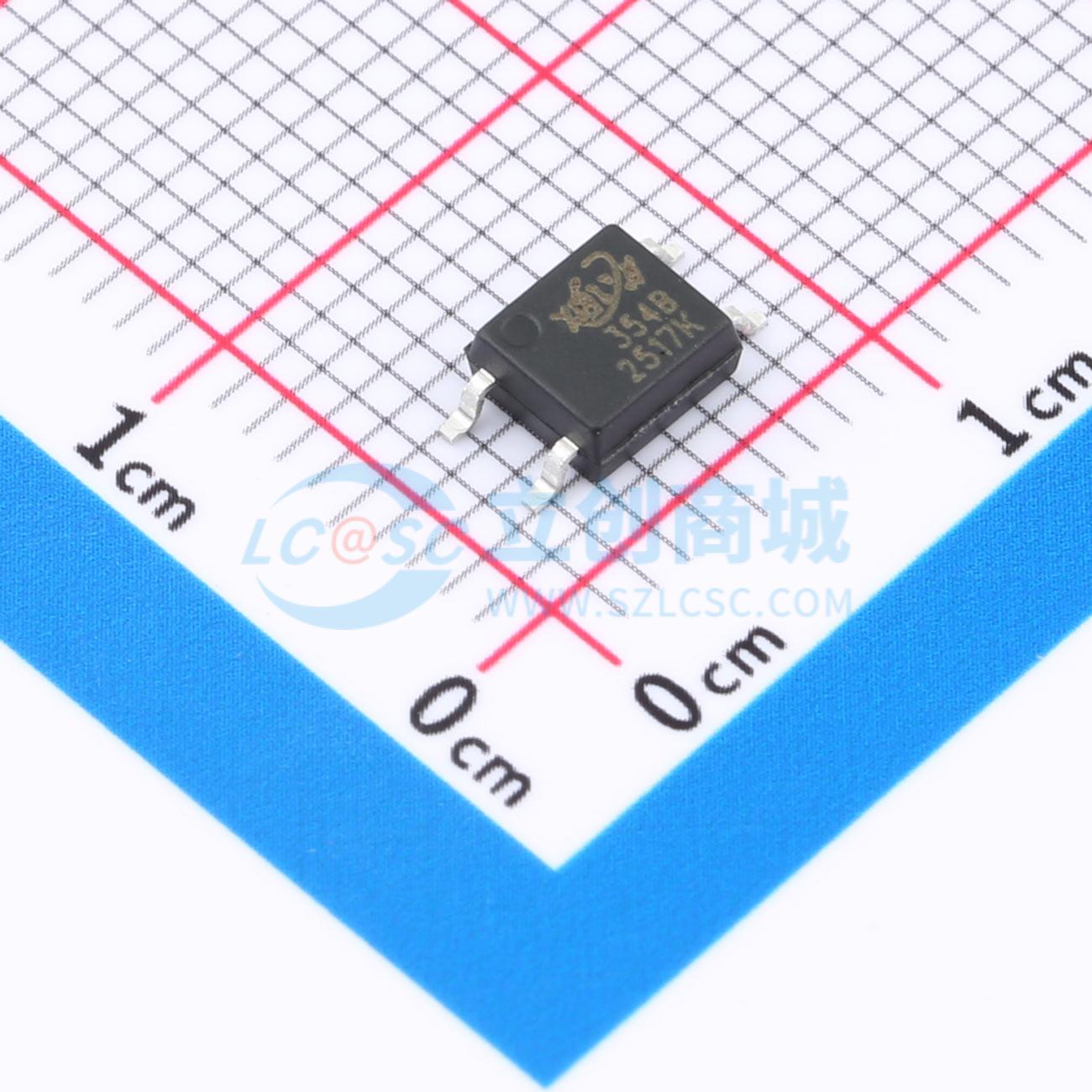

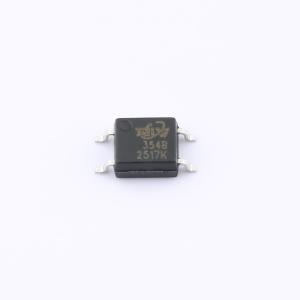

XBL354B-TAG
4引脚SOP封装光电晶体管光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XBL354B是一款由发光二极管和光电晶体管组成的光电耦合器。 四引脚封装SOP4。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XBL354B-TAG
- 商品编号
- C48639585
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.1336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 18us | |
| 工作温度 | 55℃~+105℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
XBL354系列包含两个红外发射二极管，光耦合至一个光电晶体管探测器。该器件采用4引脚小型SOP封装。
商品特性
- 交流输入响应
- 电流传输比分组选择：XBL354为20-300%，XBL354A为50-150%，XBL354B为100-300%
- 保证最小BVCEO为70 V
- 输入与输出之间具有高隔离电压（Viso=3750 V rms）
- 无铅产品
- 采用SOP-4-2.54mm封装
应用领域
- 交流线路监控
- 未知极性直流传感器
- 电话线路接口
