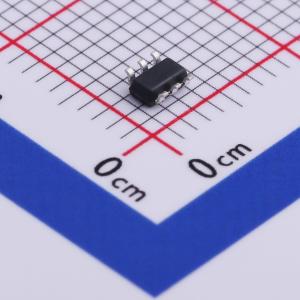

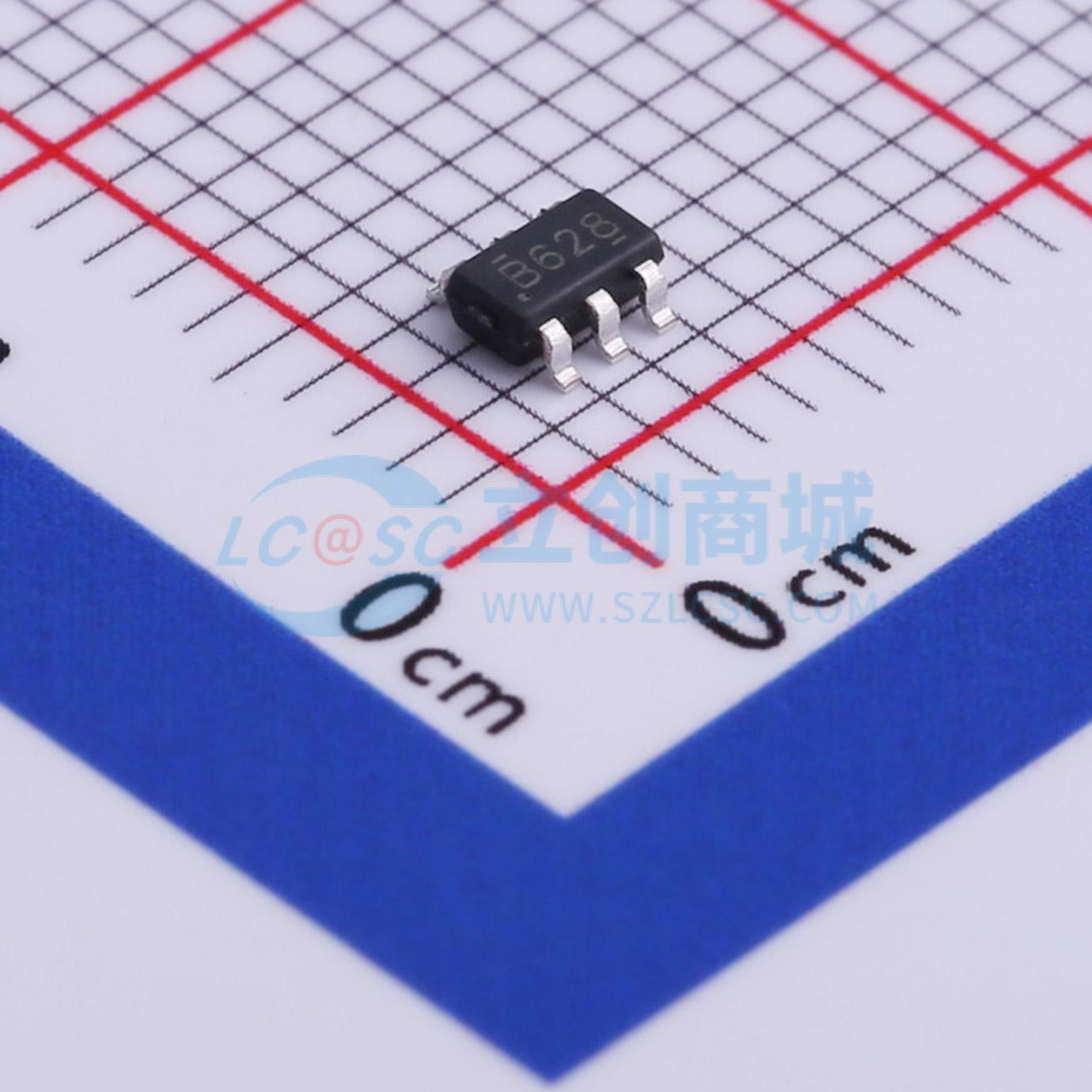

LN3608AR-G
2A高效率升压DC/DC电压调整器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN3608是一款微小型、高效率、升压型DC/DC调整器。效率高达92%,电路由电流模PWM控制环路,误差放大器,斜波补偿电路,比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作,内置一个4A的功率开关和软启动保护电路。高达93%的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。功率通路支持短路保护。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN3608AR-G
- 商品编号
- C497425
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~24V | |
| 输出电压 | 2.5V~28V | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+80℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LN3608 是一款微小型、高效率、升压型DC/DC 调整器。电路由电流模PWM 控制环路，误差放大器，斜波补偿电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，内置一个4A 的功率开关和软启动保护电路。高达 93% 的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。
商品特性
- 效率高达 92%
- 输出电压可升到28V
- 输入电压范围2-24V
- 1.2MHz 的固定开关频率
- 自动PWM/PFM 切换模式
- 功率通路支持短路保护
应用领域
- 便携式移动设备
- 无线通信设备电池后备电源
