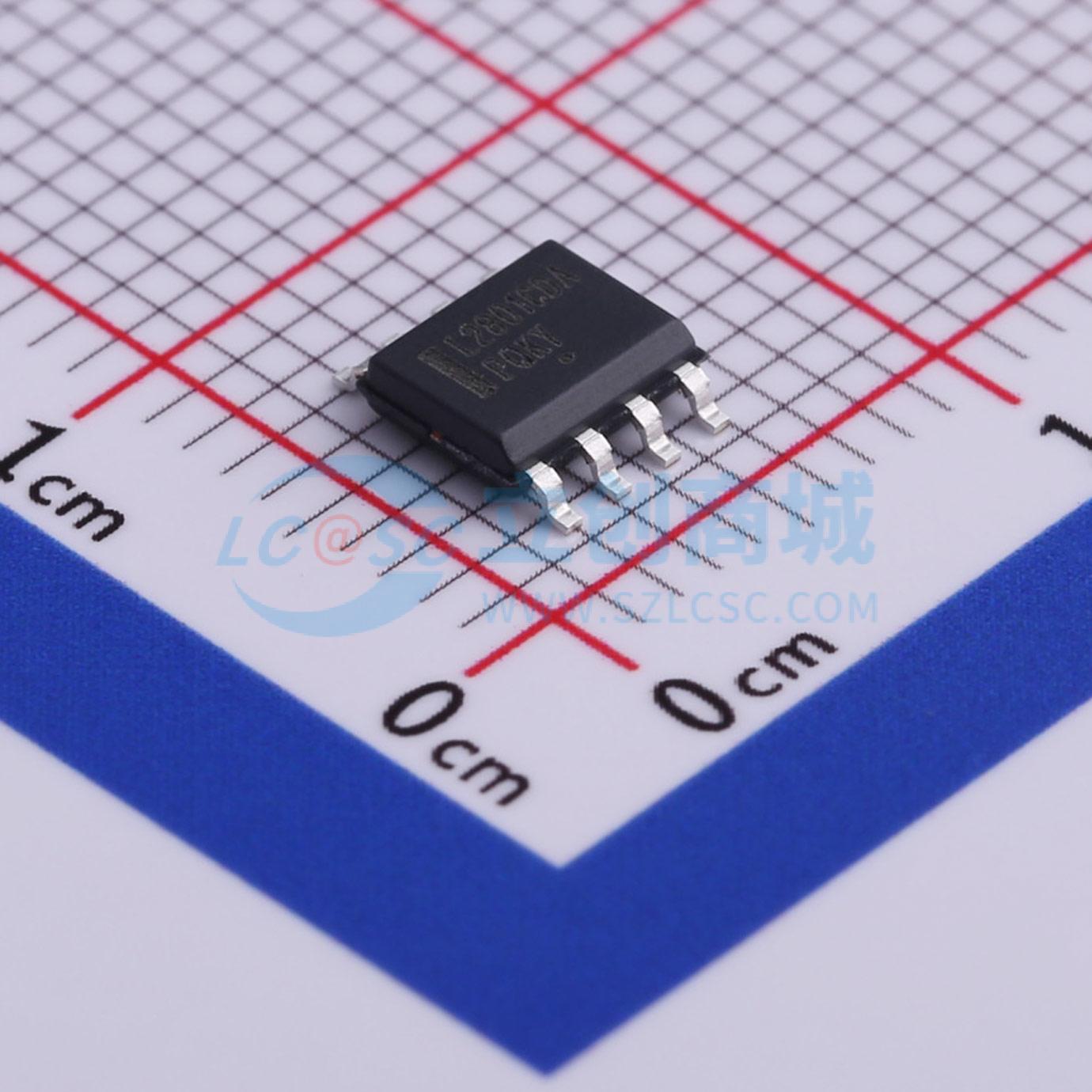

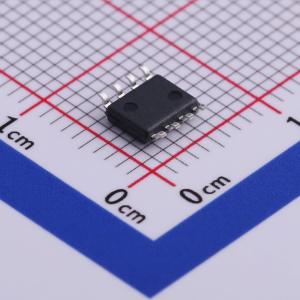

NCL2801CDADR2G
功率因数控制器，高效，适用于照明
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCL2801 是一款电流模式 CRM 升压 PFC 控制集成电路，利用安森美半导体的 THD 增强技术可在更宽的运行范围内提供最佳等级的 THD 性能。能效和待机功率性能通过谷计数频率折回 (VCFF) 方法得以增强。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL2801CDADR2G
- 商品编号
- C497423
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
8引脚PFC控制器NCL2801设计用于驱动PFC升压阶段。它基于一种创新的谷值计数频率折返（VCFF）方法。该电路在高负载值时经典地工作于临界导通模式（CrM）。当负载减少时，通过强制一个死区时间来迫使进入不连续导通模式（DCM），这个死区时间按照设计对应于固定的谷值数量。输出功率越低，对应的死区时间中的谷值数量越多。当DCM工作到第6个谷值切换，如果负载继续下降，则会持续向第6个谷值添加死区时间。额外死区时间的结束与漏极电压谷值同步。最大开关周期限制为36.5 μs。VCFF在DCM和轻负载期间最大化效率。特别是，待机损耗被降至最低。像在FCCrM控制器中一样，内部电路即使在开关频率降低时也能保持接近于1的功率因数。该电路封装在SO-8封装中，还集成了实现稳健和紧凑PFC阶段所需的特性，并且外部组件很少。
应用领域
- 台式电脑电源
- 照明电抗器（LED，荧光灯）
- 平板电视
- 所有需要功率因数校正的离线电器
