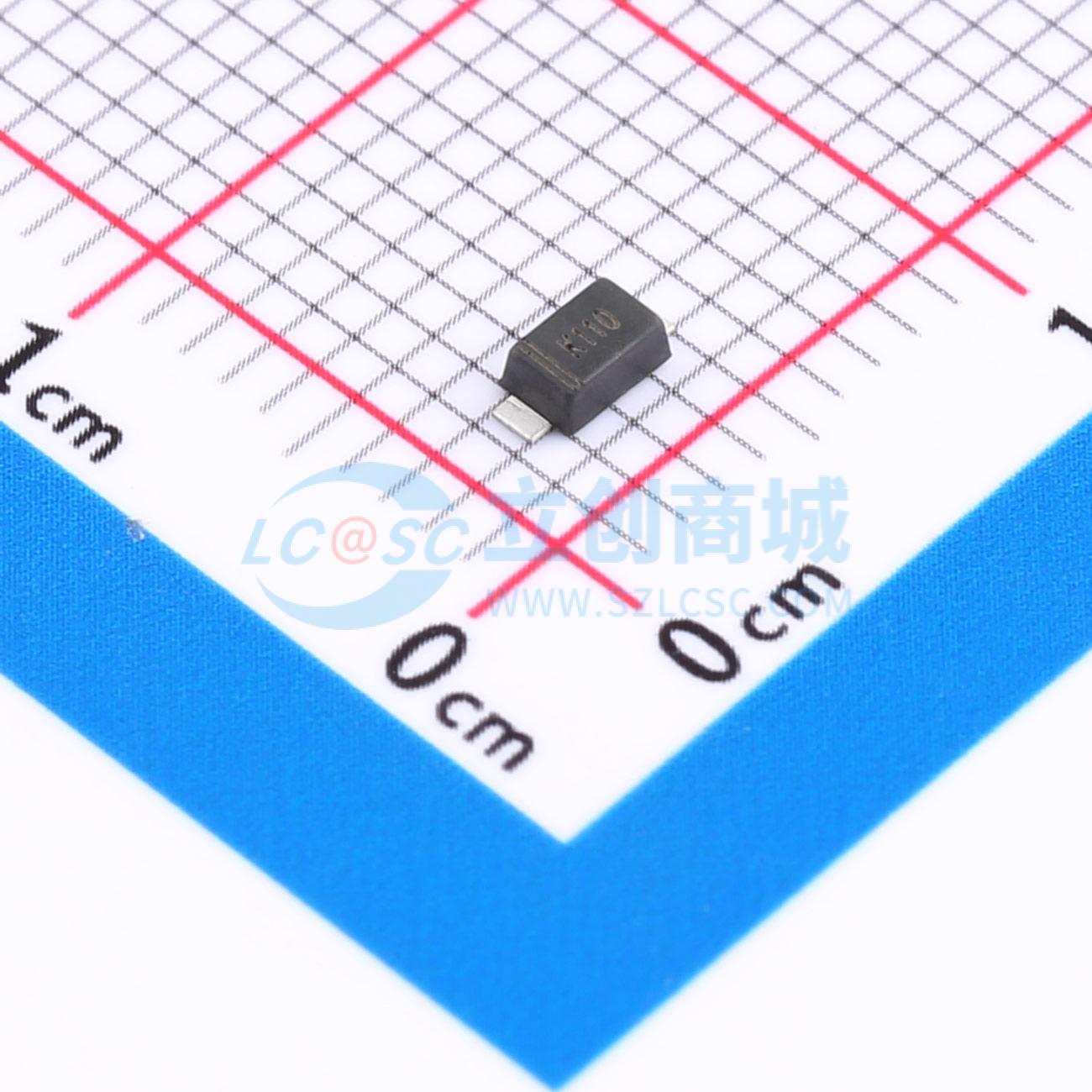

温馨提醒：图片仅供参考，商品以实物为准
K110-TD
电压:150V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款肖特基二极管拥有1A的最大正向电流IF，峰值反向电压VR为100V，而在正向导通状态下的电压降VF仅为0.85V，展现出低功耗特性。其反向漏电流IR在室温下为200μA，瞬时正向浪涌电流IFSM可达30A，适合于高频电路中的整流与保护作用。该二极管凭借其快速的开关速度和低正向压降，广泛应用于电源转换、自由轮转以及电压箝位等电子设备中，是提升电路效率与稳定性的关键组件。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- K110-TD
- 商品编号
- C48606596
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.0398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 950mV@1A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 500uA@150V | |
| 工作结温范围 | -65℃~+125℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 25A |
商品特性
- 塑料封装符合美国保险商实验室94V-0阻燃等级
- 金属硅结，多数载流子导电
- 低功耗，高效率
- 高正向浪涌电流能力
- 保证高温焊接：250°C/10秒，引线长度0.375英寸（9.5mm），张力5磅（2.3kg）
- 外壳：JEDEC SOD-123FL模塑塑料本体
- 端子：可焊，符合方法2026
- 极性：色带表示阴极端
- 安装位置：任意
- 重量：0.0007盎司，0.02克
