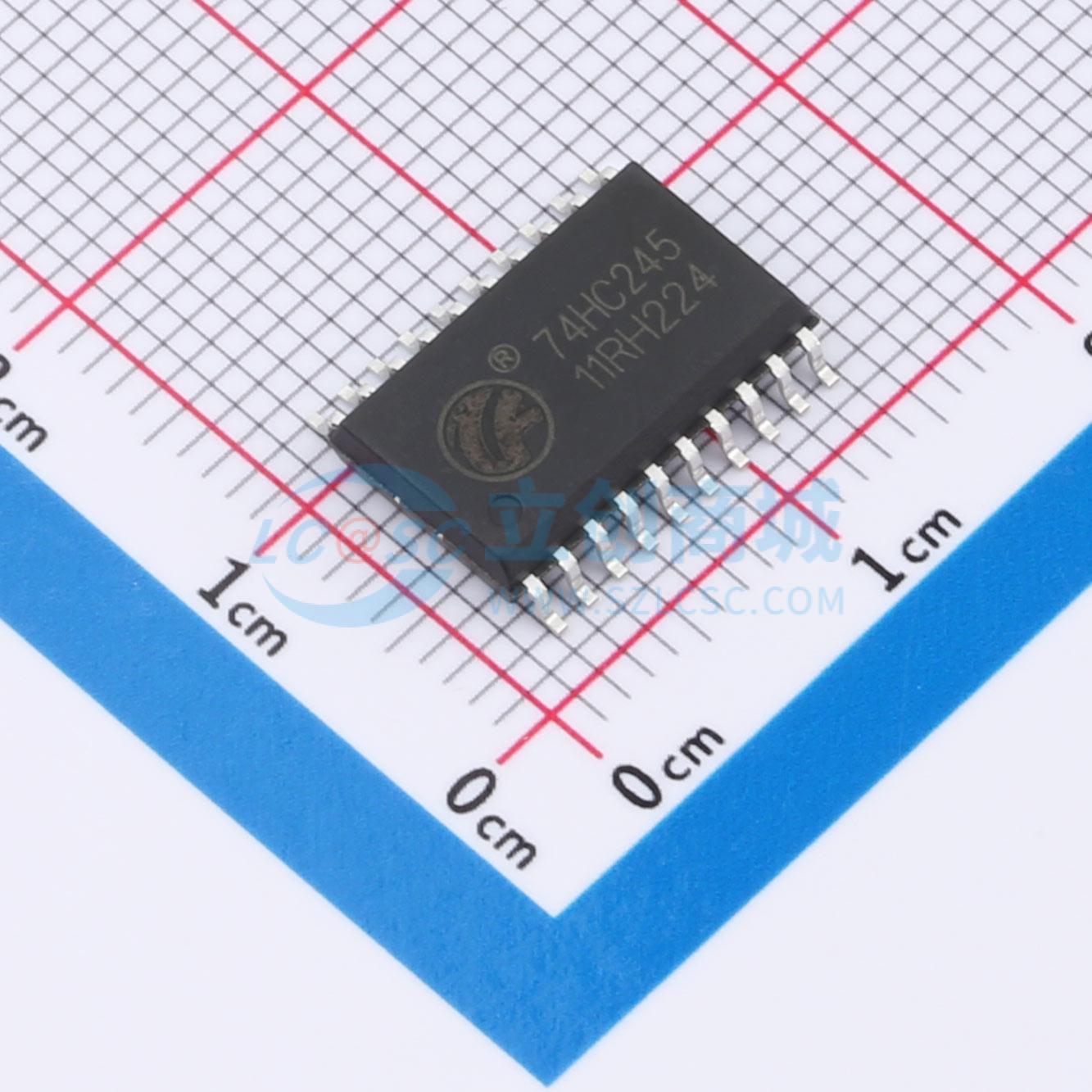

温馨提醒：图片仅供参考，商品以实物为准
74HC245WS20ARBQ
三态输出，八路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有三态输出的八通道总线收发器
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC245WS20ARBQ
- 商品编号
- C48606306
- 商品封装
- SOP-20-300mil
- 包装方式
- 编带
- 商品毛重
- 1.160714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | - | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 输出使能 |
商品概述
这些八路总线收发器设计用于数据总线之间的异步双向通信。控制功能的实现最大限度地减少了外部时序要求。根据方向控制输入端的逻辑电平，器件允许数据从A总线传输到B总线或从B总线传输到A总线。输出使能输入端可用于禁用器件，从而有效隔离总线。
商品特性
- 2V至6V的宽工作电压范围
- 高电流三态输出可直接驱动总线线路或最多15个LSTTL负载
- 低功耗：Icc = 10uA
- 在5V电压下提供±6mA输出驱动能力
- 最大1uA的低输入电流
应用领域
- 数据总线隔离
- 总线驱动
- 通用异步数据传输
