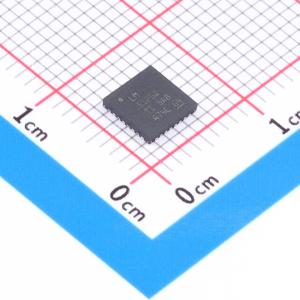

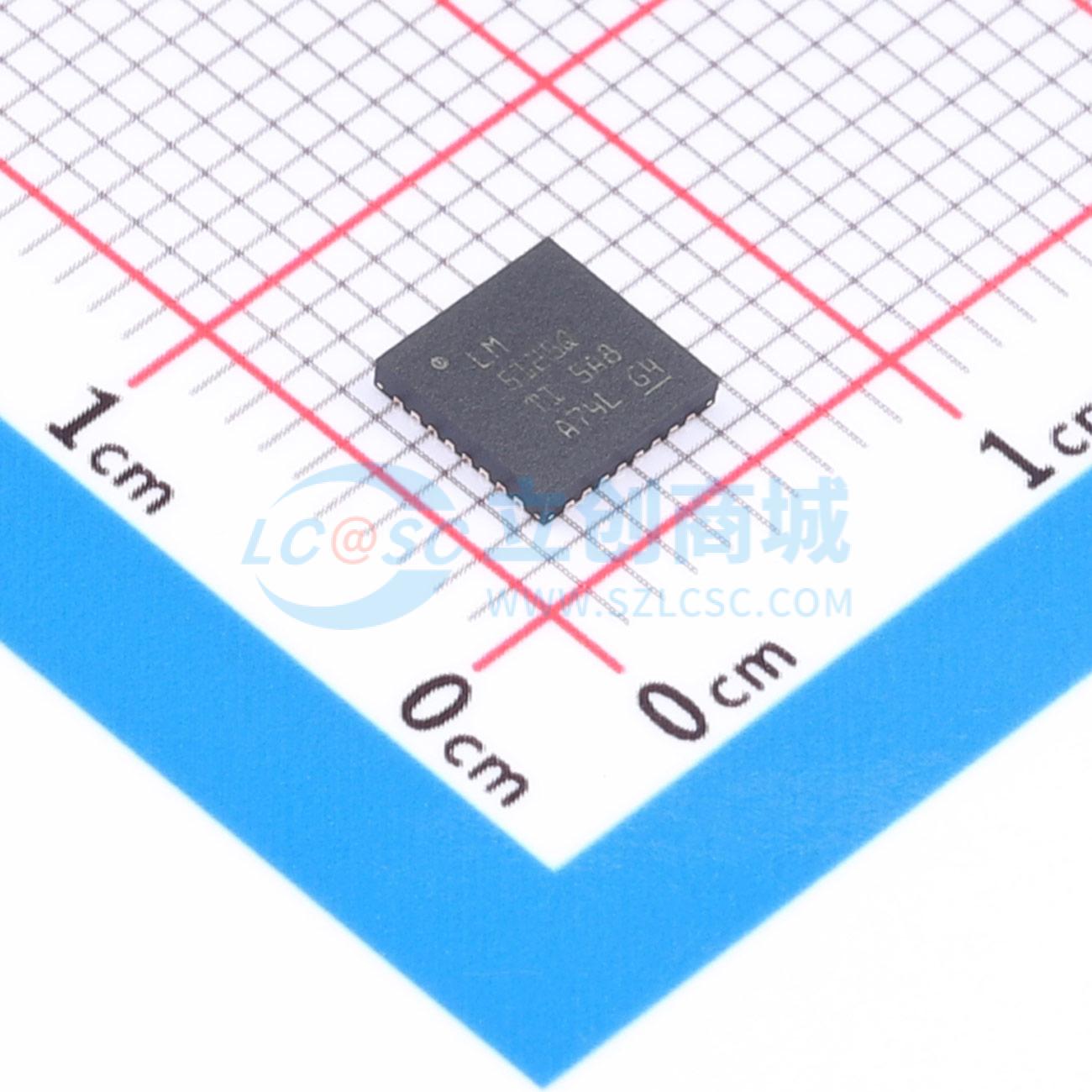

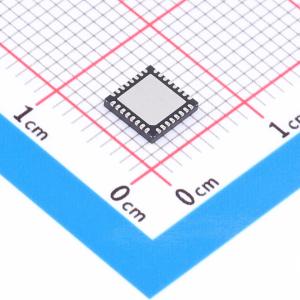

LM5125QRHBRQ1

升压型 4.5V~42V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双相同步升压控制器。该器件在输入电压低于或等于输出电压时提供稳定的输出减压，并支持 V₁ 至 Vₒᵤₜ 旁路模式以节省功耗。动态使用模拟或数字 ATRK/DTRK 功能对 Vₒᵤₜ 进行编程。当 V_BIAS < 4.5V 时，内部 VCC 电源会自动从 V_BIAS 切换到 Vₒᵤₜ，因此启动后可支持低至 2.5V 的 V₁
品牌名称: TI(德州仪器)
商品型号: LM5125QRHBRQ1
商品编号: C48587267
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 0.161152克(g)

商品参数

商品概述

LM5125-Q1 是一款双相同步升压控制器。该器件在输入电压低于或等于输出电压时提供稳定的输出，并支持 VI 至 VOUT 旁路模式以节省功耗。可通过模拟或数字 ATRK/DTRK 功能动态对 VOUT 进行编程。当 VBIAS < 4.5 V 时，内部 VCC 电源会自动从 VBIAS 切换到 VOUT，因此启动后可支持低至 2.5 V 的 VI。通过 RT 引脚上的电阻器或 SYNCIN 时钟，可在 100 kHz 和 2.2 MHz 之间设置固定开关频率，开关模式（FPWM 或二极管仿真）可以在运行期间更改。该器件集成了峰值电流限制、平均输入电流限制、平均电感器电流监测、过压和欠压保护以及热关断功能，可保护器件和应用。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级1:工作环境温度范围为 -40℃ 至 +125℃
功能安全型
可提供用于功能安全系统设计的文档
4.5V至42V输入电压，VBIAS ≥ 4.5V 或 VOUT ≥ 6V 时，输入电压最小值为 2.5V
6V至60V输出电压
2% 精度的内部反馈电阻器
VI > VOUT 时进行旁路操作
输出电压动态跟踪
支持数字PWM跟踪(DTRK)、模拟跟踪 (ATRK)
过压保护（64V、50V、35V、28.5V）
低关断IQ（2μA）
低工作IQ（1.4mA）
开关频率范围为 100kHz 至 2.2MHz
可与外部时钟频率同步 (SYNCIN)
动态可选开关模式（FPWM、二极管仿真）
展频 (DRSS)
可选死区时间（14ns至200ns）
支持电流感应电阻器或DCR检测
平均电感器电流监测
平均输入电流限制
可编程电流限制
可选延迟时间
电源正常状态指示器
可编程VI欠压锁定(UVLO)
具有可湿性侧面的无引线VQFN-32封装

应用领域

高端音频电源
稳压器模块
启停应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~42V
	输出电压	6V~60V
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	外置
	输出类型	可调
