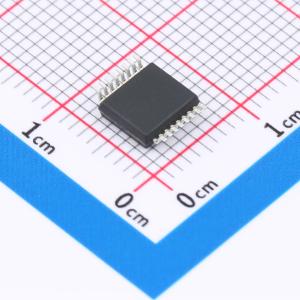

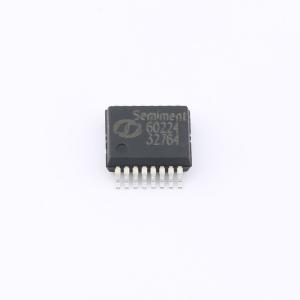

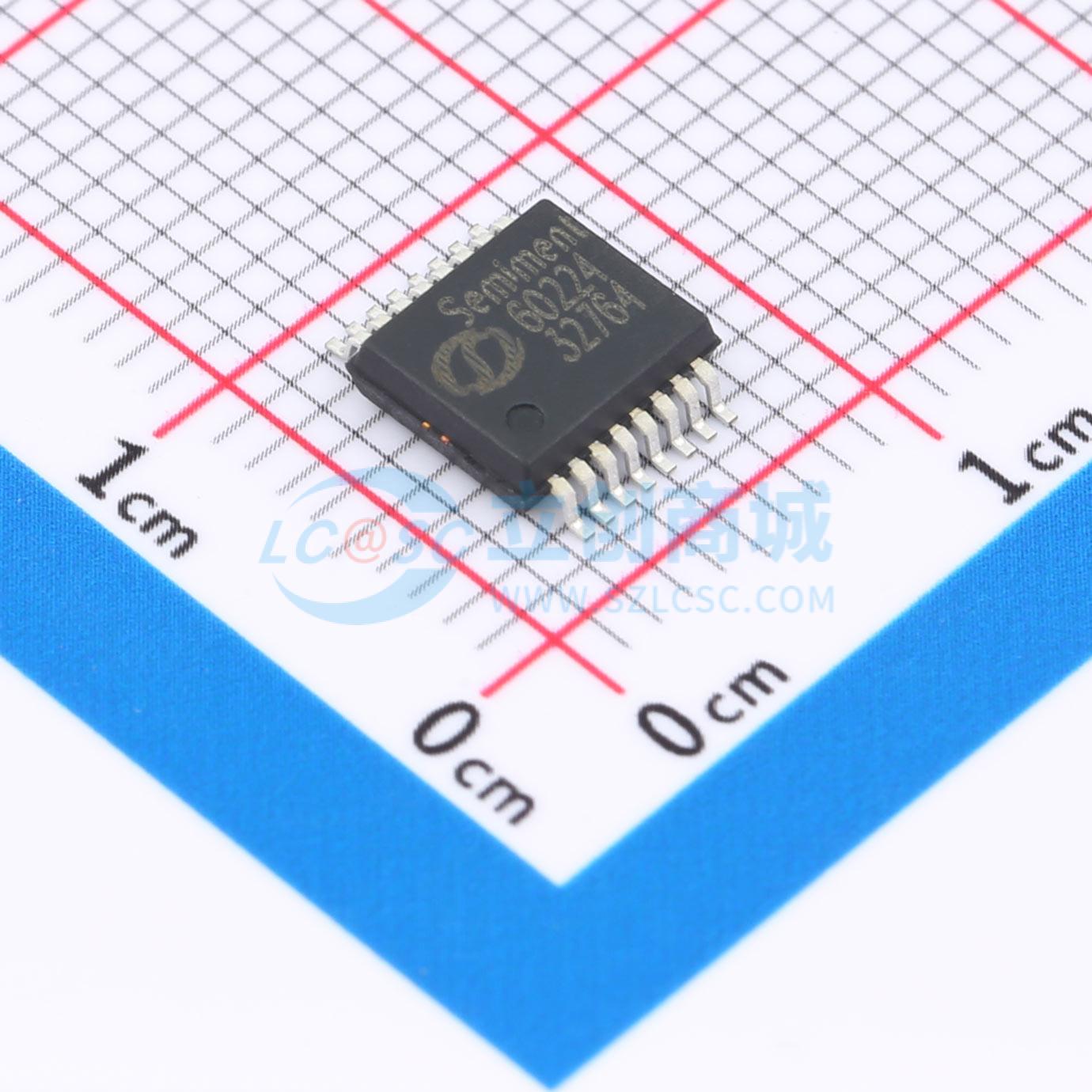

温馨提醒：图片仅供参考，商品以实物为准
SC60224SS-TB
编码器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 非接触式 12 bit 分辨率旋转编码器，可编程分辨率、极对数和零位，高速高精度
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC60224SS-TB
- 商品编号
- C496751
- 商品封装
- SSOP-16-208mil
- 包装方式
- 管装
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 旋转位置传感器 | |
| 接口类型 | SPI | |
| 工作电压 | 3V~5.5V | |
| 旋转角度范围 | 0°~360° | |
| 线性范围 | - | |
| 工作电流 | 16mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 6.2mm | |
| 宽度 | 5.3mm | |
| 高度 | 2mm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 故障诊断；可编程传输；零位编程 |
商品概述
SC6022X是一款非接触式高速、高精度磁编码器芯片，芯片中心内置了霍尔感应点矩阵，通过感应上方的一对极磁铁产生正弦和余弦位置信号。芯片内部的模数转换电路对放大后的正弦和余弦信号进行采样，DSP电路进行角度运算，最后输出各种位置信号。SC6022X的分辨率达到12位，每个圆周可以产生4096个角度增量信号，零位信号的位置可通过SPI接口编程，最高支持20Krpm。SC60220/1/4采用16脚的SSOP封装，亚光镀锡，采用无卤绿料，满足环保要求。SC60228采用8脚的SOP8封装，亚光镀锡，采用无卤绿料，满足环保要求。
商品特性
- 非接触式12位分辨率旋转编码器
- 可编程分辨率、极对数和零位
- 12位绝对式输出
- SPI接口
- PWM接口
- 12位增量式输出
- A/B/Z接口（最高1024线）
- U/V/W接口（最多16对极）
- A+/B+/Z+ 和 A-/B-/Z- 差分式输出
- SIN、COS全差分输出
- 正余弦幅值：2 V (Vpp)
- 角度线性误差 < ±0.35°
- 最大转速：20 K rpm
- 工作温度范围：-40°C到125°C
- 封装形式：SSOP-16、SOP8
应用领域
- 机器人
- 角度编码器
- 无刷电机传感器
