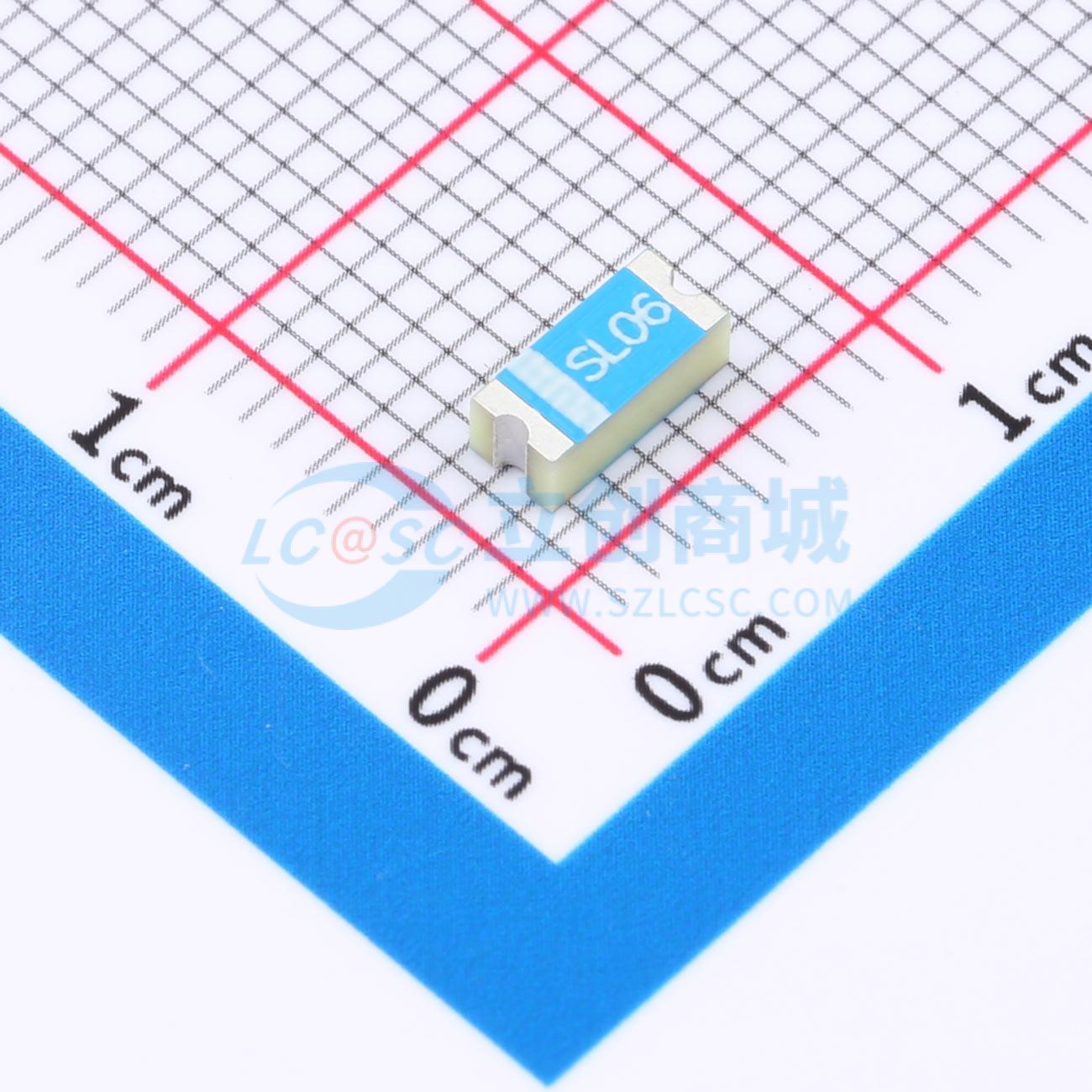

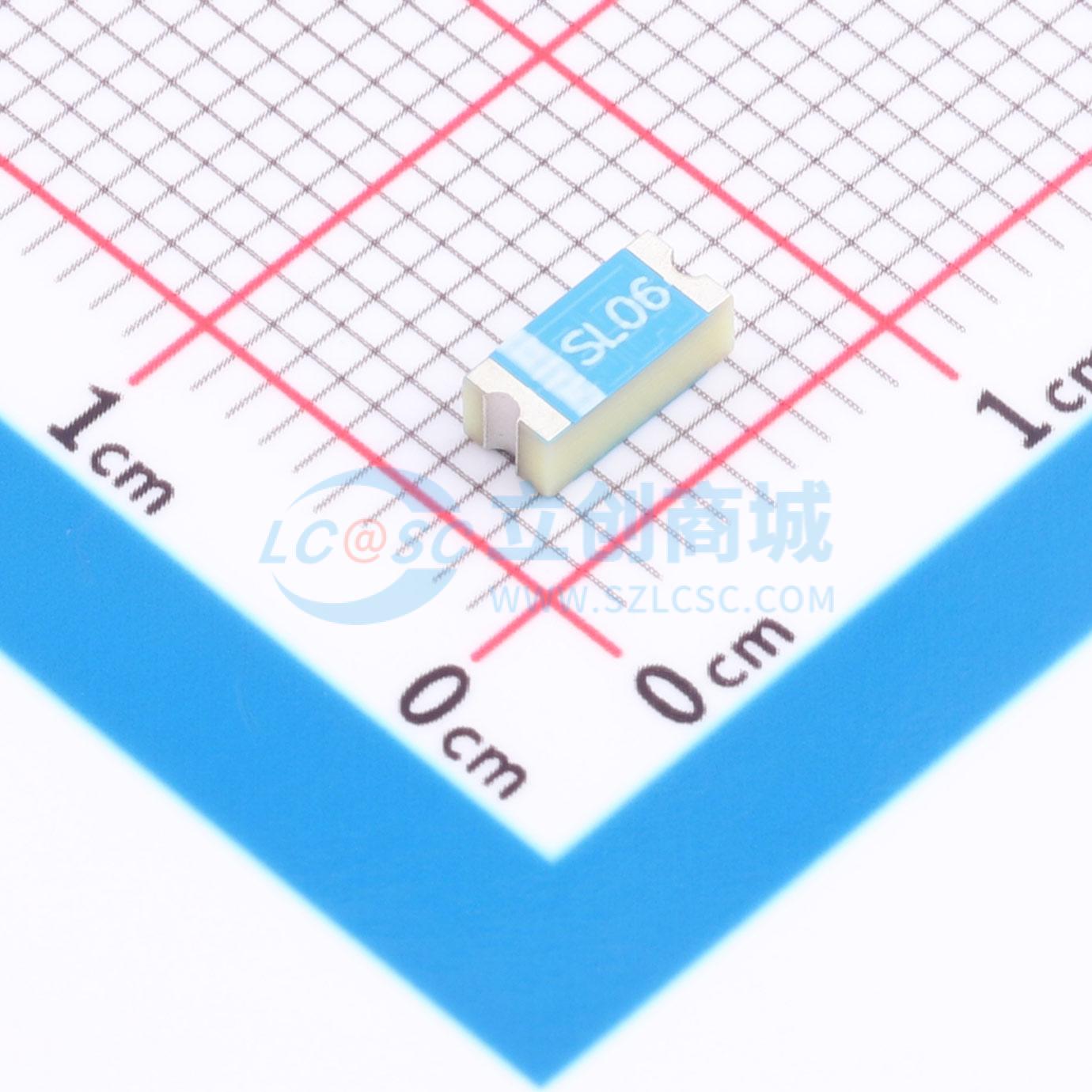

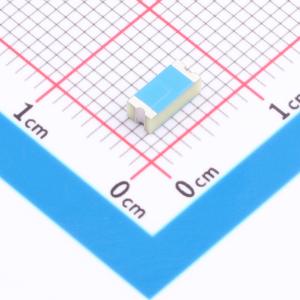

ZC-SL06
2.4/5.8G双频贴片天线 2400~2500 MHz5150~5850 MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4/5.8G双频贴片天线 2400~2500 MHz5150~5850 MHz
- 品牌名称
- 众驰电子
- 商品型号
- ZC-SL06
- 商品编号
- C48586769
- 商品封装
- SMD,5.5x2.5mm
- 包装方式
- 编带
- 商品毛重
- 0.1258克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 5GHz；2.4GHz | |
| 带宽 | 700MHz | |
| 增益 | 3.19dBi |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 5.5mm | |
| 宽度 | 2.5mm | |
| 高度 | 2mm |
商品概述
SL06天线功率放大器专为空间受限的无线设备中提升蓝牙和WiFi性能而设计。此处，我们将使用评估板来比较其在2.4GHz频段的性能，并展示SL06的一个常见布局示例。最后，通过利用测试端口选择匹配网络，我们将能够测试、捕获并分析电压驻波比、总效率、增益和辐射方向图。评估板公差为±0.2 mm，采用FR4基板材料，厚度为1.5mm。
