温馨提醒：图片仅供参考，商品以实物为准

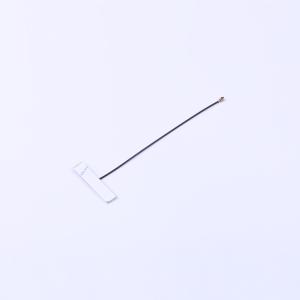

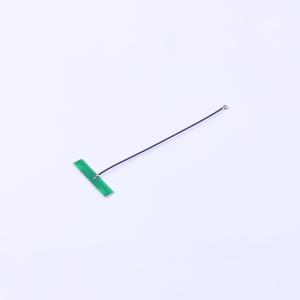

BW258PNX40-8B1

2.4G 5.8G PCB天线

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 频率范围：2400MHz~2500MHz;4900-5900MHz 天线尺寸：40X8mm 接口形式：IPEX-1 电缆型号：φ1.13 电缆长度：120mm 储藏温度：-20℃~85℃
品牌名称: BAT WIRELESS(蝙蝠无线)
商品型号: BW258PNX40-8B1
商品编号: C496565
包装方式: 袋装
商品毛重: 1.17克(g)

商品参数

商品概述

该天线是一种直接印制在电路板上的天线，集成度高，节省空间，直接利用电路板的铜层制作，无需额外安装外部天线，适合紧凑型设备。通过调整走线形状适应不同频段，可利用多层PCB的接地层优化性能。避免外接天线的磨损或松动问题，适合振动环境。量产时通过标准化设计保证性能一致性。适合小型化设备，广泛应用于物联网、蓝牙、Wi-Fi、ZigBee等模块中。

应用领域

车载与移动设备
智能交通
物联网终端
能源物联网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	中心频率	5.8GHz；2.4GHz
	增益	4dBi
	阻抗	50Ω
	功率	50W

	属性	参数值
	驻波比	1.8
	工作温度	-40℃~+80℃
	接口类型	IPEX
	长度	40mm
	宽度	8mm
