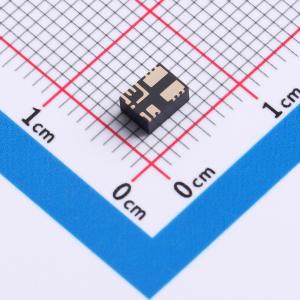

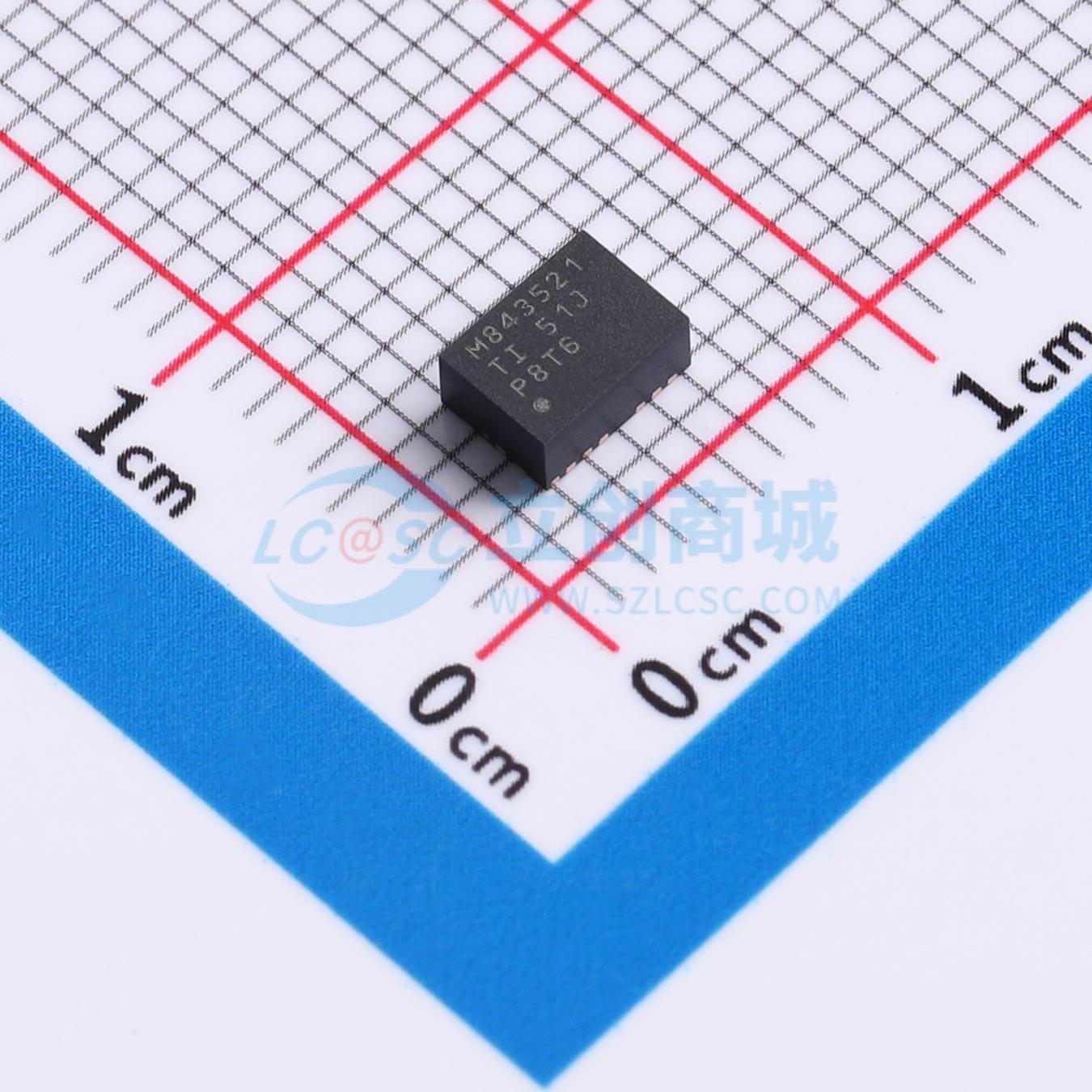

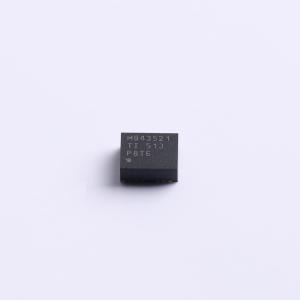

TPSM843521RCJR
降压型 3.8V~18V 600mV~9V 5A
- 描述
- 是一款高效率、高功率密度、易于使用的同步降压电源模块，具有高设计灵活性。具有3.8V至18V的工作输入电压范围，设计用于通过5V与12V总线电源轨供电的系统。该器件支持高达5A的持续输出电流和98%的最大占空比。采用固定频率峰值电流控制模式，并具有内部补偿功能，可实现快速瞬态响应以及出色的线性调整率和负载调整率
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM843521RCJR
- 商品编号
- C48581090
- 商品封装
- QFN-FCMOD-9(3.3x4.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 工作电压(Vin) | 3.8V~18V | |
| 输出电压(Vout) | 600mV~9V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 5A | |
| 静态电流 | 28uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3.3mm | |
| 宽度 | 4.5mm | |
| 高度 | 2mm | |
| 功能特性 | 轻载高效模式；可编程输出电压；外部时钟同步；可编程软启动；过压保护；欠压保护；过流保护；自动故障恢复；过热保护 |
商品概述
TPSM843521 是一款高效率、高功率密度、易于使用的同步降压电源模块，具有高设计灵活性。TPSM843521 具有 3.8V 至 18V 的工作输入电压范围，设计用于通过 5V 与 12V 总线电源轨供电的系统。该器件支持高达 5A 的持续输出电流和 98% 的最大占空比。TPSM843521 采用固定频率峰值电流控制模式，并具有内部补偿功能，可实现快速瞬态响应以及出色的线性调整率和负载调整率。该器件具有经过优化的内部环路补偿功能，因此在宽输出电压范围和开关频率范围内无需外部补偿。TPSM843521 支持通过 RT/SYNC 引脚设置 200kHz 至 2.2MHz 的宽范围开关频率，从而提高了设计灵活性。借助不同的 MODE 引脚配置，该器件可选择脉冲频率调制 (PFM)、轻负载条件下的强制连续导通调制 (FCCM)，以及可调节软启动 (SS) 时间/电源正常 (PG) 指示器。TPSM843521 提供多项保护功能，包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。TPSM843521采用 9 引脚 3.3mm × 4.5mm QFN 封装，引脚排列可用于单层 PCB 布局。额定结温范围为 -40℃ 至 125℃。
商品特性
- 配置适用于各种应用
- 输入电压范围为 3.8V 至 18V
- 0.6V 至 9V 输出电压范围
- 持续输出电流高达 5A
- 0.6V ±1% 基准电压（-40℃ 至 125℃）
- 28μA 的低静态电流（典型值）
- 70ns、114ns 最短开关导通和关断时间
- 8μs 最大开关导通时间
- 98% 最大占空比
- 易于使用且设计小巧
- 峰值电流模式，具有内部补偿
- 200kHz 至 2.2MHz 可选频率
- 可与外部时钟同步（支持相移）:200kHz 至 2.2MHz
- 可在轻负载条件下选择 PFM/FCCM
- 可选可调节软启动时间，具备电源正常状态指示器功能
- 通过展频频谱和经优化的引脚排列实现良好的EMI 性能
- 适用于高侧与低侧 MOSFET 的断续过流 (OC)限值
- 适用于过热保护 (OTP)、过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 以及欠压锁定(UVLO) 的非锁存保护
- 集成自举电容器和电感器，可支持轻松的 PCB布局
- 工作结温为 –40℃ 至 125℃
- 3.3mm × 4.5mm × 2mm QFN 封装
- 可借助 WEBENCH® PowerDesigner 创建定制设计方案
应用领域
- 医疗和保健
- 测试和测量
- 楼宇自动化
- 有线网络
- 无线基础设施
- 具有 5V 与 12V 输入的分布式电源系统
