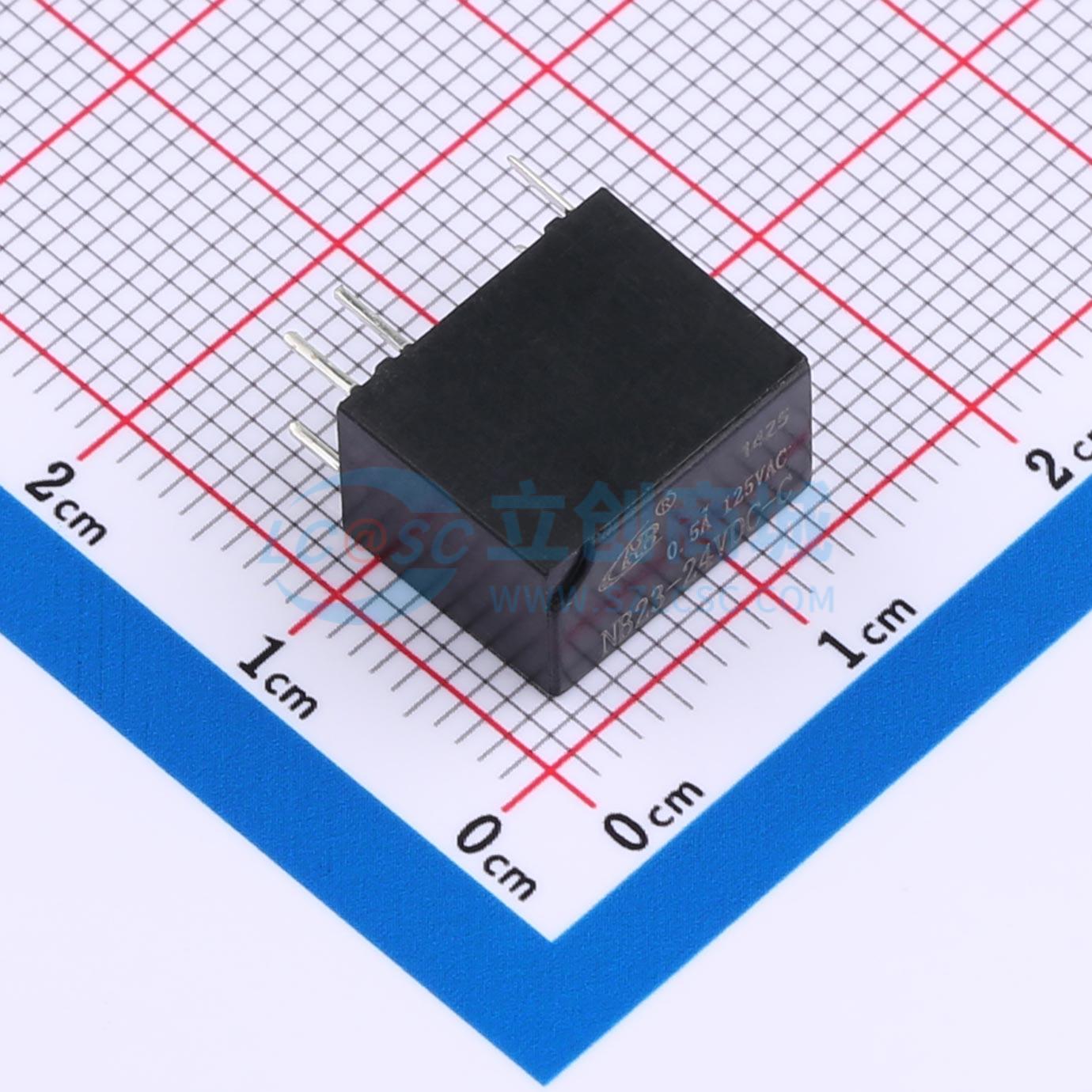

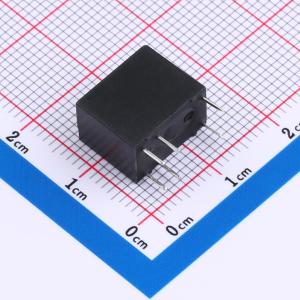

温馨提醒：图片仅供参考，商品以实物为准
NB23-24VDC-C20 0.5A
24V 1A 一组转换:1C(单刀双掷转换)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线圈电压： DC24V 触点形式： 一组转换 引脚数量： 6pin 阻性负载： 0.5A 125VAC
- 品牌名称
- NBC(宝橙)
- 商品型号
- NB23-24VDC-C20 0.5A
- 商品编号
- C48579817
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 2.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 1A@30VDC；500mA@125VAC；300mA@60VDC | |
| 最大切换电压 | 60V@DC；125V@AC | |
| 触点材料 | 银合金 | |
| 额定线圈功率 | 150mW | |
| 线圈电阻 | 31.2Ω |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 1A | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 线圈类型 | - | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -30℃~+70℃ | |
| 长度 | 12.5mm | |
| 宽度 | 7.5mm | |
| 高度 | 10mm |
商品特性
- 线圈功耗低
- 高灵敏度
- 外形小，重量轻，可直接焊接在印刷线路板中
- 外形尺寸：12.5×7.5×10.9mm
