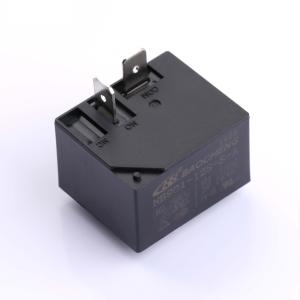

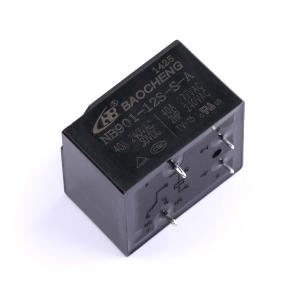

NB901-12S-S-A 40A实物图

温馨提醒：图片仅供参考，商品以实物为准

NB901-12S-S-A 40A

超小型大功率继电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 线圈电压： DC12V 触点形式：一组常开引脚数量： 4pin 阻性负载： 40A 240VAC
品牌名称: NBC(宝橙)
商品型号: NB901-12S-S-A 40A
商品编号: C48579758
商品封装: 插件
包装方式: 托盘
商品毛重: 29.634克(g)

商品参数

	属性	参数值
	商品目录	功率继电器
	线圈电压	12V
	触点形式	一组常开:1A(单刀单掷-常开)
	触点容量(电阻负载)	40A@277VAC；40A@240VAC；40A@30VDC
	最大切换电压	277V@AC；30V@DC
	额定线圈功率	900mW
	触点材料	AgSnO2
	最大切换电流	40A

商品特性

触点切换能力：40A
触点与线圈间耐压：2500VAC
线圈绝缘等级：F级
提供防尘型与塑封型
外形尺寸：32×27 mm， 2×28.5 mm， (20.5) mm
线圈额定电压选项：5V， 6V， 9V， 12V， 15V， 18V， 24V， 48V， 110V (DC)
封装形式：S (塑封形)， D (防尘式)
触点材质：AgSnO₂
触点形式：A (常开)， B (常闭)， C (转换)
外壳高度选项：L (20.5mm 矮壳型)，无 (28.5mm 高壳型)
耐环境温度选项：T-105℃ (105℃产品)，无 (常规耐温产品)
引出片圆孔直径选项：Φ3.1mm，无 (Φ1.6mm)
外形尺寸公差：尺寸 ≤ 1mm 时，公差为 ±0.2mm；尺寸在 1~5 mm 之间时，公差为 ±0.3mm；尺寸 > 5mm 时，公差为 ±0.4mm
安装孔尺寸未注公差为 ±0.1mm
