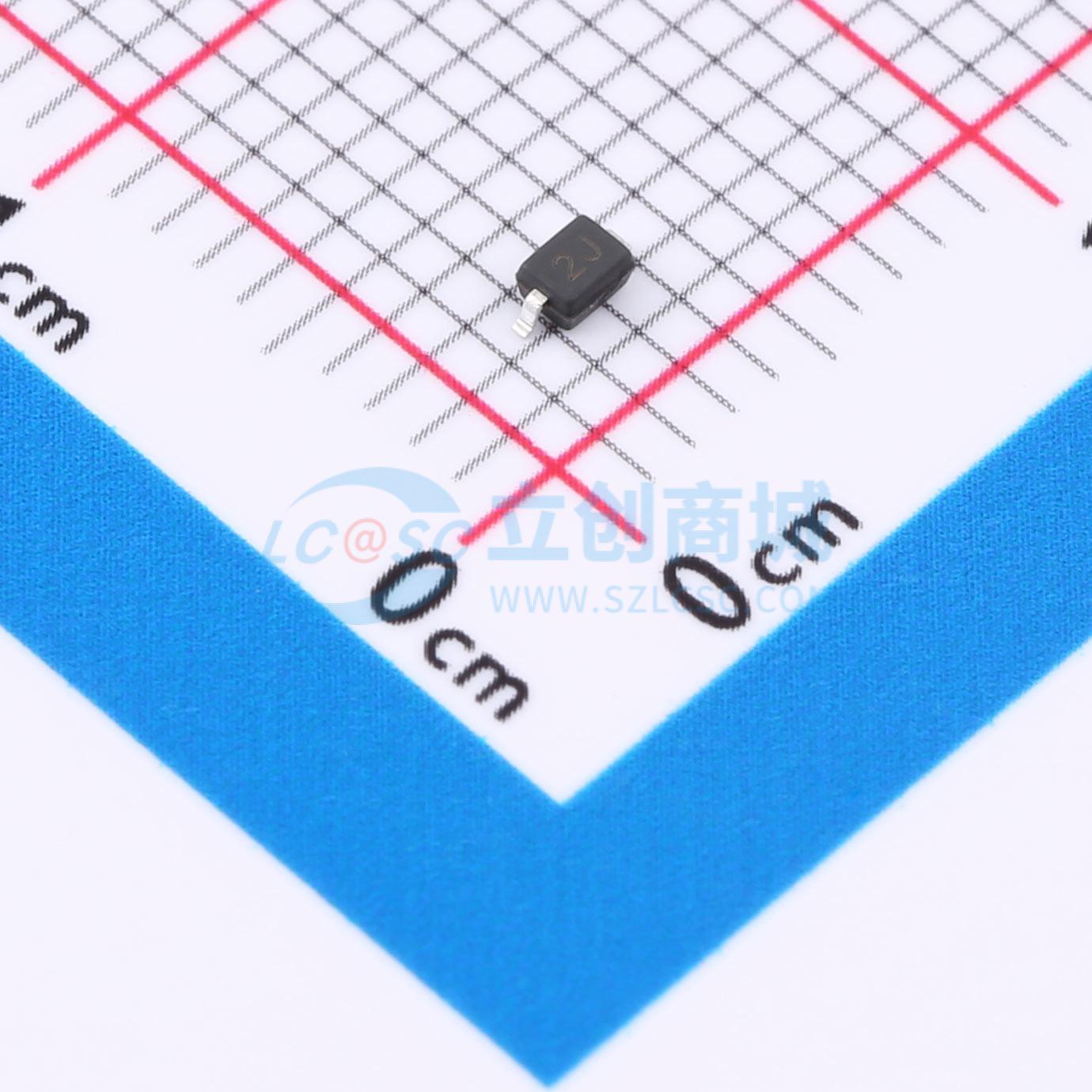

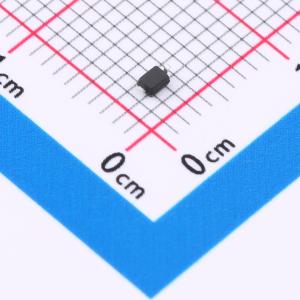

温馨提醒：图片仅供参考，商品以实物为准
SD15C
双向瞬态电压抑制二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性 双向；反向截止电压(Vrwm) 15V；钳位电压 32V；峰值脉冲电流(Ipp) 10A；击穿电压 16.7V；类型 ESD
- 品牌名称
- LGE(鲁光)
- 商品型号
- SD15C
- 商品编号
- C48578692
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 45pF |
商品特性
- 超低漏电流：nA级别
- 工作电压：15V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试
- 空气放电：±15kV
- 接触放电：±8kV
- IEC61000-4-4 (EFT) 40A (5/50ns)
- IEC61000-4-5 (雷击) 6A (8/20μs)
- IEC 61000-4-2 (ESD) 抗扰度测试
- 符合RoHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑、台式机与服务器
- 便携式仪器
- 网络与电信
- 串行与并行端口
- 外围设备
