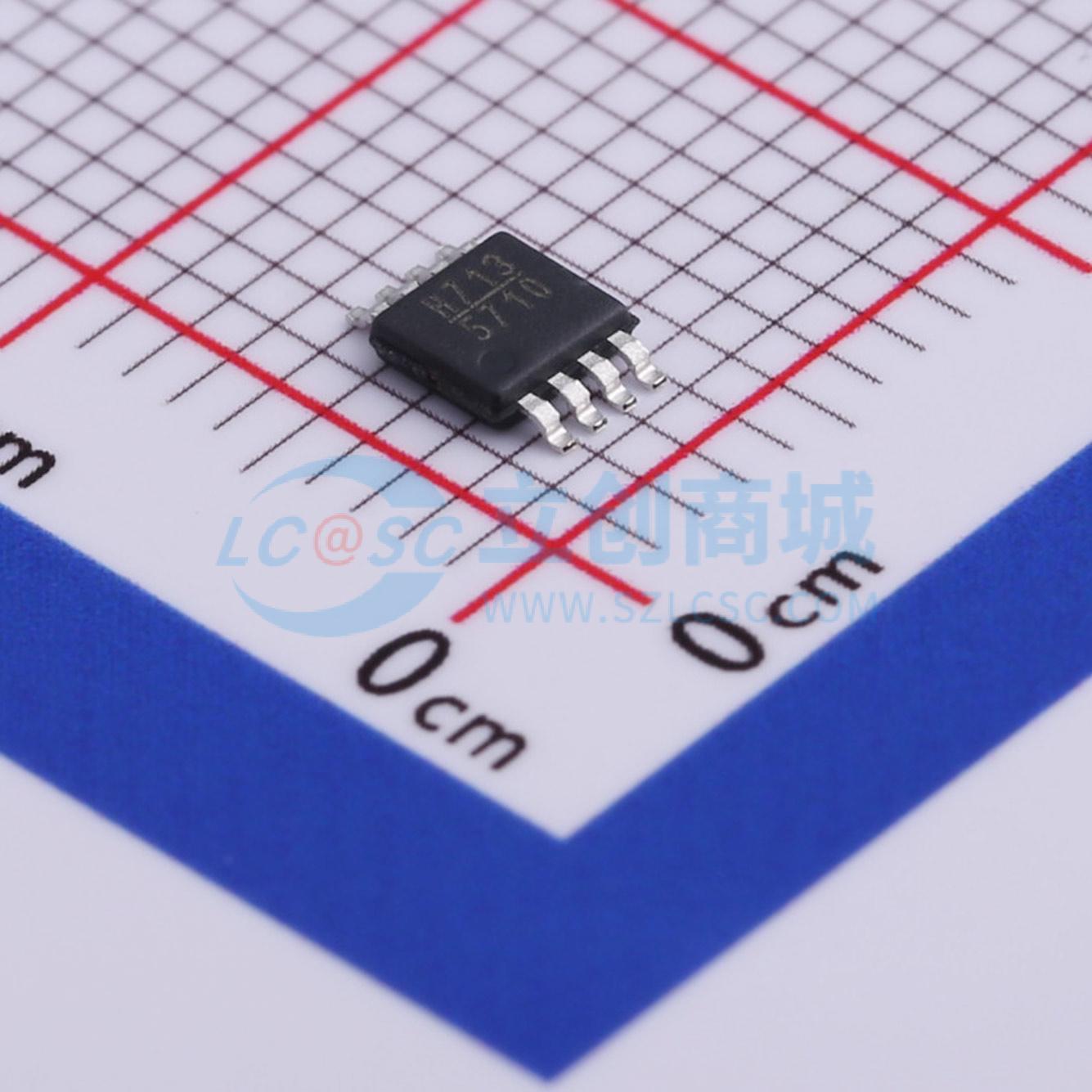

温馨提醒：图片仅供参考，商品以实物为准

HMC713MS8ETR

54 dB、对数检波器/控制器，采用SMT封装，45 - 2700 MHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 54dB、对数检波器/控制器，采用SMT封装，45-2700MHz
品牌名称: ADI(亚德诺)
商品型号: HMC713MS8ETR
商品编号: C496518
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

HMC713MS8(E)对数检测器/控制器非常适合将频率范围在45 MHz至2700 MHz的射频信号转换为与其成比例的直流输出电压。HMC713MS8(E)采用连续压缩技术，可在较宽的输入频率范围内实现54 dB的动态范围和高转换精度。随着输入信号增强，各级放大器依次进入饱和状态，从而精确逼近对数函数。一系列检测器的输出信号相加后转换到电压域，并经过缓冲后驱动OUT输出端。在检测模式下，OUT引脚连接到VSET输入端，可提供17 mV/dB的标称对数斜率和-68 dBm的截距。HMC713MS8(E)还可用于控制器模式，通过向VSET引脚施加外部电压来创建AGC或APC反馈回路。

商品特性

宽动态范围：高达54 dB
高精度：在2.7 GHz频率下，54 dB范围内精度为±1 dB
快速输出响应时间
电源电压：+2.7至+5.5 V
掉电模式
出色的温度稳定性
MSOP-8表面贴装封装：14.8 mm²

应用领域

蜂窝基础设施
WiMAX、WiBro和LTE/4G
功率监测与控制电路
接收信号强度指示（RSSI）
自动增益与功率控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF检波器
	频率	45MHz~2.7GHz
	输入范围	-60dBm~10dBm
	精度	±1dB

	属性	参数值
	工作电压	2.7V~5.5V
	工作电流	17mA
	工作温度	-40℃~+85℃
