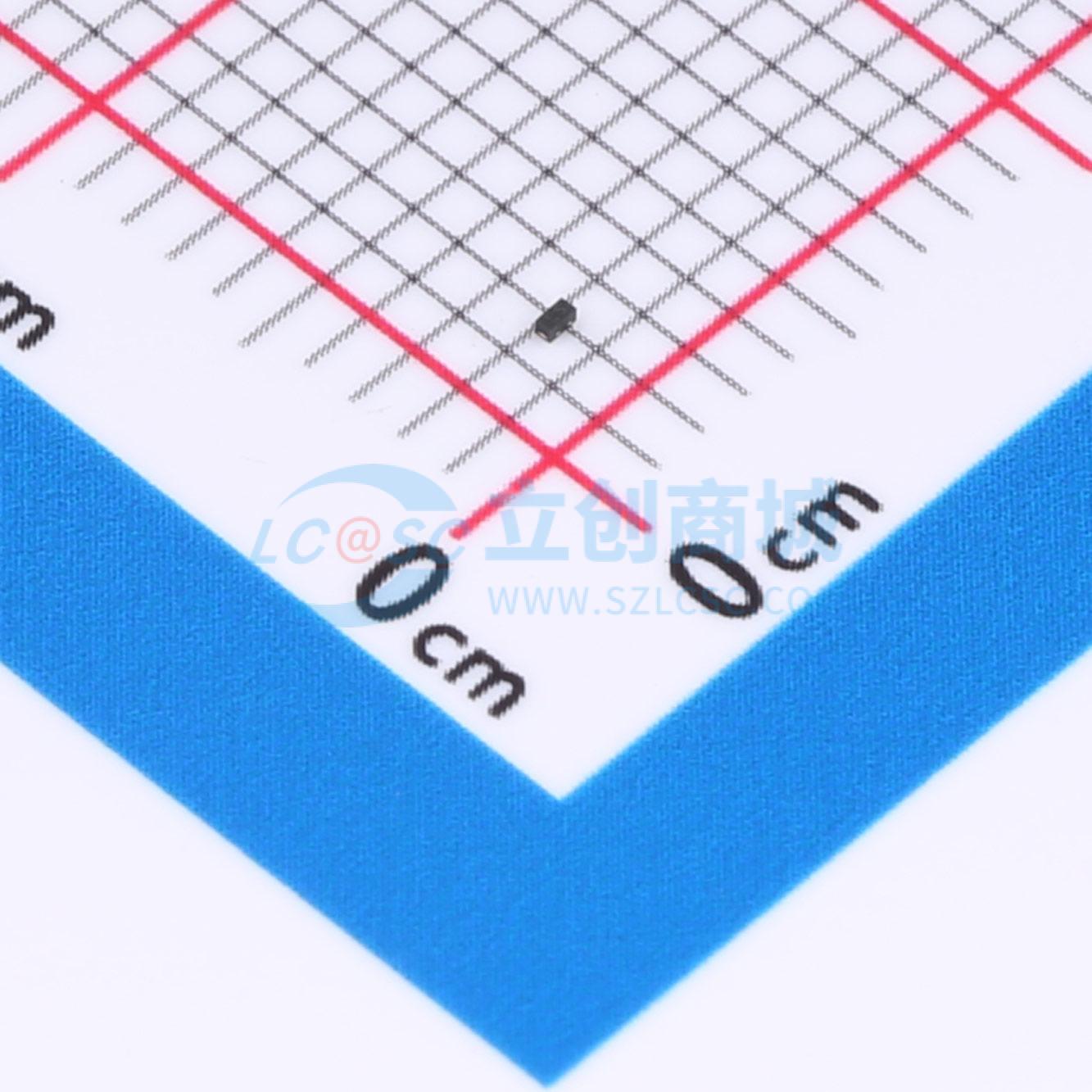

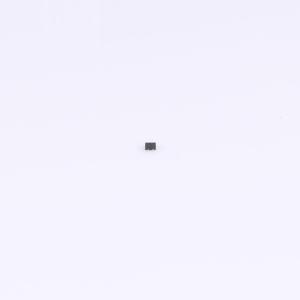

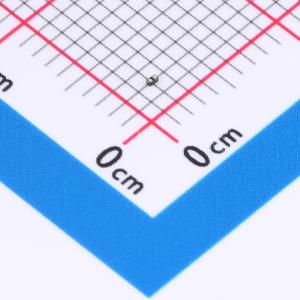

BNAOZ8671BDT-03
3.3V 5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0201封装 低VC 大电流静电保护管
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNAOZ8671BDT-03
- 商品编号
- C48533878
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.018833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.8V | |
| 反向漏电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.25pF |
商品特性
- 峰值脉冲功率40W（tp = 8/20us）
- 采用回滞技术
- 低钳位电压
- 低漏电流
- 超低电容（典型值0.25pF）
- 为高速数据线提供ESD保护
- 符合IEC 61000-4-2标准：接触放电±10kV，空气放电±12kV
- 符合IEC 61000-4-4标准（EFT）：40A（5/50ns）
- 符合IEC 61000-4-5标准（雷击）：5A（8/20μs）
- 符合RoHS标准
应用领域
- USB 3.0
- USB 2.0
- MHL
- HDMI 2.0
- Display Port 1.3
- eSATA
- 统一显示接口
- 数字视频接口
- 以太网
