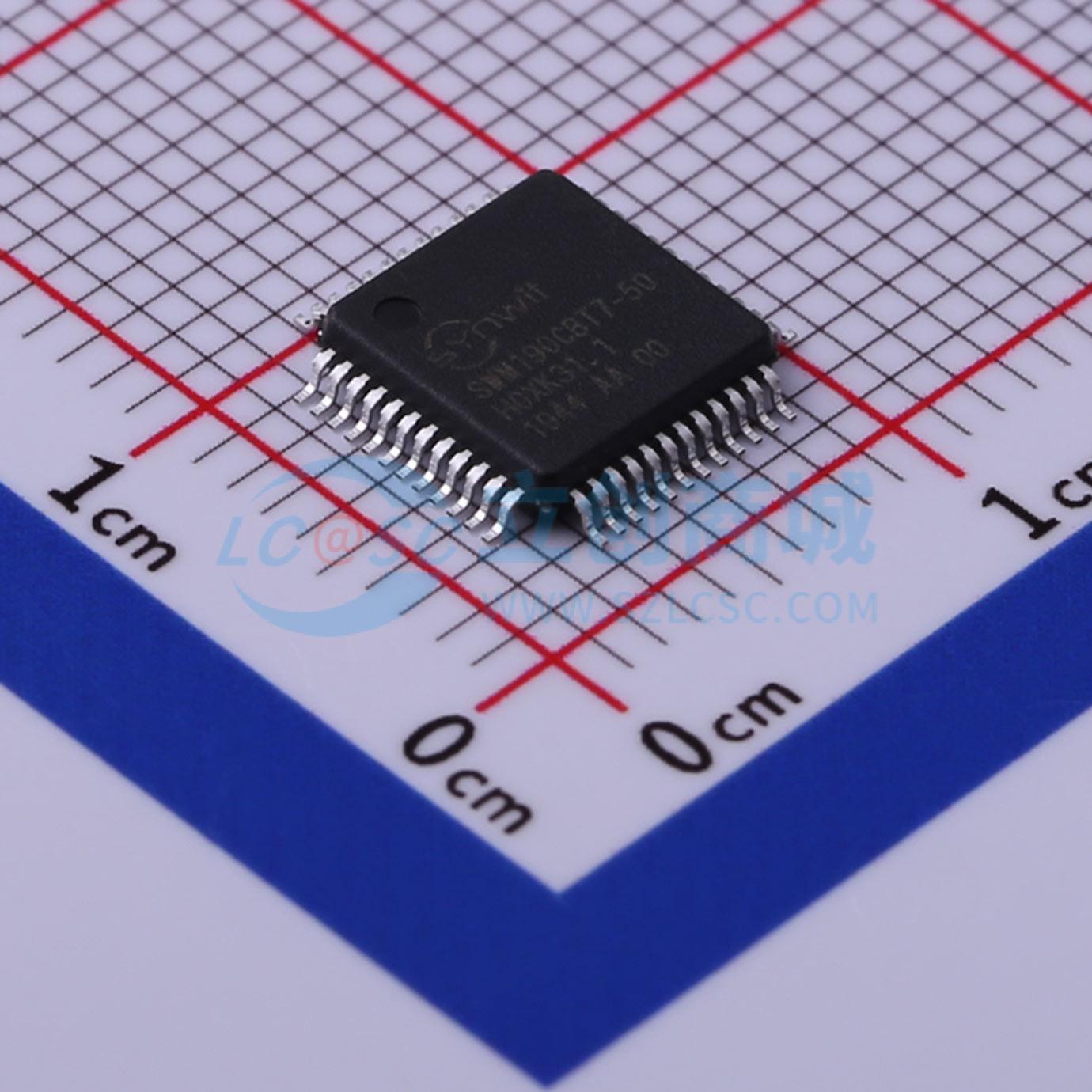

SWM190CBT7-50

SWM190 系列32 位MCU 内嵌ARM Cortex-M0 内核，凭借其出色的性能以及高可靠性、低功耗、代码密度大等突出特点，可应用于工业控制、电机控制、白色家电等多种领域。 SWM190 支持片上包含精度为 1% 以内的 24MHz、48MHz 时钟，并具备片上 PLL 模块，最高支持 60MHz 时钟输出。同时提供最大为 120K 字节的 FLASH 和最大 20K 字节的 SRAM。此外，芯片支持 ISP（在系统编程）操作及 IAP（在应用编程），用户可自定义 BOOT 程序。 SWM190 外设串行总线包括多个 UART 接口、SPI 通信接口（支持主/从选择）及 I2C 接口（支持主/从选择），此外还具有 1 个 32 位看门狗定时器，4 组 32 位加强型定时器（其中 1 组支持 Hall 接口），4 组 24 位基础型定时器，8 路独立通道（互补模式最多 16 通道）28 位的 PWM 发生器，2 个 8 通道（最多 16 通道）12 位、1MSPS 的逐次逼近型 ADC 模块，32 位除法模块，角度计算模块，以及 4 路运算放大器，3 路比较器，同时具备多个兼容 5V 输入引脚，提供欠压检测及低电压复位功能。

• 32 位 ARM Cortex-M0 内核
• 24 位系统定时器
• 工作频率最高 60MHz
• 硬件单周期乘法
• 集成嵌套向量中断控制器（NVIC），提供最多 32 个、4 级可配置优先级的中断通过 SWD 接口烧录
• 内置 LDO 供电电压范围 2.3V 至 3.6V
• 120KB 支持用户定制 ISP（在系统编程）更新用户程序
• 支持自定义 BOOT 程序
• UART*4，具有独立 8 字节 FIFO，最高支持主时钟 16 分频
• SP1*2，具有 8 字节独立 FIFO，支持 SPI、SSI 协议，支持 master/slave 模式
• I2C*2，支持 8 位、10 位地址方式，支持 master/slave 模式
• 独立 8 通道 28 位 PWM 产生器，互补模式下可扩展为 16 通道
• 可设置新周期开始中断，高电平结束中断、刹车中断以及中心对称模式下的半周期中断
• 具有普通、中心对称输出模式
• 死区控制
• 由硬件完成与 ADC 的交互
• 4 路 32 位加强定时器，支持计数器、捕获、脉冲发送等功能，1 路支持 HALL 接口
• 4 路 24 位基础定时器
• 32 位看门狗定时器，溢出后可配置触发中断或复位芯片
• 内置低功耗定时器模块，使用内部 32KB 时钟，休眠计数并自唤醒
• DMA 模块共计 4 通道，支持 UART/SPI/ADC 模块及存储模块间数据交互
• 支持 32 位整数除法、整数求余、整数或小数开方运算
• 除法实现约 30 个时钟周期
• 整数开方约 16 个时钟周期，小数开方约 30 个时钟周期
• 旋转坐标计算模块已知角度计算 sin/cos/arctan 值，结果为 14bit，可保证 11bit 有效值
• GPIO 最多可达 51 个 GPIO
• 非模拟复用 IO 支持 5V 输入
• 可配置 4 种 IO 模式
• 上拉输入
• 下拉输入
• 推挽输出
• 开漏输出
• 触发类型设置（边沿检测、电平检测）
• 触发边沿设置（上升沿、下降沿、双边沿）
• 触发电平设置（高电平、低电平）
• 2 路 12 位 8 通道高精度 SAR ADC
• 采样率高达 1MSPS
• 支持 single/scan 两种模式
• 独立结果寄存器
• 提供独立 FIFO
• 可由软件/PWM/TIMER 触发
• 支持 DMA
• 3 路模拟比较器
• 4 路运算放大器
• 欠压检测支持 2.7V 欠压检测

• 工业控制
• 电机控制
• 白色家电
