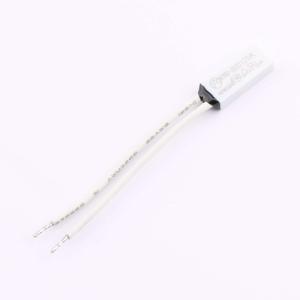

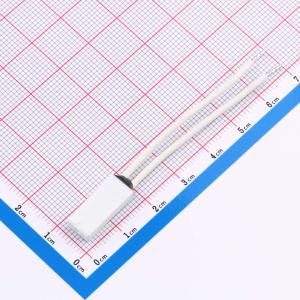

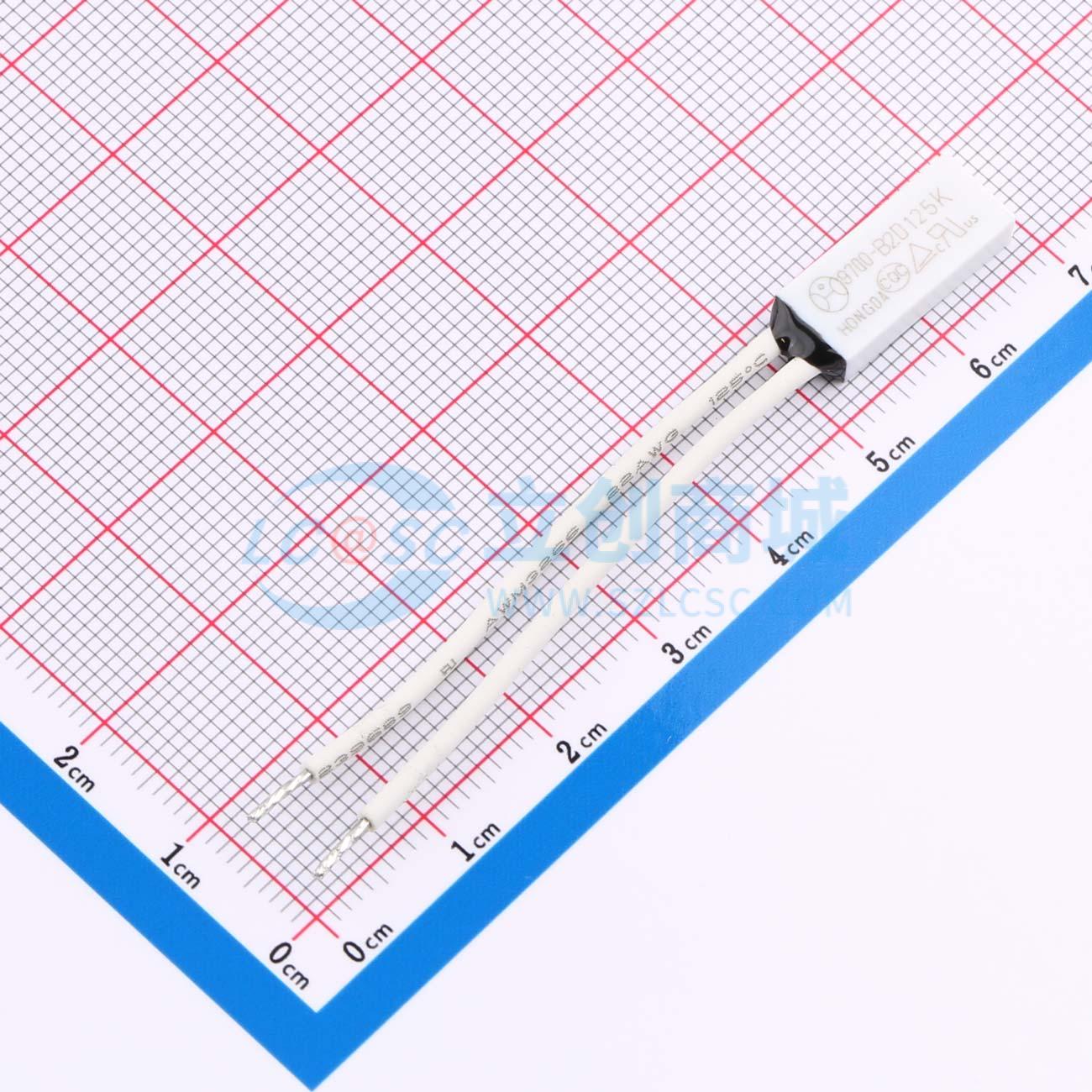

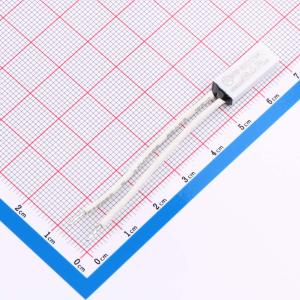

9700-B2D-125K5
热保护器，塑壳，常开，标准复位
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 热保护器 250V5A 16.5*7.1*3.5塑壳 常开 L=50
- 品牌名称
- Hongda(泓达)
- 商品型号
- 9700-B2D-125K5
- 商品编号
- C48392788
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 1.332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温控开关 | |
| 类型 | 机械式 | |
| 动作温度 | 125℃ | |
| 复位温度 | 83℃ | |
| 动作温度精度 | ±5℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 250V | |
| 工作电流 | 5A | |
| 欠温(冷)检测 | 不支持 | |
| 电路结构 | 单刀单掷 | |
| 功能特性 | - |
商品概述
9700-B2D热保护器采用定温双金属片作为敏感元件。当温度或电流升高产生的热量传递到双金属碟片上，达到额定动作温度时便迅速动作，使触点断开以切断电路；当温度下降到预定复位温度设定值时，双金属碟片迅速恢复，使触点闭合以接通电路。该热保护器具有体积小、触点容量大、动作灵敏、寿命长等特点。其塑壳尺寸为16.5×7.1×3.5mm，白色引线长度L=50±2mm，全剥长度5±1mm并上锡。触点状态为常开，电气参数为250V5A/125V5A，动作温度为125±5℃，复位类型为标准复位。接触电阻初始值≤50mΩ，引线两端绝缘耐压为1800VAC/0.5mA, 2S不闪络击穿。引线可承受3kg拉力不脱胶松动，使用寿命为10000次。产品执行标准GB14536.1-2008，符合ROHS指令。
商品特性
- 采用定温双金属片作为敏感元件
- 体积小，触点容量大
- 动作灵敏，寿命长
- 塑壳尺寸为16.5×7.1×3.5mm
- 白色引线长度L=50±2mm，全剥长度5±1mm并上锡
- 触点状态为常开
- 电气参数为250V5A/125V5A
- 动作温度为125±5℃，复位类型为标准复位
- 接触电阻初始值≤50mΩ
- 引线两端绝缘耐压为1800VAC/0.5mA, 2S不闪络击穿
- 引线可承受3kg拉力不脱胶松动
- 使用寿命为10000次
- 产品执行标准GB14536.1-2008，符合ROHS指令
应用领域
- 洗衣机电机
- 空调风扇电机
- 干衣机电机
- 水泵电机
- 变压器
- 镇流器
- 电动工具
- 汽车直流电机
- 微波炉电机
- 抽油烟机电机
- 电子组件
- 电热电器
