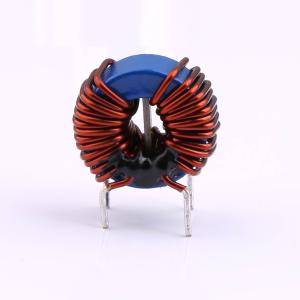

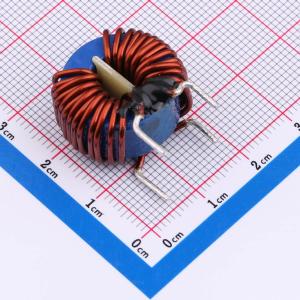

XRNMJ2018-153MV1L0
XRNMJ2018 15mH 1.0线 立式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超微晶共模电感 电感量：15mH@@测试条件：1KHZ/0.25V@@额定电流：10A@@饱和电流：25A@@直流电阻：35mΩ@@线径：1.0线@立式
- 品牌名称
- XR(祥如)
- 商品型号
- XRNMJ2018-153MV1L0
- 商品编号
- C48391602
- 商品封装
- DIP-4P,D=26mm
- 包装方式
- 托盘
- 商品毛重
- 16.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | 15mH@1kHz | |
| 额定电流 | 10A | |
| 阻抗@频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | - | |
| 耐电压 | 2kV | |
| 直流电阻(DCR) | 35mΩ | |
| 工作温度 | -25℃~+105℃ | |
| 绝缘电阻 | - |
商品概述
该产品为一款采用纳米晶磁芯的共模扼流圈，型号为NMJ201815mH1.0linevertical，其物理尺寸为2018，标称电感值为15mH，额定电流为1.0A，并采用垂直绕线结构。由于纳米晶材料的特性，不同生产批次的磁芯在磁导率上可能存在差异，因此电感量控制在标称值的±30%范围内。正常的电感量偏差对电感器的整体性能影响较小。
应用领域
- 音视频设备
- 办公自动化设备
- 家用电器
- 信息服务设备
