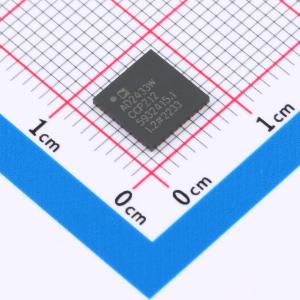

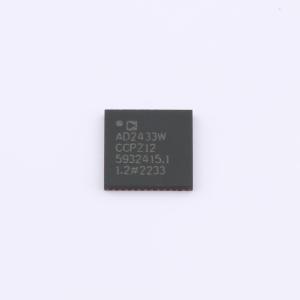

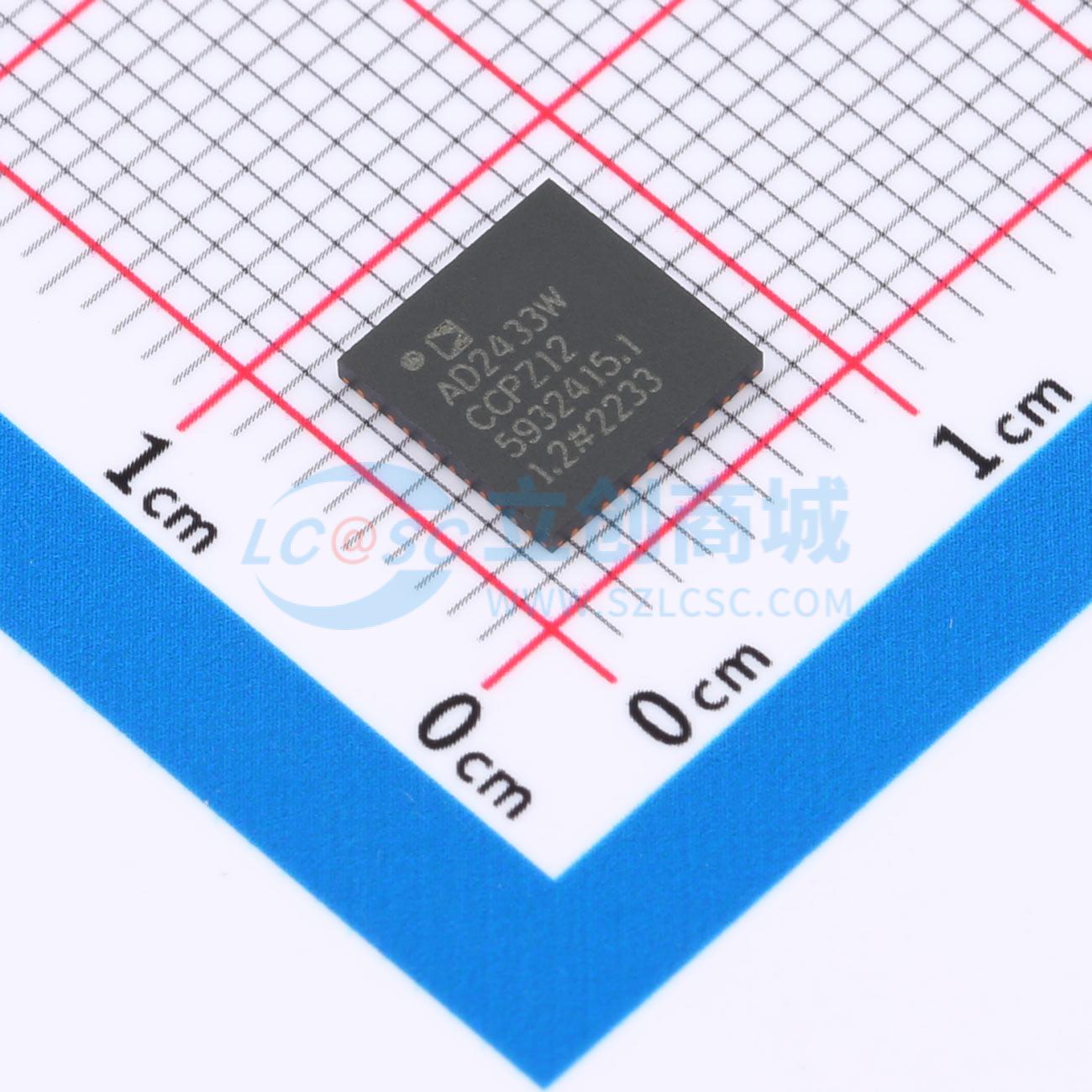

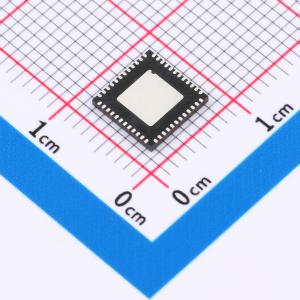

AD2433WCCPZ12-RL

汽车音频总线（A²B）可在节点间实现长达15米的多通道I²S/TDM连接。它将双向同步脉冲编码调制（PCM）数据（如数字音频）、时钟和同步信号嵌入到单根非屏蔽双绞线（UTP）差分电缆中。A²B支持直接点对点连接，并允许不同位置的多个节点以菊花链形式连接，参与和/或使用时分复用通道内容。 A²B是一种单主节点、多从节点系统，其中主机控制器处的收发器为主节点。主节点为所有从节点生成时钟、同步和帧。主A²B收发器可通过控制端口（I²C/SPI）进行编程，以实现配置和回读。控制端口协议的扩展嵌入在A²B数据流中。这允许直接访问从收发器上的寄存器和状态信息，以及实现从主机到从节点中外设的I²C到I²C、SPI到I²C或SPI到SPI通信。从节点之间的SPI到SPI通信可直接进行，无需主节点参与。 收发器可通过多通道I²S/TDM接口直接连接到通用数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）、麦克风、模数转换器（ADC）、数模转换器（DAC）和编解码器。它还提供脉冲密度调制（PDM）接口，可直接连接多达四个PDM数字麦克风。 最后，收发器还支持A²B总线供电功能，即主节点通过与通信链路相同的菊花链双绞线电缆向从节点提供电压和电流。

• 线路拓扑：单主节点，最多16个从节点。节点间最长75米，电缆总长度最长80米
• 远距离通信：同步数据、多通道I2S/TDM到I2S/TDM、时钟同步、所有节点相位对齐、节点间低延迟通信、控制和状态信息、I2C到I2C、远距离GPIO
• 总线供电或从节点本地供电
• 可通过SigmaStudio/SigmaStudio +图形化软件工具进行配置
• 通过AEC - Q100汽车应用认证
• 可配置为A²B总线主节点或从节点
• 可通过I²C和SPI接口进行编程
• 8位至32位多通道I2S/TDM接口，I2S/TDM/PDM可编程数据速率，最多32个上行和32个下行通道
• 主节点或从节点上4个高动态范围麦克风的PDM输入
• 最多4个PDM麦克风可与I2S/TDM同时工作
• 每个收发器都有唯一ID寄存器
• 支持交叉或直通电缆连接
• 可编程设置以优化EMC性能

• 分布式音频系统
• 个人音频区域
• 车内通信
• 智能/远程调谐器模块
