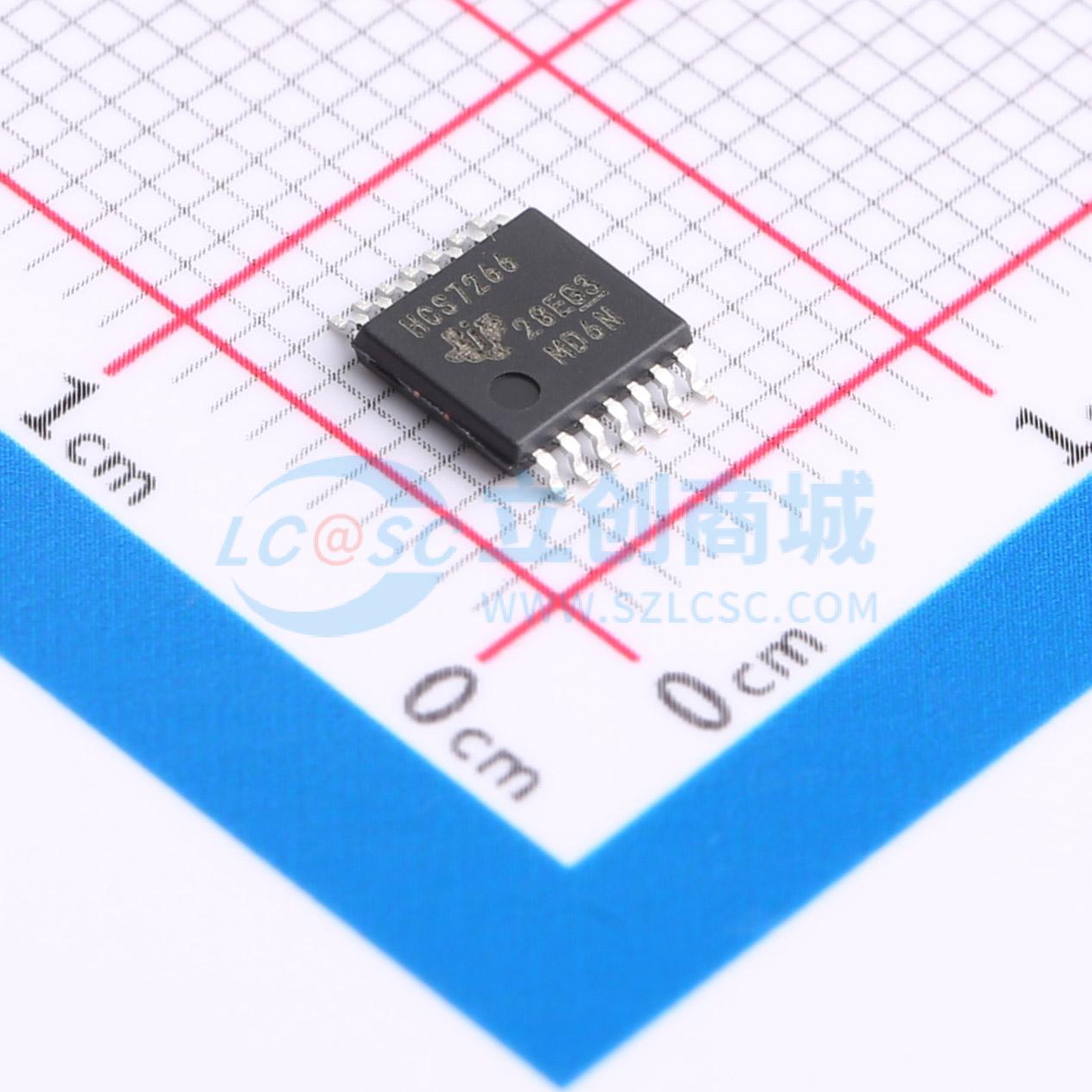

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS7266PWR
具有施密特触发输入的四路双输入异或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS7266 具有施密特触发输入的四路 2 输入异或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS7266PWR
- 商品编号
- C4472736
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
此器件包含四个具有施密特触发输入的独立双输入异或非门。每个逻辑门以正逻辑执行布尔函数 Y = 非A ⊕ B。
商品特性
- 宽工作电压范围:2 V 至 6 V
- 施密特触发输入可适配慢速或高噪声输入信号
- 低功耗
- Icc 典型值为 100 nA
- 输入泄漏电流典型值为 ±100 nA
- 电压为 5 V 时，输出驱动为 ±7.8 mA
- 工作环境温度范围:-40℃ 至 +125℃
应用领域
- 检测输入信号中的相位差
- 创建可选的逆变器/缓冲器
