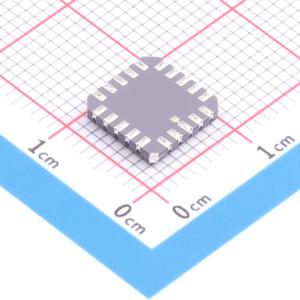

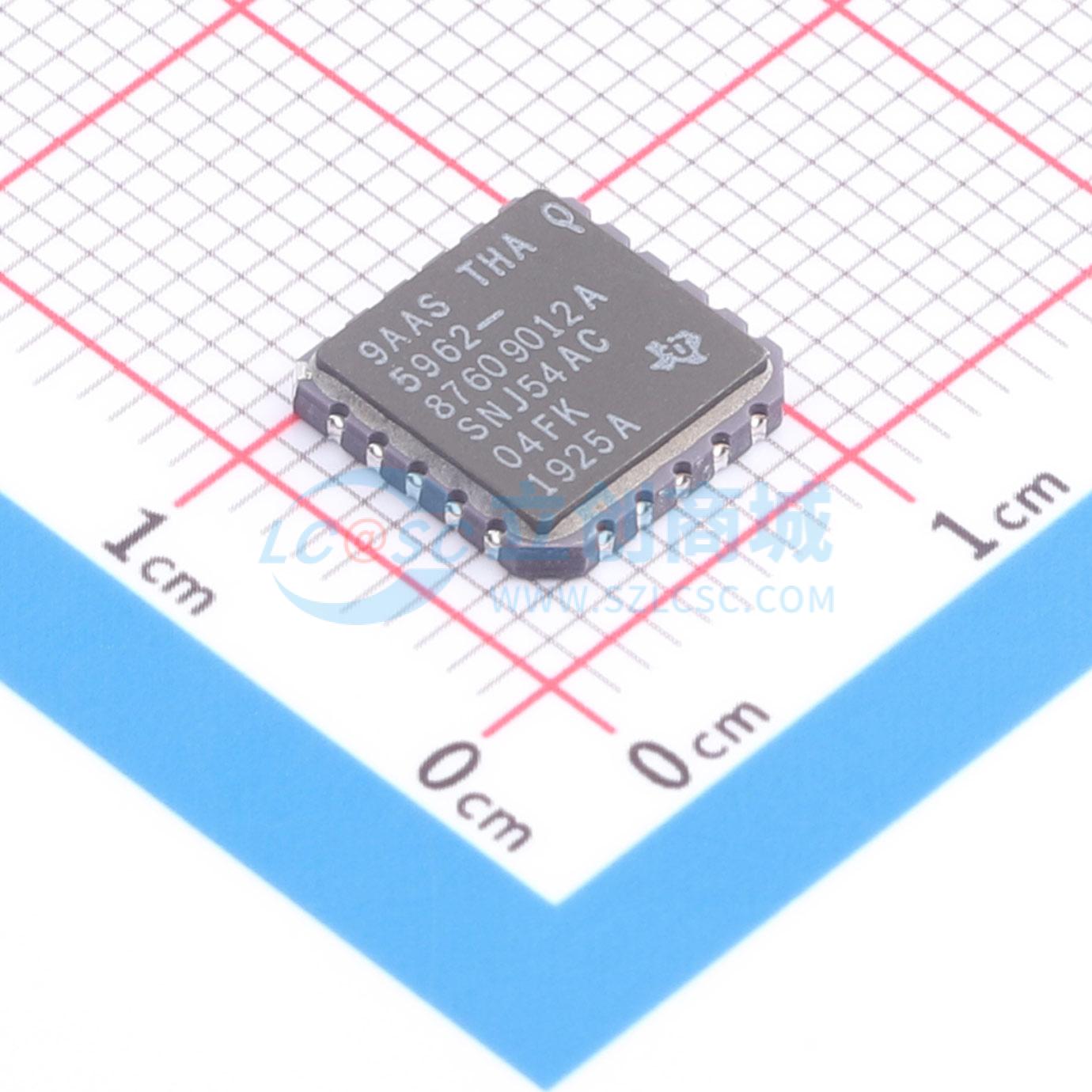

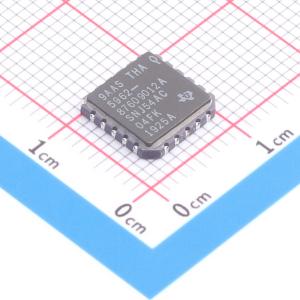

温馨提醒：图片仅供参考，商品以实物为准
SNJ54AC04FK
SNJ54AC04FK
- 描述
- SN54AC04 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54AC04FK
- 商品编号
- C4472185
- 商品封装
- LCC-20(8.9x8.9)
- 包装方式
- 管装
- 商品毛重
- 1.164334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 非门 | |
| 通道数 | 6 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.1V；3.15V；3.85V | |
| 输入低电平(VIL) | 1.35V；900mV；1.65V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 54AC | |
| 传播延迟(tpd) | 9ns@3.3V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 1 |
商品概述
AC04器件包含六个独立的反相器。这些器件执行布尔函数Y = Ā。这些器件可用于同步反相时钟输入、去抖开关以及反相数字信号。SNX4AC04器件的工作VCC范围为2V至6V。
商品特性
- VCC工作电压范围为2V至6V
- 输入端可承受电压达6V
- 5V下最大tp为7ns
应用领域
- 同步反相时钟输入
- 消抖一个开关
- 反转一个数字信号
