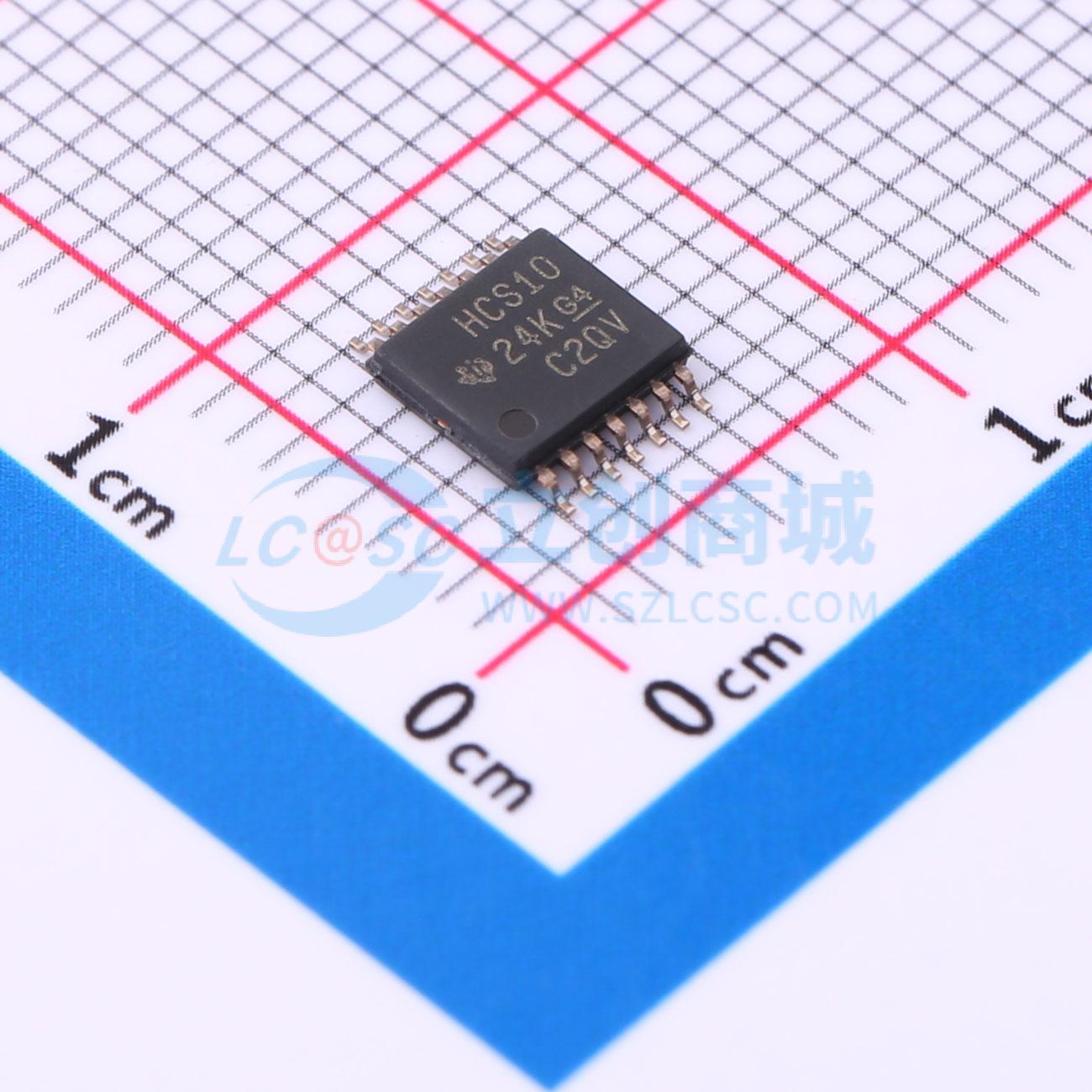

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS10PWR
带施密特触发器输入的三3输入与非门
- 描述
- SN74HCS10 具有施密特触发输入的三路 3 输入与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS10PWR
- 商品编号
- C4471991
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
该器件包含三个带有施密特触发输入的独立三输入与非门。每个门在正逻辑下实现布尔函数 Y = A · B · C。
商品特性
- 工作电压范围为 2 V 至 6 V
- 施密特触发输入可处理缓慢或带噪声的输入信号
- 低功耗
- 典型Icc为100nA
- 典型输入漏电流为±100nA
- 5 V 电压下输出驱动能力为±7.8 mA
- 扩展环境温度范围为 -40℃ 至 +125℃，TA
应用领域
- 报警/防篡改检测电路
- S-R锁存器
