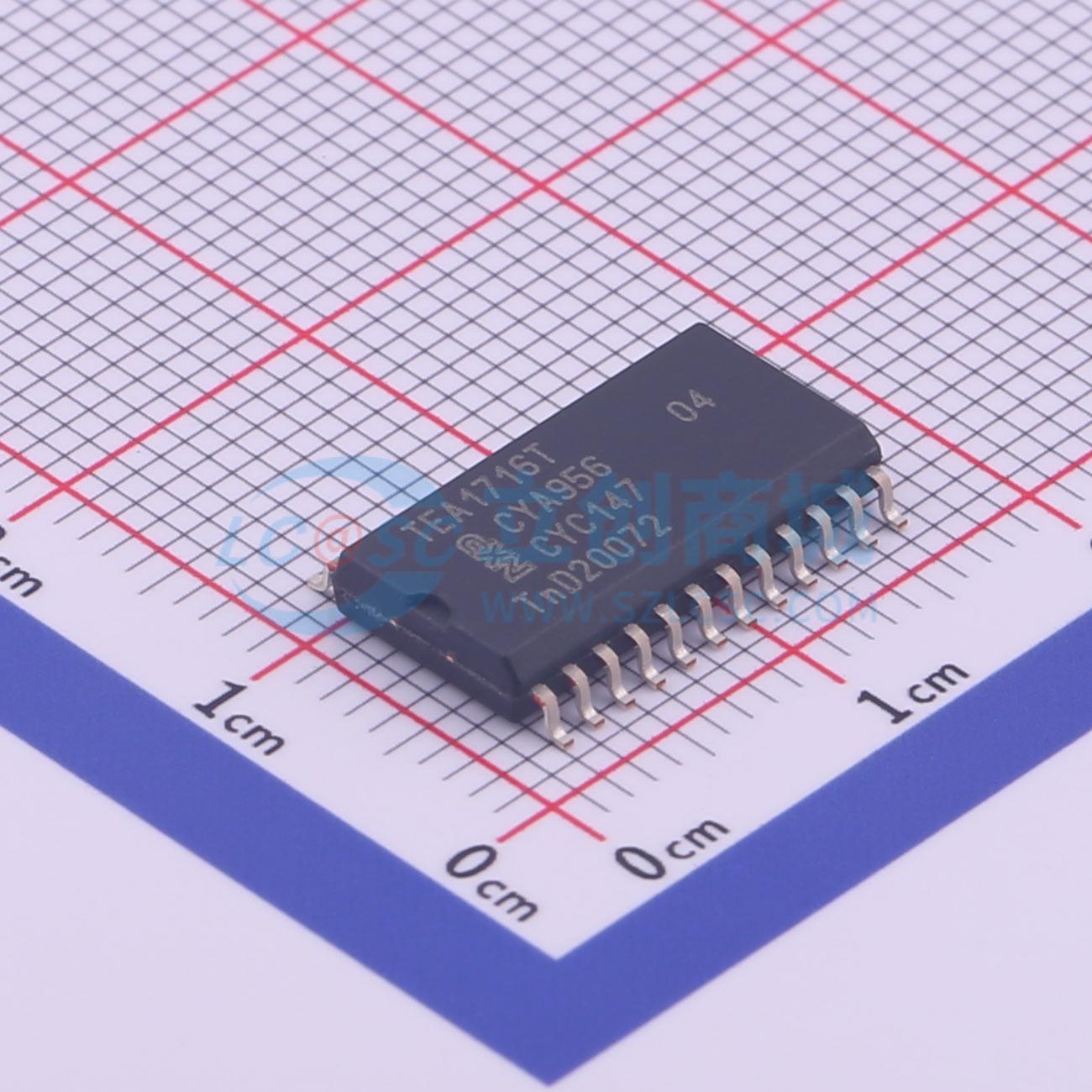

温馨提醒：图片仅供参考，商品以实物为准

TEA1716T/2,518

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TEA1716T 在一个多芯片IC 中集成了功率因数校正控制器(PFC)和半桥谐振变换器（HBC），可驱动升压转换器的分立MOSFET 和谐振半桥中的两个分立功率MOSFET。通过在高功率时实行准谐振(QR)工作和在低功率时实行准谐振工作与谷值跳跃来实现PFC 的高效工作。内置的过流保护（OCP）、过压保护（OVP）以及退磁检测功能可确保控制器在所有条件下安全工作。HBC 模块是一个高压控制器，用于零电压开关LLC 谐振转换器。该模块含有一个高压电平转换电路和多个保护电路，其中包括过流保护、开路保护、容性模式保护和通用闭锁保护输入。该高压芯片采用专有的高压双极性CMOS-DMOS 功率逻辑工艺制造，支持直接从整流后的通用市电电压高效启动。低电压硅上绝缘芯片（SOI）用于精确、高速保护功能和控制。TEA1716T 控制的PFC 电路和谐振转换器都非常灵活，适用于较宽的市电电压范围内的各种应用。TEA1716T 在单一芯片中集成PFC 和HBC 控制器，是LCD 和等离子电视电源控制的理想之选。使用TEA1716T 可轻松设计功率范围从90 W 至500 W 的高功效和高可靠性电源，仅需很少的外部元器件。TEA1716T 的集成突发模式和电源管理功能支持实施满足用能产品指令(EuP)lot 6（待机模式下 <0.5 W）要求的谐振应用。
品牌名称: NXP(恩智浦)
商品型号: TEA1716T/2,518
商品编号: C493584
商品封装: SO-24-300mil
包装方式: 编带
商品毛重: 0.98克(g)

商品参数

商品概述

TEA1716T 在一个多芯片IC 中集成了功率因数校正控制器(PFC)和半桥谐振变换器（HBC），可驱动升压转换器的分立MOSFET 和谐振半桥中的两个分立功率MOSFET。通过在高功率时实行准谐振(QR)工作和在低功率时实行准谐振工作与谷值跳跃来实现PFC 的高效工作。内置的过流保护（OCP）、过压保护（OVP）以及退磁检测功能可确保控制器在所有条件下安全工作。 HBC 模块是一个高压控制器，用于零电压开关LLC 谐振转换器。该模块含有一个高压电平转换电路和多个保护电路，其中包括过流保护、开路保护、容性模式保护和通用闭锁保护输入。该高压芯片采用专有的高压双极性CMOS-DMOS 功率逻辑工艺制造，支持直接从整流后的通用市电电压高效启动。低电压硅上绝缘芯片（SOI）用于精确、高速保护功能和控制。 TEA1716T 控制的PFC 电路和谐振转换器都非常灵活，适用于较宽的市电电压范围内的各种应用。TEA1716T 在单一芯片中集成PFC 和HBC 控制器，是LCD 和等离子电视电源控制的理想之选。使用TEA1716T 可轻松设计功率范围从90 W 至500 W 的高功效和高可靠性电源，仅需很少的外部元器件。 TEA1716T 的集成突发模式和电源管理功能支持实施满足用能产品指令(EuP)lot 6（待机模式下 <0.5 W）要求的谐振应用。

商品特性

一般特性：
- 集成PFC 和HBC 控制器
- 可在通用的市电电源下工作（交流70 - 276 V）
- 高度集成使得设计所需外部元器件数量较少、成本效益高
- 集成突发模式感测
- 符合用能产品指令(EuP)lot 6
- 有使能输入，用以单独启用PFC，或者启用PFC 和HBC 控制器
- 片内高压启动电源
- 独立工作模式或外部直流电源给IC 供电
PFC 控制器特性：
- 导通时间受控的临界工作模式
- 谷低/零电压开关可以最大限度减小开关损耗
- 频率限止以减小开关损耗
- 精确的升压调整
- 带软启动和软停止突发模式开关
HBC 控制器特性：
- 集成高压电平转换器
- 可调的最小和最大频率
- 最大500 kHz 的半桥开关频率
- 自适应非重叠时间
- 有突发模式开关
保护特性：
- 系统错误时安全重启模式
- 通用闩锁保护输入用于输出过压保护或外部温度保护
- 超时和重启保护定时器
- 过温保护
- 两种控制器都有软（重）启动
- 市电电源（掉电），升压电压，IC 电源和输出电压均有欠压保护
- 用于两种控制器的过流调节和保护
- 用于升压电压的精确过压保护
- 用于HBC 控制器的容性模式保护

应用领域

液晶电视
等离子电视
笔记本电脑适配器
台式电脑和一体机

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器+AC-DC控制器
	工作电压	14.1V~21V
	拉电流(IOH)	600mA
	灌电流(IOL)	1.2A

	属性	参数值
	开关频率	500kHz
	工作电流	3.2mA
	静态电流(Iq)	220uA
	工作温度	-40℃~+150℃
