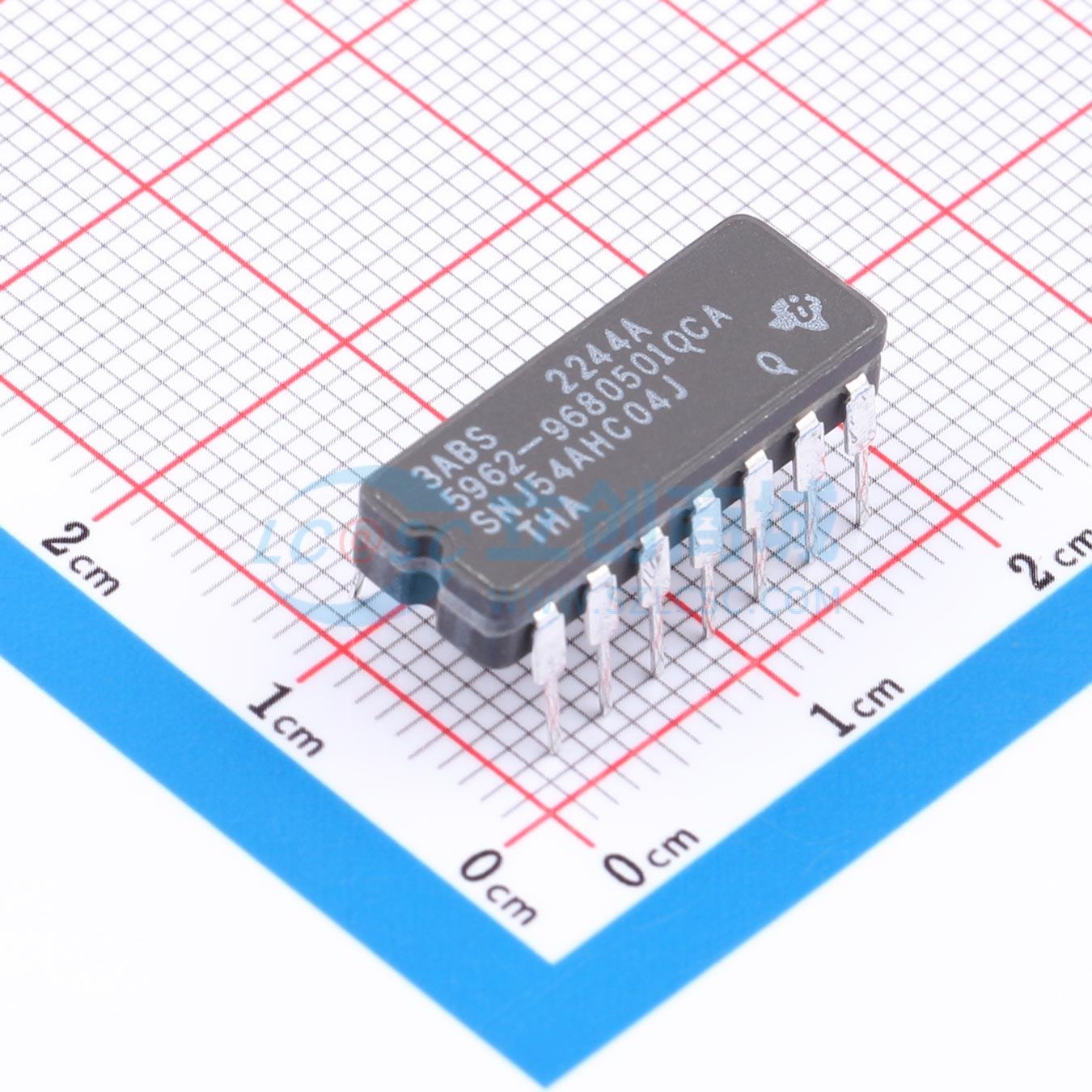

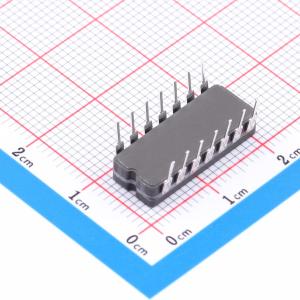

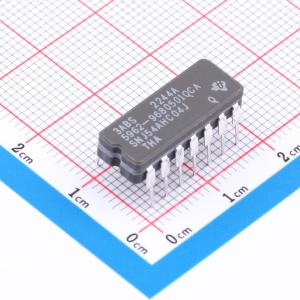

温馨提醒：图片仅供参考，商品以实物为准
SNJ54AHC04J
SNJ54AHC04J
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54AHC04 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54AHC04J
- 商品编号
- C4471178
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 47.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 50mA | |
| 拉电流(IOH) | 50mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 900mV；1.65V；500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；2.9V；1.9V；3.8V；2.48V | |
| 输出低电平(VOL) | 500mV；500mV；100mV；100mV；100mV | |
| 传播延迟(tpd) | 5.3ns@5V,50pF | |
| 系列 | AHC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
该产品为六反相器，包含SN74AHC04、SN54AHC04两种型号，器件包含六个独立反相器，可实现布尔函数Y = 非A。应力超出最大额定值可能会造成器件永久性损坏，长期处于最大额定条件下可能影响器件可靠性。
商品特性
- 工作电压范围为2V~5.5V
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，对应测试等级为人体模型2000V、机器模型200V、充电器件模型1000V
- 提供多种封装规格可供选择
- 所有未使用的输入端必须接VCC或GND，以保证器件正常工作
- 工作温度范围最高可扩展至125℃
- 可提供符合不同环保要求的产品选项，包括符合欧盟RoHS要求、无铅、低卤素要求等
