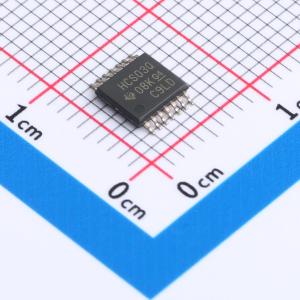

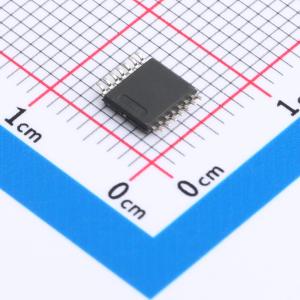

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS03QPWRQ1
带漏极开路输出和施密特触发输入的汽车级四路2输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS03-Q1 汽车类施密特触发输入四通道 2 输入正与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS03QPWRQ1
- 商品编号
- C4470747
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V~3V | |
| 输出低电平(VOL) | 100mV；300mV；330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 合并电源良好信号
- 合并使能信号
