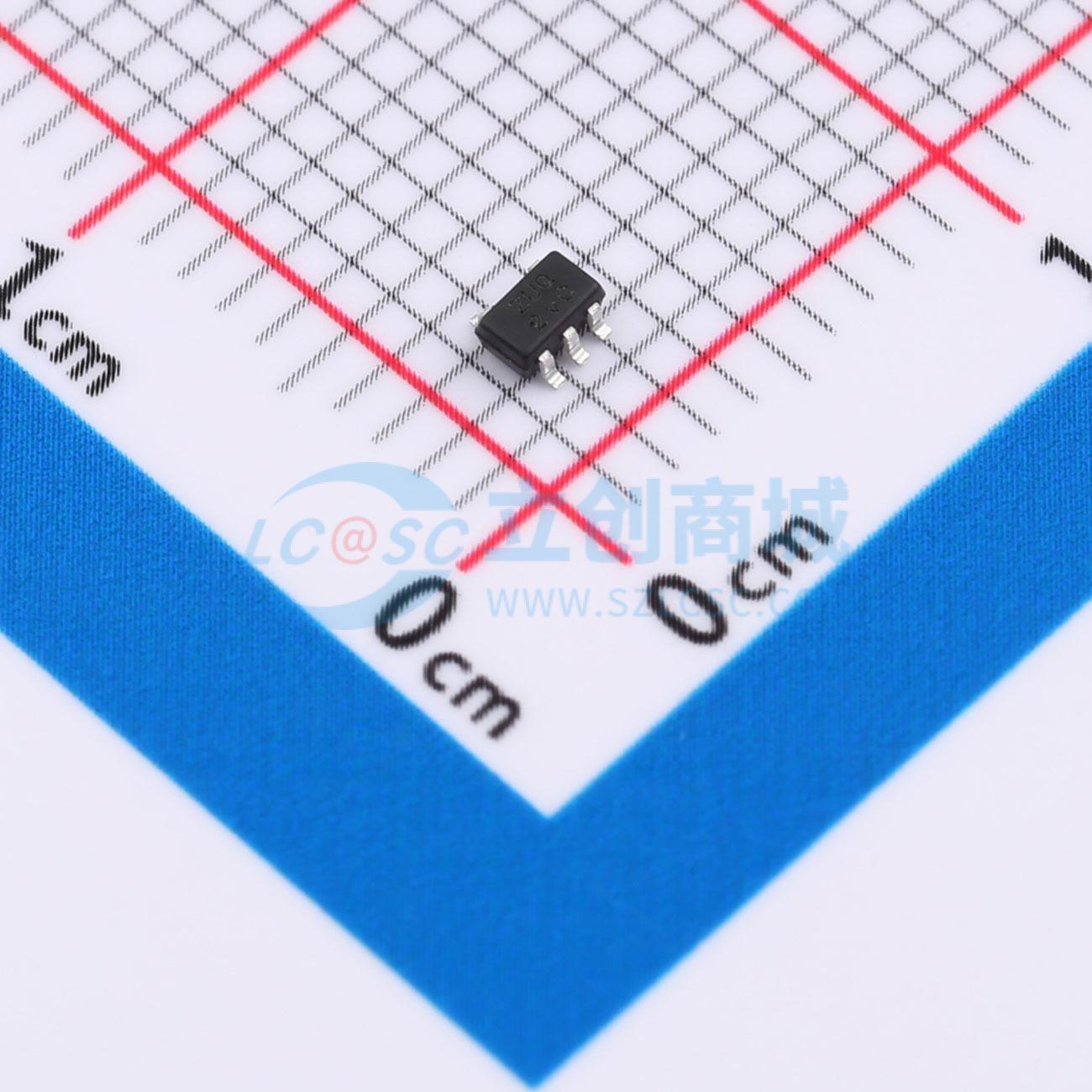

温馨提醒：图片仅供参考，商品以实物为准
74AHCT1G08QSE-7
单路二输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AHCT1G08Q 是一款符合汽车应用标准的单路二输入正与门，具有标准推挽输出。该器件设计用于 4.5V 至 5.5V 的电源电压范围。此门实现正布尔函数：Y = A • B 或 Y = (A + B(上划线))(上划线)
- 品牌名称
- DIODES(美台)
- 商品型号
- 74AHCT1G08QSE-7
- 商品编号
- C4470372
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.94V；4.4V | |
| 输出低电平(VOL) | 550mV；100mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
