温馨提醒：图片仅供参考，商品以实物为准

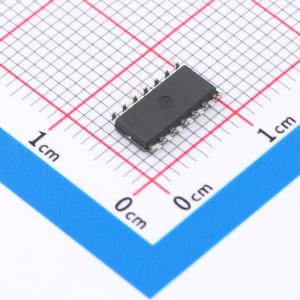

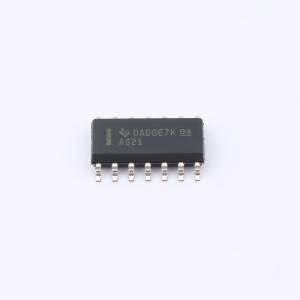

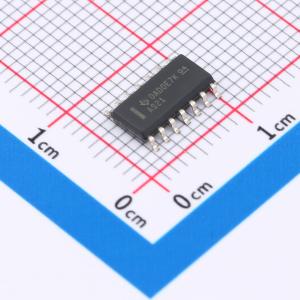

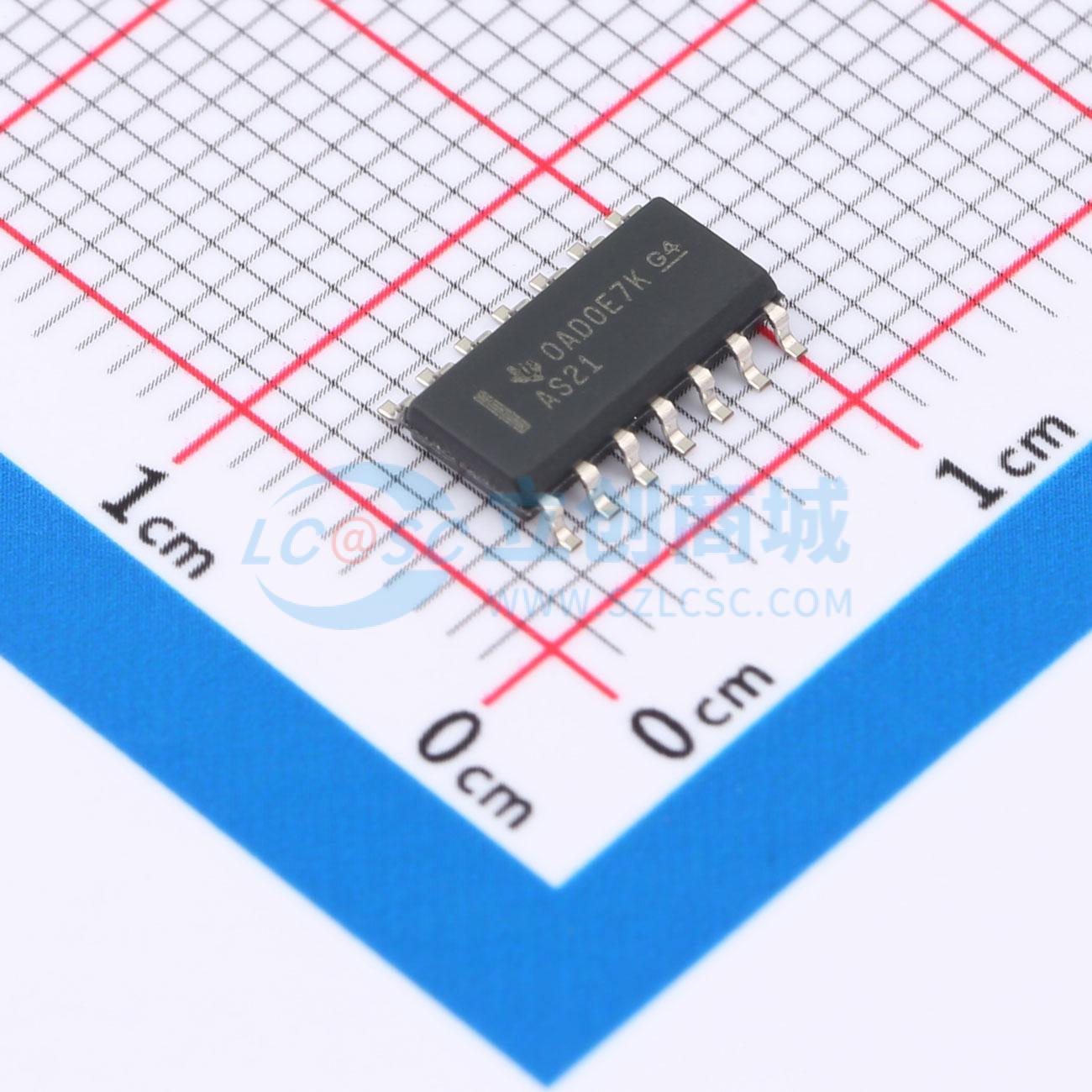

SN74AS21D
双4输入正与门
- 描述
- SN74AS21 2 通道、4 输入、4.5V 至 5.5V 超高速 (4ns) 双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AS21D
- 商品编号
- C4469902
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 2mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74AS系列 | |
| 传播延迟(tpd) | 6ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
封装选项包括塑料小外形(D)封装、陶瓷芯片载体(FK)，以及标准塑料(N)和陶瓷(J) 300-mil 双列直插封装。这些器件包含两个独立的4输入正与门，在正逻辑下实现布尔函数 Y = A·B·C·D 或 Y = Ā + B̄ + C̄ + D̄。SN74ALS21A和SN74AS21的工作温度范围为 0℃ 至 70℃。
