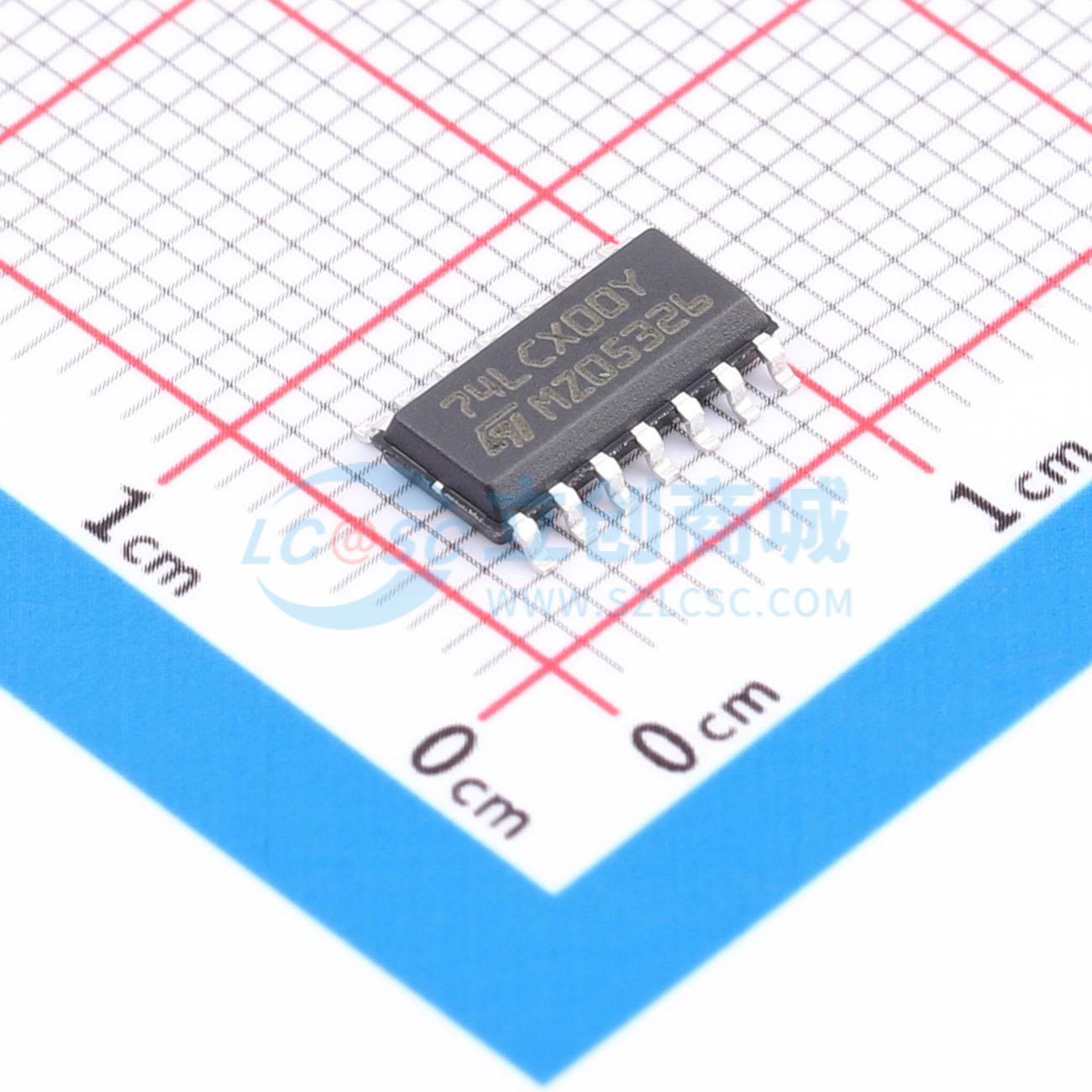

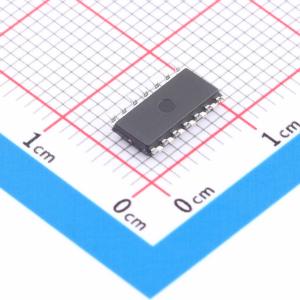

74LCX00YMTR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低压CMOS四路2输入与非门，5 V容限输入
品牌名称: ST(意法半导体)
商品型号: 74LCX00YMTR
商品编号: C4469837
商品封装: SO-14
包装方式: 编带
商品毛重: 0.31625克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	800mV
	输出高电平(VOH)	-
	输出低电平(VOL)	550mV；400mV；200mV
	系列	74LCX系列
	传播延迟(tpd)	4.3ns@3.3V,50pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	局部关断模式；过压容忍输入

商品概述

74LCX00器件是一款低压CMOS四双输入与非门，采用亚微米硅栅和双层金属布线C²MOS技术。它适用于低功耗和高速3.3V应用，输入可与5V信号环境接口。在3.3V时，它具有与5V AC/ACT系列相同的速度性能，同时功耗更低。所有输入和输出均配备防静电放电保护电路，具有2kV ESD免疫力和瞬态过电压保护。

商品特性

5V耐受输入
高速：V_CC=3V时，t_PD最大值为4.3ns
输入和输出的掉电保护
对称输出阻抗：V_CC=3V时，|I_OH|=I_OL最小值为24mA
24mA时保证PCI总线电平
平衡传播延迟：t_PLH≈t_PHL
工作电压范围：2.0V至3.6V
引脚和功能与74系列00兼容
闩锁性能超过500mA（JESD17）
ESD性能：HBM:2000V（MIL STD883方法3015）、MM:200V、CDM:1000V

应用领域

汽车领域
工业领域
计算机领域
消费领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	4
	工作电压	2V~3.6V
	静态电流(Iq)	10uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	2V
