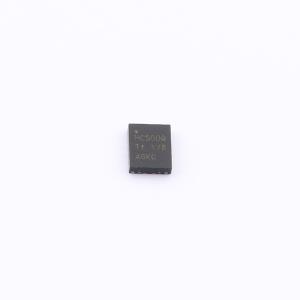

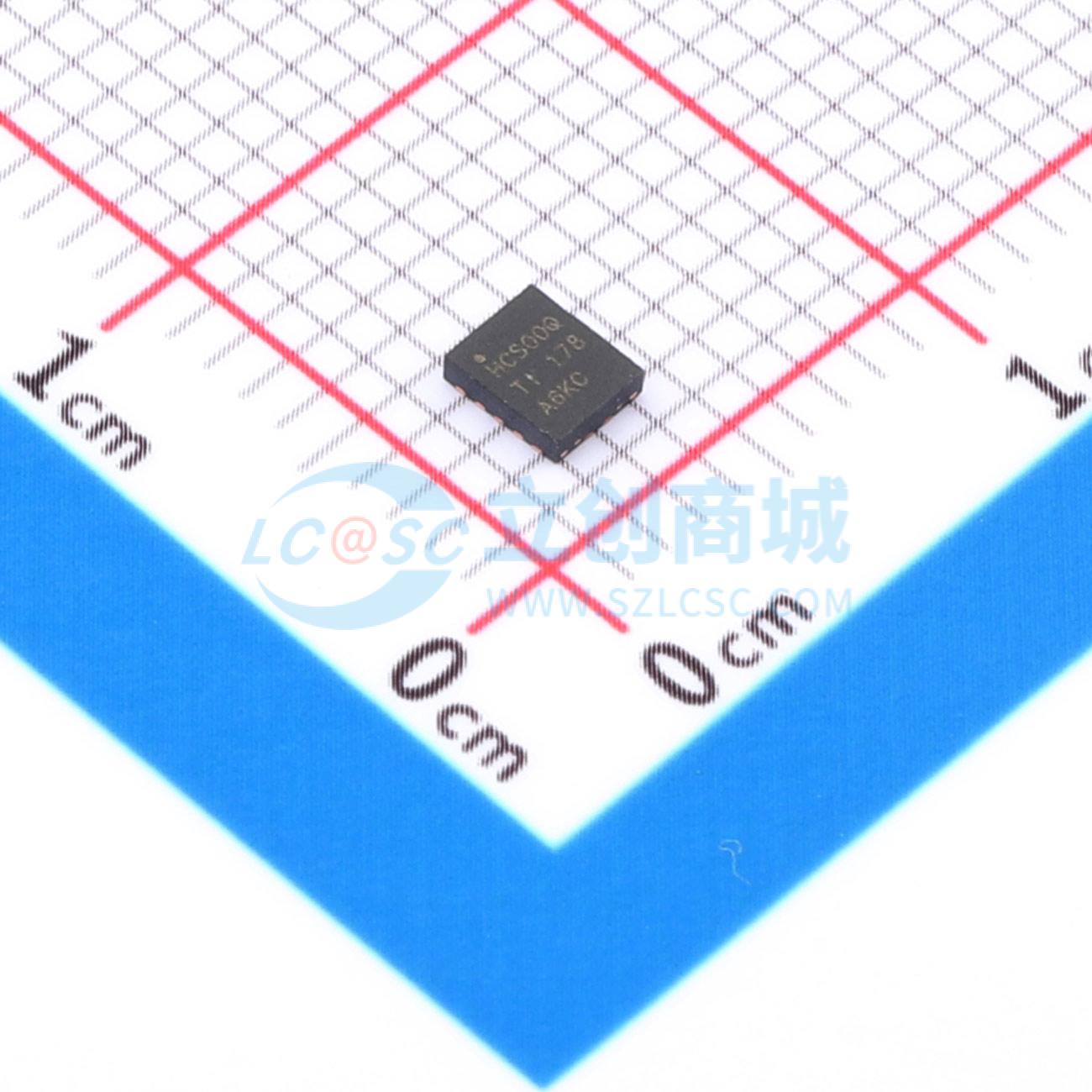

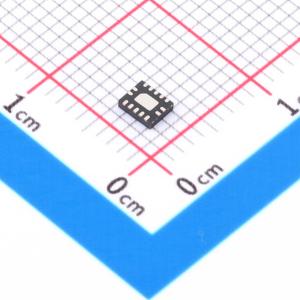

SN74HCS00QBQARQ1
SN74HCS00QBQARQ1
- 描述
- SN74HCS00-Q1 具有施密特触发输入的汽车类 4 通道、2 输入、2V 至 6V 低功耗与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS00QBQARQ1
- 商品编号
- C4469587
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV | |
| 系列 | HCS | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
此器件包含四个具有施密特触发输入的独立双输入与非门。每个逻辑门以正逻辑执行布尔函数 Y = (A 与 B)（上划线）。
商品特性
- 符合面向汽车应用的 AEC - Q100 标准
- 器件温度等级 1：– 40℃ 至 +125℃
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 采用具有可湿性侧面的 QFN (WRKS) 封装
- 宽工作电压范围：2V 至 6V
- 施密特触发输入可耐受慢速或高噪声输入信号
- 低功耗，ICC 典型值为 100nA
- 电压为 6V 时，输出驱动为 ±7.8mA
应用领域
- 警报或篡改检测电路
- S - R 锁存器
