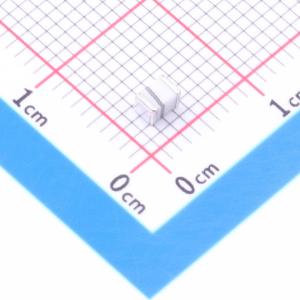

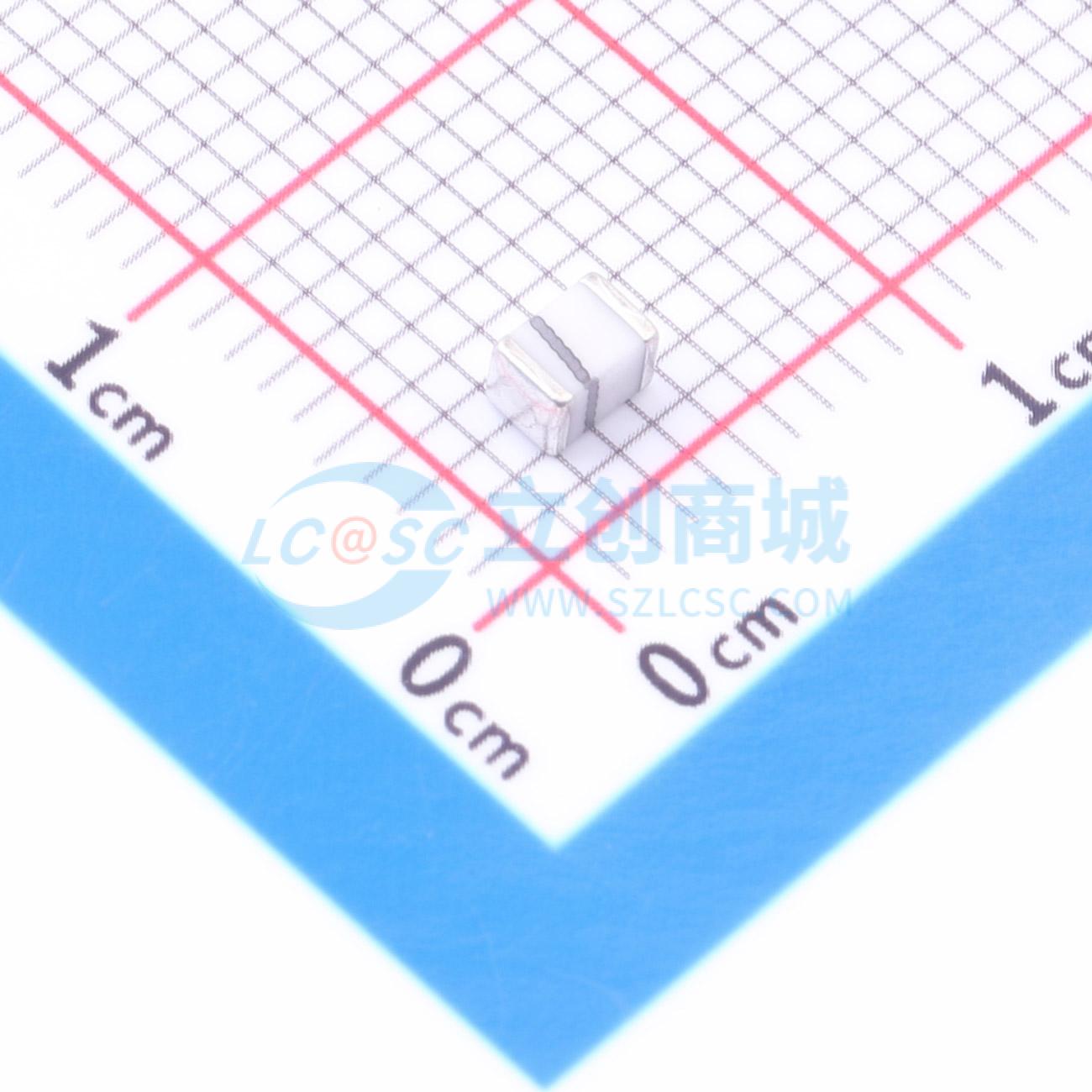

MADP-000235-10720T
MADP-000235-10720T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MACOM
- 商品型号
- MADP-000235-10720T
- 商品编号
- C4468332
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 35V |
商品概述
MADP - 000235 - 10720T是一款采用非磁性金属电极无引脚端面（MELF）封装的表面贴装PIN二极管。MADP - 000235 - 10720T采用了M/A - COM久经考验的HIPAX技术，生产出一种无引线或导线的低电感陶瓷封装。该封装采用了M/A - COM独特的非磁性电镀工艺，可提供具有极低磁导率的密封封装。封装内包含一个钝化PIN二极管芯片，该芯片的阴极和阳极均为全表面键合，以最大化表面接触面积，从而降低电气和热阻。芯片和封装在电气和机械方面都经过了全面表征，以确保性能的可重复性和可预测性。
商品特性
- 适用于MRI应用的非磁性封装
- 矩形MELF SMQ陶瓷封装
- 密封封装
- 符合RoHS标准且可承受260°C回流焊
应用领域
MADP - 000235 - 10720T专为MRI应用中的射频线圈设计的电路保护和调谐而设计。当以反并联配置连接时，这些PIN二极管可提供保护。
