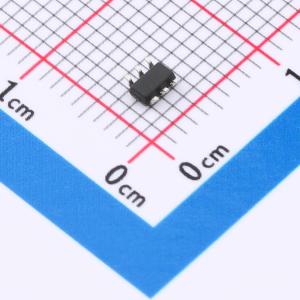

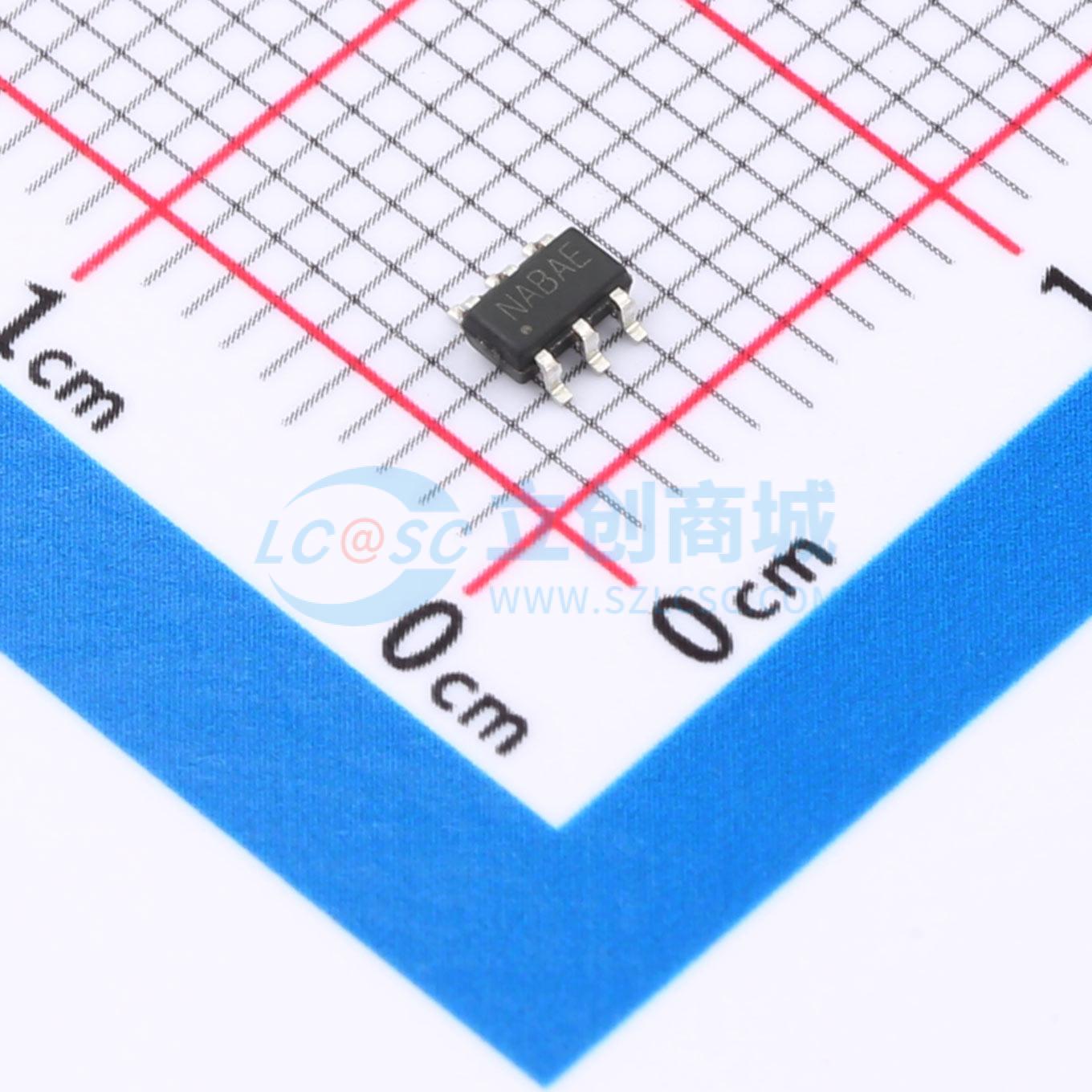

温馨提醒：图片仅供参考，商品以实物为准
EA9204
降压型 1.5A 4V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4.0V~30V工作输入范围；1.5A连续输出电流；1.4MHz开关频率；短路保护，休克模式；内置过电流限制；过压保护；低噪声CCM模式；集成内部软启动。
- 品牌名称
- everanalog(申风)
- 商品型号
- EA9204
- 商品编号
- C47866879
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1MHz~2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 13mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
EA9204 是一款具有低电磁干扰特性、采用异步架构、内置功率金属氧化物半导体场效应晶体管、工作于开关模式的降压转换器。它在宽输入电压范围内提供 1.5A 连续输出电流的紧凑解决方案，并具备优异的负载与线性调整率。该器件通过良好控制的开关边沿实现低电磁干扰特性。其故障状态保护包括可编程输出过压保护、恒定导通时间模式以及热关断。EA9204 仅需极少量的标准外部元件，并提供 SOT23-6 封装。
商品特性
- 宽输入工作电压范围：4.0V 至 33V
- 1.5A 连续输出电流
- 1.5MHz 开关频率
- 具备打嗝模式的短路保护
- 内置过流限制
- 过压保护
- 适用于低噪声的连续导通模式
- 集成内部软启动
- 180/130mΩ 低导通电阻内部金属氧化物半导体场效应晶体管
- 输出电压从 0.8V 起可调
- 低电磁干扰特征
- 98.5% 占空比
- 集成内部补偿
- 热关断
- 提供 SOT23-6 封装
- 恒定导通时间模式
应用领域
- 汽车娱乐系统
- 无线与数字用户线路调制解调器
- 计算机娱乐系统
- 数字视频录像机/数字视频广播/工业个人计算机的电源供应
