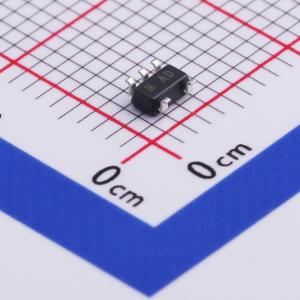

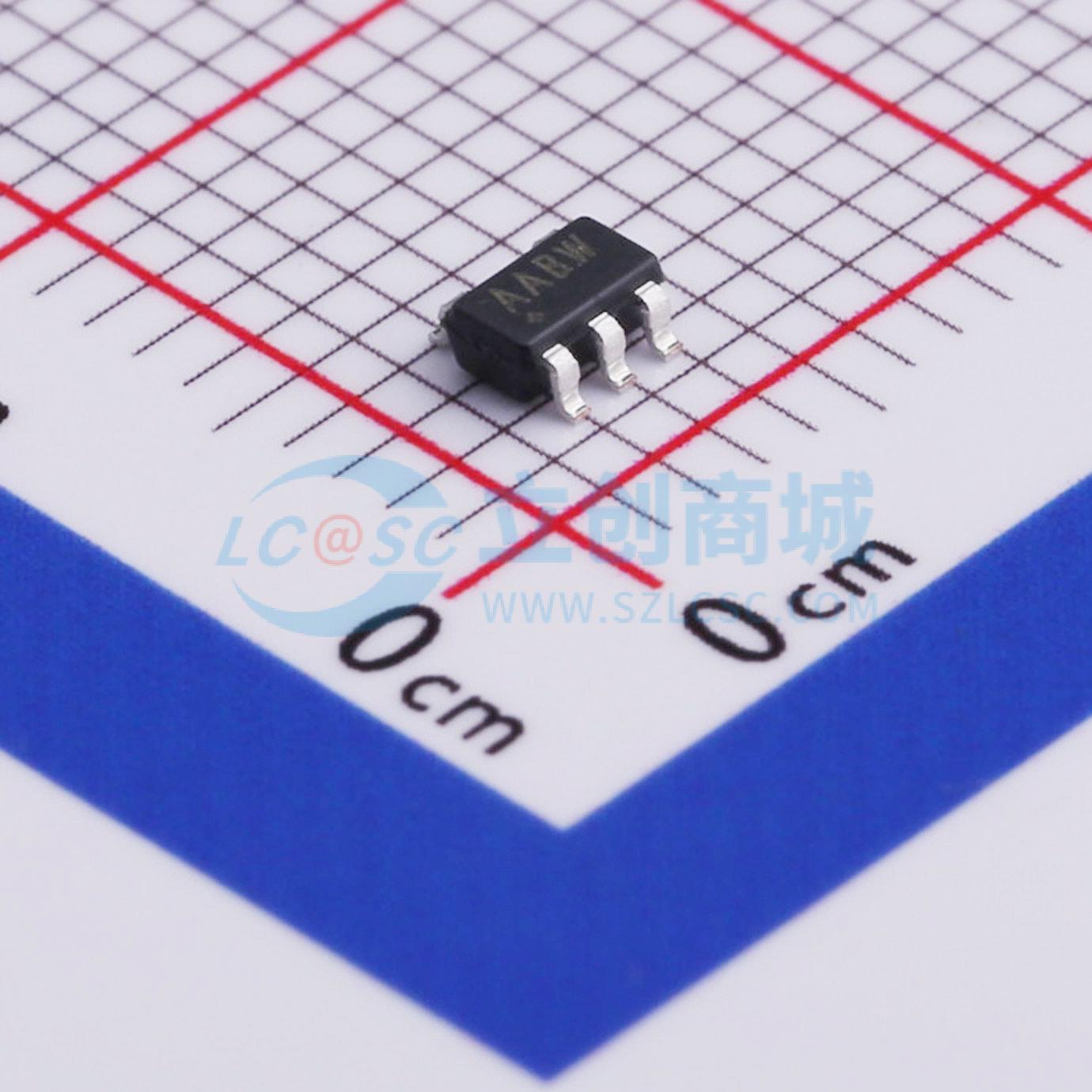

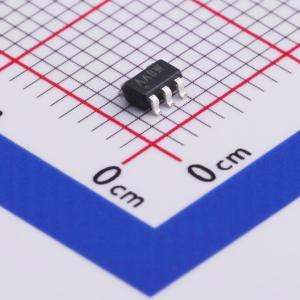

MAX8864REUK+T

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8864REUK+T
商品编号: C489782
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

MAX8863T/S/R和MAX8864T/S/R低压差线性稳压器的输入电压范围为+2.5V至+6.5V，输出电流最高可达120mA。PMOS传输晶体管使80μA的低电源电流不受负载影响，使这些器件非常适合电池供电的便携式设备，如手机、无绳电话和调制解调器。这些器件具有双模式（Dual Mode™）工作特性：其输出电压可预设（T版本为3.15V，S版本为2.84V，R版本为2.80V），也可通过外部电阻分压器进行调节。其他特性包括低功耗关断、短路保护、热关断保护和反接电池保护。MAX8864还具备自动放电功能，当器件进入关断模式时，该功能可将输出电压主动放电至地。两款器件均采用微型5引脚SOT23封装。

商品特性

低成本
输出电流IOUT为50mA时，压差低至55mV
无负载时，电源电流低至68μA
工作电源电流低至80μA（即使在压差状态下）
输出均方根噪声低至350μV
外部元件微型化
热过载保护
输出电流限制
反接电池保护
双模式工作：固定或可调（1.25V至6.5V）输出
低功耗关断

应用领域

无绳电话
个人通信系统（PCS）电话
手机
PCMCIA卡
调制解调器
手持仪器
掌上电脑
电子记事本

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定；可调
	工作电压	6.5V
	输出电压	2.8V；1.25V~6.5V
	输出电流	120mA
	电源纹波抑制比(PSRR)	62dB@(300Hz)
	压差	1.1V@(50mA)

	属性	参数值
	静态电流(Iq)	80uA
	噪声	350uVrms
	特性	反接保护；热关断；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
