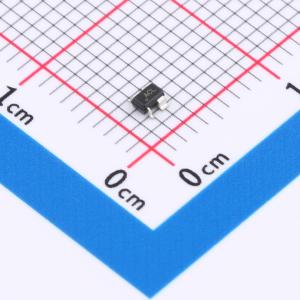

温馨提醒：图片仅供参考，商品以实物为准

MAX6386XS46D3+T

SC70/uDFN封装、单/双路、低电压、低功耗、微处理器复位电路

描述: SC70/μDFN封装、单/双路、低电压、低功耗、微处理器复位电路
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6386XS46D3+T
商品编号: C489752
商品封装: SC-70-4
包装方式: 编带
商品毛重: 1.06克(g)

商品参数

商品概述

MAX6381–MAX6390微处理器（μP）监控电路可监控+1.8V至+5.0V的电源电压，在+1.8V时仅消耗3μA的电源电流。每当Vcc降至工厂预设的复位阈值以下时，复位输出置位，并在VCC升至复位阈值以上后，在最短复位超时时间内保持置位状态。复位阈值范围为+1.58V至+4.63V，以约100mV的增量递增。提供七种最短复位超时延迟，范围从1ms到1200ms。 MAX6381/MAX6384/MAX6387具有推挽式低电平有效复位输出。MAX6382/MAX6385/MAX6388具有推挽式高电平有效复位输出，而MAX6383/MAX6386/MAX6389/MAX6390具有漏极开路低电平有效复位输出。MAX6384/MAX6385/MAX6386还具备经过消抖处理的手动复位输入（带内部上拉电阻）。MAX6387/MAX6388/MAX6389具有用于监控第二个电压的辅助输入。MAX6390提供手动复位输入，具有更长的VCC复位超时时间（1120ms或1200ms）和更短的手动复位超时时间（140ms或150ms）。 MAX6381/MAX6382/MAX6383提供3引脚SC70和6引脚μDFN封装，MAX6384–MAX6390提供4引脚SC70和6引脚μDFN封装。

商品特性

工厂预设复位阈值电压范围为+1.58V至+4.63V，以约100mV的增量递增
在-40°C至+125°C温度范围内，复位阈值精度为±2.5%
提供七种复位超时时间：1ms、20ms、140ms、280ms、560ms、1120ms、1200ms（最小值）
三种复位输出选项：低电平有效推挽、高电平有效推挽、低电平有效漏极开路
保证复位输出状态在VCC低至1V时仍有效
手动复位输入（MAX6384/MAX6385/MAX6386）
辅助复位输入（MAX6387/MAX6388/MAX6389）
VCC复位超时（1120ms或1200ms）/手动复位超时（140ms或150ms）（MAX6390）
负向VCC瞬态抗扰性
在+3.6V时功耗为6μA，在+1.8V时功耗为3μA
引脚与MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348以及MAX6711/MAX6712/MAX6713兼容
采用微小的3引脚/4引脚SC70和6引脚μDFN封装
通过AEC-Q100认证，具体/V微调版本请参考订购信息

应用领域

计算机
关键μP和μC控制器
电源监控
智能仪器
便携式/电池供电设备
双电压系统

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	20ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	3uA
